万向轴联轴器原理

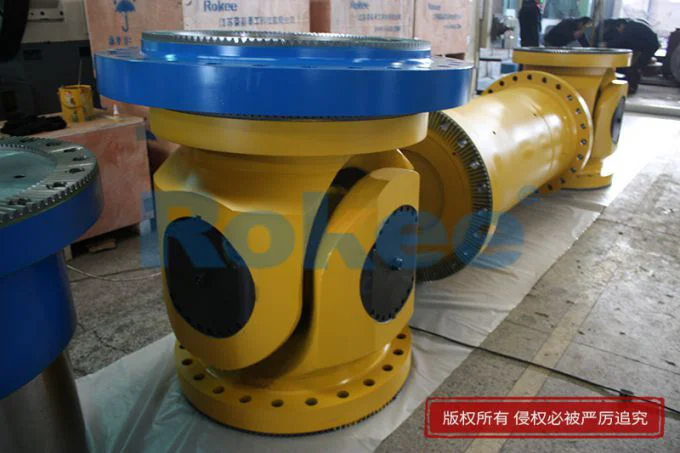

万向轴联轴器是一种广泛应用于机械传动系统的关键部件，主要用于连接不在同一直线上的两根轴，实现动力传递的同时允许一定角度的偏移。其核心设计基于十字轴结构，由四个主要部件构成：两个叉形接头、一个十字轴和四个滚针轴承。

十字轴作为万向联轴器的核心元件，四个轴颈呈90度垂直分布，每个轴颈通过滚针轴承与对应的叉形接头连接。这种独特设计使得联轴器能够在两个平面内实现角度偏转，理论上单个万向联轴器可实现45度的偏转角，但在实际工业应用中通常限制在15-30度范围内以保证传动效率和部件寿命。

万向联轴器的传动过程存在固有的非等速性特征，这是其显著的运动学特性。当输入轴以恒定角速度旋转时，输出轴的角速度会呈现周期性波动。为消除这种速度波动，工业上常采用"双万向联轴器"布置方式，通过合理配置两个联轴器的相位关系（叉头相互垂直）和确保中间轴两端夹角相等，可在输出端恢复等速传动。这种配置在汽车传动轴等应用中尤为常见。

除标准十字轴式万向联轴器外，工业领域还发展了多种特殊类型：

‌球笼式等速万向联轴器‌：采用球形轨道和保持架结构，真正实现等速传动，广泛应用于前轮驱动车辆
‌双十字节万向联轴器‌：由两个十字节和中间轴组成，补偿更大角位移和轴向位移
‌膜片式万向联轴器‌：使用柔性金属膜片替代机械关节，适用于高精度传动场合
‌磁力万向联轴器‌：通过永磁体实现非接触传动，彻底解决密封和润滑问题

随着工业发展，万向轴联轴器正从单纯的机械部件向智能化系统组件转变，其设计原理虽基于经典力学，但通过持续创新不断拓展应用边界，成为现代机械传动系统中不可或缺的关键元件。
