WJ型球面滚子卷筒联轴器

WJ卷筒联轴器是一种球面滚子联轴器，有带联接法兰的外套，球面滚子，半联轴器及内外盖板及密封系统组成，能够传递较大扭矩及承受径向载荷。

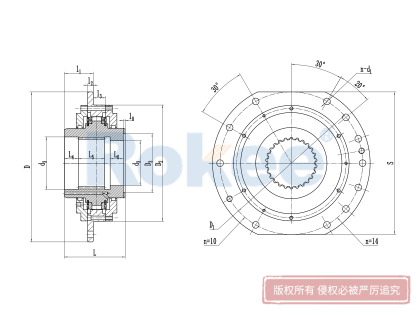

型号	公称转矩 Tn (KN ·m)	许用径向力 KN	内花键 d	D	D₁	D₂ h6	D₃	nxd₁	d₂ G6	d₃ G6	S h9	L	L	L₁	L₂	L₃	L₄	L₅	L₆	r	C	磨损刻度 m	转动惯量 (kg ·m²)	质量 kg
WJ1	5	16.5	INT16Z×2.5m	250	220	160	一	10×φ14	35	45	220	80	0	42	12	12	12	30	18	2	1.6	4	0.06	13.2
WJ1	5	16.5	INT17Zx2.5m	250	220	160	一	10×φ14	38	48	220	80	0	42	12	12	12	30	18	2	1.6	4	0.06	12.2
WJ2	7.1	18.5	INT17Z×2.5m	280	250	180	一	10×φ14	38	48	250	80	0	42	12	24	22	30	18	2	1.6	4	0.12	19.8
WJ2	7.1	18.5	INT15Zx3m	280	250	180	一	10×φ14	40	50	250	80	0	42	12	24	22	30	18	2	1.6	4	0.12	18.8
WJ3	9	20	INT15Z×3m	320	280	200	一	10×φ18	40	50	280	84	0	45	13	25	22	30	22	2.2	1.6	4	0.20	22.1
WJ3	9	20	INT18Z×3m	320	280	200	一	10×φ18	50	60	280	84	0	45	13	25	22	30	22	2.2	2	4	0.20	21.8
WJ4	14	25	INT18Z×3m	340	300	220	一	10×φ18	50	60	300	92	0	45	15	25	22	30	30	2.2	2	4	0.27	28.9
WJ4	14	25	INT22Z×3m	340	300	220	一	10×φ18	60	70	300	92	0	45	15	25	22	35	25	2.2	2	4	0.27	28.8
WJ5	18	35	INT22Zx3m	360	320	240	一	10xφ18	60	70	320	92	0	45	15	25	22	35	25	2.2	2	6	0.36	35
WJ5	18	35	INT27Z×3m	360	320	240	一	10xφ18	70	85	320	97	0	45	15	25	22	40	25	2.2	2.5	6	0.36	34
WJ6	22.4	38.5	INT27Z×3m	380	340	260	一	10×φ18	70	85	340	97	0	45	15	25	22	40	25	2.2	2.5	6	0.48	40
WJ6	22.4	38.5	INT18Z×5m	380	340	260	一	10×φ18	80	100	340	127	0	45	15	25	37	50	25	2.2	2.5	6	0.48	41
WJ7	28	42	INT18Z×5m	400	360	280	150	10×φ18	80	100	360	127	10	57	15	33	37	50	25	3	2.5	6	0.60	51
WJ7	28	42	INT22Z×5m	400	360	280	150	10×φ18	100	120	360	137	0	57	15	33	37	55	30	3	2.5	6	0.60	47
WJ8	35.5	49	INT22Z×5m	420	380	310	168	10xφ18	100	120	380	137	20	77	15	33	37	55	30	3	2.5	6	0.86	59
WJ8	35.5	49	INT26Z×5m	420	380	310	168	10xφ18	120	140	380	157	0	77	15	33	37	70	35	3	3	6	0.86	57
WJ9	50	70	INT26Z×5m	450	400	340	215	10×φ22	120	140	400	157	0	87	20	28	37	70	35	3	3	6	1.32	78
WJ9	50	70	INT30Z×5m	450	400	340	215	10×φ22	140	160	400	167	0	87	20	28	37	75	40	3	3	6	1.32	75
WJ10	100	120	INT30Z×5m	550	500	420	260	10×φ22	140	160	500	167	20	95	20	38	37	75	40	3	3	8	3.44	129
WJ10	100	120	INT34Z×5m	550	500	420	260	10×φ22	160	180	500	182	0	95	20	38	37	85	45	3	3	8	3.44	126
WJ11	160	140	INT34Z×5m	580	530	450	285	14×φ22	160	180	530	182	0	95	20	38	37	85	45	3	3	8	4.23	151
WJ11	160	140	INT38Z×5m	580	530	450	285	14×φ22	180	200	530	192	0	95	20	38	37	95	45	3	4	8	4.23	146
WJ12	224	170	INT38Z×5m	650	600	530	315	14×φ22	180	200	580	192	15	120	25	33	37	95	45	3	4	8	7.52	210
WJ12	224	170	INT26Z×8m	650	600	530	315	14×φ22	190	222	580	207	0	120	25	33	37	105	45	3	4	8	7.52	205
WJ13	355	300	INT26Z×8m	680	630	560	385	26×φ22	190	222	600	207	0	120	25	35	37	105	45	4	4	8	9.81	236
WJ13	355	300	INT30Z×8m	680	630	560	385	26×φ22	220	254	600	222	0	120	25	35	37	120	45	4	5	8	9.81	229
WJ14	500	340	INT30Z×8m	710	660	600	395	26×φ26	220	254	640	222	15	140	35	43	37	120	45	4	5	8	14.76	301
WJ14	500	340	INT34Z×8m	710	660	600	395	26×φ26	250	286	640	237	0	140	35	43	37	135	45	4	5	8	14.76	293
WJ15	630	380	INT34Z×8m	780	730	670	445	26×φ26	250	286	700	237	25	160	35	43	37	135	45	4	5	8	24.14	398
WJ15	630	380	INT38Z×8m	780	730	670	445	26×φ26	280	318	700	262	0	160	35	43	37	150	55	4	5	8	24.14	395
WJ16	710	450	INT38Z×8m	850	800	730	445	26×φ26	280	318	760	262	25	180	35	43	37	150	55	4	5	8	34.40	483
WJ16	710	450	INT44Z×8m	850	800	730	445	26×φ26	320	366	760	287	0	180	35	43	37	170	60	4	6	8	34.40	451
WJ17	900	520	INT44Z×8m	950	900	840	585	26×φ26	320	366	860	287	25	200	45	55	37	170	60	4	6	8	74.63	797
WJ17	900	520	INT50Z×8m	950	900	840	585	26×φ26	360	420	860	352	0	200	45	55	52	220	60	4	8	8	74.63	793

在重型机械传动系统中，联轴器作为连接动力源与执行机构的核心部件，其性能直接影响设备的运行稳定性、安全性与使用寿命。WJ型球面滚子卷筒联轴器作为一种专用挠性联轴器，专为需要同时传递转矩和承受径向载荷的工况设计，广泛应用于各类起重、矿山、冶金等工业领域，成为保障重型设备高效运转的关键基础部件。与普通联轴器相比，它凭借独特的结构设计，在适配复杂工况、补偿轴系偏差、承受重载冲击等方面展现出显著优势，既能满足工业生产对动力传递的精准要求，又能适应恶劣工作环境的长期考验。

WJ联轴器的结构设计兼顾实用性与稳定性，主要由带鼓形齿的外齿轴套、带联接法兰和内齿圈的外套、带外球面的承载环、端盖以及密封系统等部件组成，部分型号还设有定位磨损指针、润滑油孔和通气孔，进一步提升使用便利性和维护便捷性。其中，外齿轴套与外套的内齿圈相互啮合，构成鼓形齿式传动结构，负责稳定传递驱动功率，鼓形齿的设计能够有效适配轴系间的角向偏差，减少传动过程中的应力集中；承载环的外球面与外套的内承载面形成接触副，构成自动调位的球面轴承结构，可高效承受设备运行过程中产生的径向载荷，无需额外配备支撑轴承，简化了整体传动系统的结构。

密封系统是WJ型球面滚子卷筒联轴器的重要组成部分，采用端盖与密封圈组合的双重密封设计，常见的密封圈材质为氟橡胶骨架油密封，部分工况下还会搭配迷宫密封结构，能够有效防止润滑脂泄漏，同时阻挡外界灰尘、水汽等杂质进入联轴器内部，避免内部齿面和滚子出现磨损、锈蚀等问题，确保联轴器在恶劣环境下也能稳定运行。联轴器的内、外齿啮合部位采用油浴润滑方式，通过润滑油孔可定期加注润滑脂，形成均匀的润滑膜，减少齿面之间的摩擦损耗，降低传动噪音，延长联轴器的使用寿命，而通气孔的设置则能平衡联轴器内部与外界的气压，避免内部气压过高导致密封失效。

在性能特点方面，WJ型球面滚子卷筒联轴器具备承载能力强、调位性能好、结构紧凑、可靠性高的优势。它能够传递较大的公称转矩，同时承受可观的径向载荷，适用的工作温度范围为-25℃至80℃，可适配重型机械频繁启动、停止以及重载冲击的复杂工况，如港口龙门起重机、矿山提升机、冶金铸造起重机等设备的起升机构，均能看到其应用身影。此外，该类型联轴器还能有效补偿两轴之间的相对位移，包括角向、径向偏差，无需对轴系进行高精度对中，降低了设备安装难度，同时减少了传动过程中的振动和冲击，保护了减速器、卷筒等关联设备，提升了整个传动系统的运行稳定性。

WJ卷筒联轴器的系列划分主要分为WJ型和WJA型，两者的核心结构和性能基本一致，主要区别在于联接方式不同。其中，WJ型采用渐开线内花键联接，适用于对传动精度和对中要求较高的工况，能够实现更精准的动力传递；WJA型则采用轴孔单键联接，安装过程更加灵活便捷，适配对安装效率要求较高的场景，两种型号的合理划分，能够满足不同工业领域、不同设备的个性化使用需求。在实际应用中，可根据设备的具体参数、工作工况以及安装要求，选择合适型号的联轴器，确保其与设备适配，充分发挥其传动和承载性能。

正确的安装和规范的维护，是保障WJ型球面滚子卷筒联轴器长期稳定运行的关键。在安装前，应先检查联轴器各部件的配合表面，清除表面的毛刺、油污以及防锈油脂，确保配合表面干净平整，避免安装后出现松动、偏斜等问题；联轴器多采用过盈配合，安装时可采用解体加热套装的方式，加热时间不宜超过4小时，加热温度不大于130℃，避免高温损坏密封圈等易损部件，安装过程中应避免使用铁锤等坚硬物品敲击联轴器，可采用紫铜棒或橡胶锤辅助调整位置，防止部件变形。

安装过程中，需按卷筒直径间隔90°，测量减速器端面与卷筒端面之间的距离，确保任意两个测量值的差值不大于0.8mm，联轴器与卷筒的联接需采用强度性能等级不低于8.8级的螺栓，并使用扭矩扳手均匀拧紧，确保联接牢固。安装完成后，应及时打入润滑脂，直至排气孔溢出油脂为止，高温环境作业时需选用锂基润滑脂；日常使用过程中，至少每3个月检查一次磨损量指针的位置、联接螺钉的紧固情况以及润滑状况，若磨损量指针超出刻度范围，需及时更换相关部件，联轴器至少每年加注一次润滑脂，确保润滑效果。

作为重型机械传动系统中的关键部件，WJ型球面滚子卷筒联轴器凭借其独特的结构设计和优异的性能，在起重、矿山、冶金等多个工业领域发挥着不可替代的作用。它的出现，不仅简化了重型设备的传动系统结构，节省了安装空间，还提升了设备的运行稳定性和可靠性，降低了设备维护成本和停机损失。随着工业技术的不断发展，重型机械对传动部件的性能要求不断提高，WJ型球面滚子卷筒联轴器也在不断优化升级，通过改进材质、优化结构设计等方式，进一步提升承载能力和使用寿命，适配更多复杂的工业工况，为工业生产的高效、安全运行提供更可靠的保障。

《WJ型球面滚子卷筒联轴器》由Rokee更新于2026年2月10日
