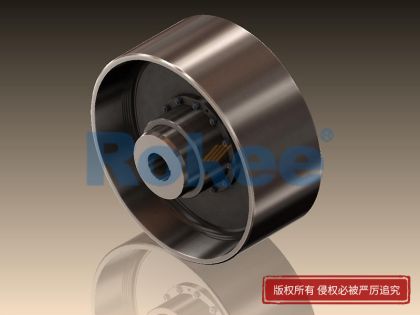

NGCL型带制动轮鼓形齿式联轴器

NGCL鼓型齿式联轴器带有制动轮设计，用于需要制动的场合。

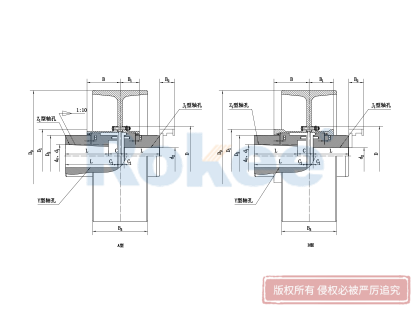

型号	公称转矩 KN·m	许用转速 rpm	轴孔直径		轴孔长度L		D₀	D	D₁	D₂	C	C₁	H	B	B₁	B₂	B₃	质量 kg	转动惯量 kg·m²
型号	公称转矩 KN·m	许用转速 rpm	d_z	d₁、d₂	Y	J₁、Z₁	D₀	D	D₁	D₂	C	C₁	H	B	B₁	B₂	B₃	质量 kg	转动惯量 kg·m²
NGCL1	0.63	4000	20~35	20,22,24	52	38	160	103	71	50	22	8	2	56	42	38	68	7	0.07
				25,28	62	44					26							7.3	0.07
				30,32,35	82	60					30							8	0.071
NGCL2	1.00	4000	25~45	25,28	62	44	160	115	83	60	26	8	2	68	48	42	68	9	0.079
				30,32,35,38	82	60					30							9.7	0.08
				40,42,45	112	84					36							11	0.083
NGCL3	1.60	3800	28~56	28	62	44	200	127	95	75	26	8	2	70	49	42	85	14.6	0.181
				30,32,35,38	82	60					30							15.2	0.184
				40,42,45,48,50,55,56	112	84					36							17	0.187
NGCL4	2.80	3800	38~65	38	82	60	200	149	116	90	30	8	2	74	53	42	85	18.6	0.225
				40,42,45,48,50,55,56	112	84					36							21.4	0.237
				60,63,65	142	107					43							23.8	0.246
NGCL5	4.50	3000	40~75	40,42,45,48,50,55,56	112	84	250	167	134	105	38	10	2.5	84	59	42	105	31.8	0.58
NGCL5	4.50	3000	40~75	60,63,65,70,71,75	142	107	250	167	134	105	45	10	2.5	84	59	42	105	34.4	0.609
NGCL6	6.30	3000	45~90	45,48,50,55,56	112	84	250	187	153	125	38	10	2.5	85	60	42	105	37.2	0.714
				60,63,65,70,71,75	142	107					45							38.5	0.754
				80,85,90	172	132					50							47.6	0.795
NGCL7	8.00	2400	50~100	50,55,56	112	84		204	170	140	38	10	2.5	93	64	42	132	48.8	1.17
				60,63,65,70,71,75	142	107	315				45							55.2	1.234
				80,85,90,95	172	132	(300)				50							61.8	1.299
				100	212	167					55							71.1	1.388
NGCL8	11.20	1900	55~110	55,56	112	84	400	230	186	155	40	12	3	112	77	47	168	80.7	3.747
				60,63,65,70,71,75	142	107					47							90	3.841
				80,85,90,95	172	132					52							96.5	3.939
				100,110	212	167					57							108	4.072
NGCL9	18.00	1500	60~130	60,63,65,70,71,75	142	107	500	256	212	180	48	13	3	119	80	47	210	128	9.427
				80,85,90,95	172	132					53							138	9.605
				100,110,120,125	212	167					58							151	9.847
				130	252	202					63							167	10.109
NGCL10	25.00	1200	65~150	65,70,71,75	142	107	630 (600)	287	239	200	50	15	3.5	120	90	47	265	176	28.238
				80,85,90,95	172	132					55							190	28.509
				100,110,120,125	212	167					60							209	28.879
				130,140,150	252	202					65							237	29.248
NGCL11	35.50	1050	70~170	70,71,75	142	107	710 (700)	325	276	235	51	16	3.5	134	94	47	298	257	44.309
				80,85,90,95	172	132					56							275	44.825
				100,110,120,125	212	167					61							300	45.53
				130,140,150	252	202					66							326	46.235
				160,170	302	242					76							357	47.08
NGCL12	56.00	1050	75~200	75	142	107	710 (700)	362	313	270	52	17	4	164	104	49	298	306	47.88
				80,85,90,95	172	132					57							317	48.29
				100,110,120,125	212	167					62							351	49.52
				130,140,150	252	202					67							384	50.25
				160,170,180	302	242					77							425	52.22
				190,200	352	282					87							464	53.69
NGCL13	80.00	950	150~220	150	252	202	800	412	350	300	68	18	4.5	165	113	49	335	490	82.7
				160,170,180	302	242					78							544	84.7
				190,200,220	352	282					88							596	86.67
NGCL14	125.00	950	170~250	170,180	302	242	800	462	420	335	80	20	5.5	209	157	63	335	670	99.1
				190,200,220	352	282					90							736	102.2
				240,250	410	330					100							850	105.9

在工业传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着转矩传递、偏差补偿和安全防护的关键职责。NGCL型带制动轮鼓形齿式联轴器凭借其独特的结构设计与优异的综合性能，在低速重载、频繁启停的复杂工况中占据重要地位，广泛服务于冶金、矿山、起重运输等多个工业领域。它将鼓形齿传动的高效性与制动轮的安全防护功能有机融合，成为提升传动系统稳定性与安全性的重要支撑。

从结构构成来看，NGCL型鼓形齿式联轴器属于刚挠性联轴器，核心组件包括齿数相同的内齿圈、带外齿的凸缘半联轴器、制动轮以及密封装置等。其显著的结构特征在于外齿采用鼓形设计——将外齿制成球面，球面中心与齿轮轴线重合，且齿侧间隙大于普通直齿联轴器。这种特殊齿形设计打破了直齿联轴器的接触局限，使得啮合过程中齿面接触更均匀，有效避免了角位移工况下齿端棱边挤压导致的应力集中问题。同时，制动轮与联轴器主体采用一体化设计，无需额外搭建制动组件，在简化传动系统结构的同时，大幅提升了空间利用率，尤其适配安装空间受限的工业场景。

优异的性能表现是NGCL鼓形齿式联轴器得以广泛应用的核心原因。其一，承载能力突出。在相同内齿套外径和外径条件下，其承载能力较直齿联轴器平均提升15%~20%，额定转矩覆盖范围从355N·m到100000N·m，可满足不同重载设备的传动需求。其二，偏差补偿能力强劲。该类型联轴器可有效补偿径向、轴向和角向三种轴线偏差，其中许用角位移可达1°30′，较直齿联轴器提升50%，能很好地适应工业生产中因制造安装误差、零件变形、基础下沉等带来的轴系不对中问题。其三，传动效率与稳定性兼具。鼓形齿的优化啮合设计使传动效率高达99.7%，同时大幅降低了传动过程中的噪声；配合完善的密封装置，可有效阻挡粉尘、杂质侵入，防止润滑剂泄漏，保障齿面润滑充足，减少磨损，延长使用寿命。

在应用场景方面，NGCL型联轴器的适配性极强，尤其适用于低速重载工况。在冶金行业，它被广泛应用于热连轧机主传动系统，能够耐受频繁正反转和热变形带来的工况冲击，稳定传递大转矩；在港口物流领域，集装箱岸桥起升机构借助其精准的制动性能和偏差补偿能力，实现货物的平稳升降与定位，避免溜钩风险；在矿山机械中，球磨机、破碎机等设备的驱动系统依靠其重载启停和振动吸收能力，在粉尘较多的恶劣环境下保持稳定运行。此外，它还可适配石油、化工、通用机械等行业的轴系传动，如风机、水泵、液压泵等设备的动力连接，成为工业生产中不可或缺的传动部件。

合理的使用与维护是保障NGCL联轴器长期稳定运行的关键。在安装过程中，需严格控制轴系对中精度，避免因中心偏差过大导致齿面磨损加剧；在材质选择上，外齿轴套多采用45号锻钢，内齿圈若选用MC尼龙材料，可进一步优化设备的轻量化水平和降噪效果。润滑方面，应根据工况需求定期补充润滑剂，确保齿面润滑充分，同时注意过滤油质，避免油中杂质对齿面造成划伤；密封装置需定期检查更换，防止因密封失效导致润滑剂泄漏和杂质侵入。此外，定期检查齿面磨损状况、制动轮制动性能，及时处理异常情况，可有效避免故障扩大，保障传动系统安全运行。

作为工业传动领域的重要部件，NGCL鼓形齿联轴器以其独特的结构设计、优异的性能表现和广泛的适配性，为各行业的重载传动需求提供了可靠解决方案。在工业智能化、大型化发展的背景下，其在承载能力、可靠性、维护便捷性等方面的优势将更加凸显，持续为工业生产的高效稳定运行提供核心支撑。
