GICLZ鼓形齿式联轴器

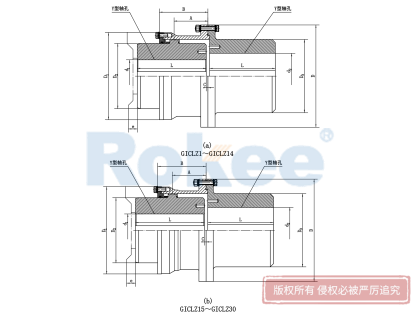

GICLZ鼓型齿式联轴器的一半采用非齿的半联轴套结构，通常成对使用中间采用轴相连或者运用于角位移较小的场合。

型号	额定转矩 kN·m	许用转速 rpm	轴孔直径 d₁、d₂	轴孔长度 L	D	D₁	D₂	D₃	B₁	C	C₁	转动惯量 kg·m²	质量 kg
				Y
				L
			mm
GICLZ1	0.800	7100	16,18,19	42	125	95	60	80	57	24	一	0.0084	5.4
			20,22,24	52						14
			25,28	62						6.5
			30,32,35,38	82							19
			40,42,45,48,50*	112							19
GICLZ2	1.400	6300	25,28	62	145	120	75	95	67	16	—	0.018	9.2
			30,32.35,38	82						8	18
			40,42,45,48,50,55,56*	112							19
			60*	142							19
GICLZ3	2.800	5900	30,32,35,38	82	170	140	95	115	77	7	29	0.0427	16.4
			40,42,45,48,50,55,56	112							22
			60,63,65,70*	142							22
GICLZ4	5.000	5400	32,35,38	82	195	165	115	130	89	8.5	42	0.076	22.7
			40,42,45,48,50,55,56	112						19	22
			60,63,65,70,71,75	142
			80*	172
GICLZ5	8.000	5000	40,42,45,48,50,55,56	112	225	183	130	150	99	9.5	31	0.0149	36.2
			60,63,65,70,71,75	142							26
			80,85,90	172							28
GICLZ6	11.200	4800	48,50,55,56	112	240	200	145	170	109	11.5	41	0.24	46.2
			60,63,65,70,71,75	142						9.5	26
			80,85,90,95*	172							28
			100*	212							28
GICLZ7	15.0	4500	60,63,65,70,71,75	142	260	230	160	195	122	10.5	31	0.43	68.4
			80,85,90,95	172							28
			100,110,120	212							28
GICLZ8	21.2	4000	65,70,71,75	142	280	245	175	210	132	12	41	0.61	81.1
			80,85,90,95	172							28
			100,110,120*	212
			130*	252
GICLZ9	26.5	3500	70,71,75	142	315	270	200	225	142	18	53	0.94	100.1
			80,85,90,95	172						13	30
			100,110,120,125	212
			130,140	252
GICLZ10	42.5	3200	80,85,90,95	172	345	300	220	250	165	14	51	1.67	147.1
			100,110,120,125	212							30
			130,140,150*	252							37
			160*	302							37
GICLZ11	60.0	3000	100,110,120	212	380	330	260	285	180	14	37	2.98	206.3
			130,140,150	252
			160,170,180	302
GICLZ12	80.0	2600	120	212	440	380	290	325	208	14	65	5.31	284.5
			130,140,150	252							37
			160,170,180	302
			190,200	352
GICLZ13	112	2300	140,150	252	480	420	320	360	238	15	62	9.26	402.0
			160,170,180	302							40
			190,200,220*	352							40
GICLZ14	160	2100	160,170,180	302	520	465	360	410	266	16	50	15.92	582.2
			190,200,220	352							40
			240,250	410							40
GICLZ15	224	1900	190,200,220	352	580	510	400	450	278	17	41	25.78	778.2
			240,250,260*	410							45
			280*	470							45
GICLZ16	355	1600	200,220	352	680	595	465	500	320	16.5	65	16.89	1071.0
			240,250,260	410						15.5	45
			280,300,320	470						15.5	45
GICLZ17	400	1500	220	352	720	645	495	530	336	17	81	60.59	1210.0
			240,250,260	410							46
			280,300,320	470							46
GICLZ18	500	1400	240,250,260	410	775	675	520	540	351	16.5	53	81.75	1475.0
			280,300,320	470							48
			340*	550							48
GICLZ19	630	1300	260	410	815	715	560	580	372	17	74	101.57	1603.0
			280,300,320	470							48
			340,360*	550							48
GICLZ20	710	1200	280,300,320	470	855	755	585	600	393	20	51	140.03	2033.0
GICLZ20	710	1200	340,360,380*	550	855	755	585	600	393	20	51	140.03	2033.0
GICLZ21	900	1100	300,320	470	915	795	620	640	404	20	51	183.49	2385.0
			340,360,380	550
			400*	650
GICLZ22	950	950	340,360,380	550	960	840	665	680	415	20	51	235.04	2452.0
GICLZ22	950	950	400,420*	650	960	840	665	680	415	20	51	235.04	2452.0
GICLZ23	1120	900	360,380	550	1010	890	710	720	435	20	51	323.16	3332.0
GICLZ23	1120	900	400,420,450*	650	1010	890	710	720	435	20	55	323.16	3332.0
GICLZ24	1250	875	380	550	1050	925	730	760	445	22	53	387.97	3639.0
GICLZ24	1250	875	400,420,450,480*	650	1050	925	730	760	445	22	57	387.97	3639.0
GICLZ25	1400	850	400,420,450,480,500*	650	1120	970	770	800	465	22	58	485.96	4073.0
GICLZ26	1600	825	420,450,480,500	650	1160	990	800	850	475	22	58	573.64	4527.0
GICLZ26	1600	825	530*	800	1160	990	800	850	475	22	58	573.64	4527.0
GICLZ27	1800	800	450,480,500	650	1210	1060	850	900	479	22	58	789.74	5485.0
GICLZ27	1800	800	530,560*	800	1210	1060	850	900	479	22	58	789.74	5485.0
GICLZ28	2000	770	480,500	650	1250	1080	890	960	517	28	63	960.26	6050.0
GICLZ28	2000	770	530,560,600*	800	1250	1080	890	960	517	28	63	960.26	6050.0
GICLZ29	2800	725	500	650	1340	1200	960	1010	517	28	65	1268.98	7090.0
GICLZ29	2800	725	530,560,600,630*	800	1340	1200	960	1010	517	28	63	1268.98	7090.0
GICLZ30	3500	700	530,560,600,630*	800	1390	1240	1005	1070	525	28	63	1822.02	9264.0
GICLZ30	3500	700	670*	900	1390	1240	1005	1070	525	28	63	1822.02	9264.0

在工业传动系统的核心部件中，联轴器承担着连接轴系、传递扭矩、补偿偏差的关键使命，其性能直接影响设备运行的稳定性与耐久性。GICLZ鼓形齿式联轴器作为专为长轴距、重载工况设计的刚挠性传动部件，凭借独特的结构设计与优异的工况适配能力，广泛应用于冶金、矿山、船舶等重型工业领域，成为复杂传动场景下的可靠选择。

GICLZ鼓形齿联轴器的核心优势源于其科学的结构设计。与标准型鼓形齿联轴器相比，该型号增设了模块化中间轴结构，通过分段式设计有效延伸传动距离，可适配轴间距达5米的长距传动需求，大幅降低了长轴距安装的精度要求。其核心传动组件由内齿圈、外齿轴套、中间轴及密封装置构成，其中外齿轴套的齿顶采用鼓形设计，齿面呈圆弧状，这种特殊齿形使啮合接触点可随轴系偏差灵活调整，能同步补偿径向、轴向和角向位移，角向补偿能力可达±1.5°甚至更高，远超直齿联轴器的适配范围。在材料选用上，外齿套与内齿圈多采用高强度合金锻钢，经深层渗碳淬火处理后，齿面硬度可达到HRC60-64，芯部则保持良好韧性，兼顾抗冲击性与耐磨性，而中间轴选用高强度合金锻钢，确保整体结构在重载下不易弯曲变形。

独特的工作原理赋予了GICLZ齿式联轴器高效稳定的传动性能。工作时，主动轴的扭矩通过外齿轴套与内齿圈的啮合传递至中间轴，再由中间轴传递给从动轴，完成动力传输闭环。由于鼓形齿的圆弧齿面设计，当两轴因安装误差、设备振动或热膨胀产生相对位移时，内外齿的接触点会沿齿宽方向自适应滑动，保持良好的啮合状态，避免出现局部应力集中现象。这种自适应啮合机制不仅保证了扭矩传递的连续性与稳定性，还能有效吸收传动过程中的冲击载荷，降低设备振动与运行噪声，传动效率可高达99.7%，在重载工况下仍能维持高效动力传输。同时，联轴器配备的双重密封结构——迷宫式防尘与氟橡胶唇形密封，能有效阻挡粉尘、水分及腐蚀性介质侵入，防护等级可达IP65以上，确保内部润滑系统稳定工作。

GICLZ联轴器的工况适配性使其在多个重型工业领域不可或缺。在冶金行业，它被广泛应用于热连轧机、冷轧机组的主传动系统，能够承受轧钢过程中的瞬时冲击载荷与高温环境，温度适应范围覆盖-50℃至200℃；在矿山机械中，巨型球磨机、大型破碎机的长距动力传递依赖其优异的重载承载能力，公称转矩覆盖范围从0.8kN·m到3200kN·m，可适配不同规格设备的扭矩需求；在船舶工业，它用于大型货轮推进轴系与舵机传动，能补偿船体变形带来的轴系偏差，保证航行过程中的动力稳定传输；此外，在电力设备的汽轮机、发电机轴系连接，以及盾构机刀盘驱动等特种重型设备中，该型号联轴器也发挥着核心作用。

科学的维护保养是延长GICLZ型联轴器使用寿命的关键。润滑管理方面，需根据工况选择合适的润滑剂：高温工况选用耐温可达180℃的合成润滑脂，重载环境则采用含极压添加剂的润滑脂，常规工况每3个月补充一次润滑脂，重载或高温环境需缩短至1-2个月。安装精度控制上，应使用激光对中仪确保径向偏差≤0.1mm/m、角向偏差≤0.5°，热机后需复检对中状态，补偿设备热膨胀带来的偏移，并保留0.2-0.5mm的轴向游隙，避免过紧装配。运行过程中，需定期监测联轴器的温度、振动与异响情况，若外齿套表面温度超过70℃或振动异常，应及时停机检查；定期检测齿面磨损状态，当齿厚磨损量超过公称齿厚的10%时，需进行修复或更换部件。此外，在粉尘或腐蚀性环境中，需定期清理防护罩与密封件，必要时对齿面进行磷化或镀镍防腐处理，提升环境适应能力。

作为重载长距传动领域的核心部件，GICLZ型鼓形齿式联轴器以其模块化结构、优异的偏差补偿能力、良好的重载承载性能和广泛的工况适配性，成为工业设备稳定运行的重要保障。通过科学的选型、规范的安装与精细化的维护，能够充分发挥其性能优势，延长使用寿命，降低设备停机维护成本，为重型工业生产的连续性与高效性提供坚实支撑。
