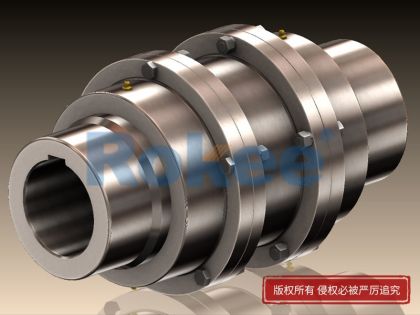

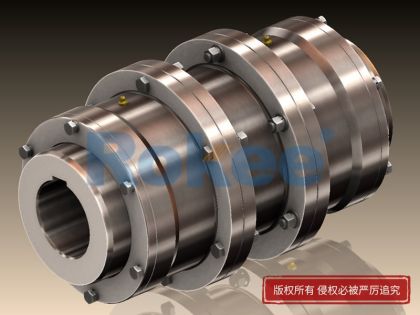

WGT型接中间套鼓形齿式联轴器

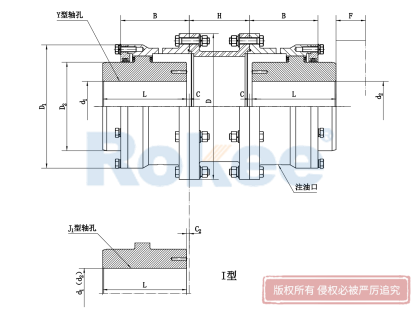

WGT鼓型齿式联轴器带中间接管设计，适用于长距离扭矩传递的场合。

型号	公称转矩 N ·m	轴孔直径	轴孔长度 L		D	D₁	D₂	D₃	D₄	B	B₁	F	H min	C		C₂	不含中间节重量 kg		转动惯量 kg · m²		润滑脂总重 kg
型号	公称转矩 N ·m	d₁、d₂	Y	J₁	D	D₁	D₂	D₃	D₄	B	B₁	F	H min	I	Ⅱ	C₂	I	Ⅱ	I	Ⅱ	I	Ⅱ
WGT1	800	12,14	32	一	122	115	98	88	60	58	50	30	75	30	一	一	5.66	4.86	0.008	0.0063	0.085	0.04
		16,18,19	42	一										20	14	一
		20,22,24	52	一										10	4	一
		25,28	62	44										3	3	18
		30,32,35,38	82	60												12
		40,42	112	84												12
WGT2	1400	22,24	52	一	150	145	118	108	77	68	52	30	80	20	4	一	9.78	7.48	0.021	0.016	0.09	0.06
		25,28	62	一										10	3	一
		30,32,35,38	82	60										3		16
		40,42,45,48,50,55,56	112	84										3		16
WGT3	2800	22,24	52	一	170	165	140	125	90	80	54	30	80	33	7	一	16.7	12.2	0.047	0.033	0.17	0.10
		25,28	62	一										23	3	一
		30,32,35,38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107												16
WGT4	5000	30,32,35,38	82	—	200	195	160	145	112	90	58	30	100	13	3	一	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
WGT5	8000	30,32,35,38	82	一	225	215	180	168	128	100	63	30	100	23	3	一	35.0	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80,85,90	172	132
WGT6	11200	32,35,38	82	一	245	230	200	185	145	112	67	30	100	35	5	一	51.6	38.0	0.295	0.213	0.40	0.29
		40,42,45,48,50,55,56	112	一										5		一
		60,63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
WGT7	16000	32,35,38	82	一	272	265	230	210	160	122	74	30	120	45	5	一	68.6	45.0	0.53	0.35	0.60	0.44
		40,42,45,48,50,55,56	112	一										15		一
		60,63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100,110	212	167
WGT8	22400	55,56	112	一	290	272	245	225	176	136	81	30	120	29	5	一	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80.85,90,95	172	132												20
		100,110,120,125	212	167												20
WGT9	28000	65,70,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1.0	0.79
		80,85,90,95	172	132												28
		100,110,120,125	212	167
		130,140	252	202
WGT10	45000	75	142	一	355	340	300	280	225	165	98	30	155	28	5	一	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132										5		38
		100,110,120,125	212	167												28
		130,140,150	252	202
		160	302	242
WGT11	63000	85,90,95	172	一	412	385	345	325	256	180	112	40	175	15	8	一	216.6	169.6	3.71	2.82	1.6	1.23
		100,110,120,125	212	167										8		32
		130,140,150	252	202
		160,170,180	302	242
WGT12	90000	120,125	212	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.48	4.84	2.6	1.90
		130,140,150	252	202												32
		160,170,180	302	242
		190,200	352	282
WGT13	125000	140,150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160,170,180	302	242												32
		190,200,220	352	282												32
WGT14	180000	160,170,180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190,200,220	352	282												32
		240,250,260	410	330												10
WGT15	250000	160,170,180	302	242	580	一	488	一	385	280	一	50	240	10	一	43 32 10	684.5	一	25.25	一	5	一
		190,200,220	352	282
		240,250,260	410	330
		280	470	380
WGT16	315000	180	302	242	650	一	560	一	440	300	一	50	240	12	一	63 32 12	948.2	一	43.7	一	7	一
		190,200,220	352	282
		240.250.260	410	330
		280,300	470	380
WGT17	400000	200,220	352	282	690	一	600	一	460	325	一	50	280	12	一	48	1059	一	57.37	一	8	一
		240,250,260	410	330												12
		280,300,320	470	380												12
WGT18	500000	220	352	282	750	一	650	一	510	350	一	60	280	12	一	73	1399	一	59.37	一	10	一
		240,250,260	410	330												12
		280,300,320	470	380
		340,360	550	450
WGT19	630000	240,250,260	410	330	775	一	690	一	535	372	一	60	350	12	一	12	1544	一	110.2	一	11	一
		280,300,320	470	380
		340,360,380	550	450
WGT20	800000	260	410	330	825	一	730	一	580	392.5	一	60	350	14	一	14	2099	一	166.1	一	13	一
		280,300,320	470	380
		340,360,380	550	450
		400	650	540
WGT21	900000	280,300,320	470	380	925	一	825	一	620	405	一	60	350	14	一	14	2482	一	242.7	一	20	一
		340,360,380	550	450
		400,420,440	650	540
WGT22	1000000	320	470	380	950	一	850	一	665	410	一	60	400	14	一	14	2797	一	299.2	一	26	一
		340,360,380	550	450
		400,420,440,450,460	650	540
WGT23	1120000	360,380	550	450	1030	一	900	一	710	440	一	60	400	14	一	14	3183	一	388.8	一	29	一
WGT23	1120000	400,420,440,450,460,480,500	650	540	1030	一	900	一	710	440	一	60	400	14	一	14	3183	一	388.8	一	29	一
WGT24	1400000	380	550	450	1060	一	925	一	730	450	一	70	400	16	一	16	3801	一	482	一	32	一
		400,420,440,450,460,480,500	650	540
		520	800	680

在现代工业传动系统中，联轴器作为连接动力源与执行机构的核心部件，其性能直接决定了整个传动链路的稳定性、效率与使用寿命。WGT型接中间套鼓形齿式联轴器凭借独特的结构设计与优异的传动性能，在低速重载、长距离传动等复杂工况中占据重要地位，成为冶金、矿山、起重运输等多个行业的优选传动衔接设备。它通过科学的结构组合，巧妙解决了传统联轴器在位移补偿、载荷承载等方面的痛点，为工业生产的连续稳定运行提供了坚实保障。

从结构构成来看，WGT鼓形齿式联轴器属于刚挠性联轴器，核心组件包括齿数相同的内齿圈、带外齿的凸缘半联轴器以及专用中间套，其中鼓形齿结构是其性能优势的关键所在。与传统直齿联轴器不同，该类型联轴器的外齿被制成球面状，且球面中心精准落在齿轮轴线上，同时齿侧间隙相较于普通齿轮更大。这种特殊的齿形设计，配合中间套的衔接作用，不仅实现了两轴之间的可靠扭矩传递，更赋予了设备出色的位移补偿能力。中间套的加入则进一步拓展了其应用范围，使其能够适配长距离轴系传动场景，通过中间套的过渡衔接，有效解决了远距离传动中动力衰减与对中难度大的问题。根据结构差异，该类型联轴器还可分为带压盖型与不带压盖型两种形式，分别适配不同的维护需求与成本预算。

优异的性能表现是WGT鼓形齿联轴器得以广泛应用的核心支撑。其一，位移补偿能力突出。当径向位移为零时，传统直齿联轴器的许用角位移仅为1°，而该类型联轴器的许用角位移可达1°30′，补偿能力提升50%。这一特性使其能够灵活应对工业生产中因制造公差、安装偏差、设备运行中的热胀冷缩以及机械振动等因素产生的径向、轴向与角向偏移，避免了轴系与设备部件之间的刚性摩擦，显著降低了传动系统的故障发生率。其二，承载能力强劲。该联轴器的主要部件采用优质钢材制造，轮齿设计为中硬齿面，若根据工况需求进行齿面硬化处理（硬度可达HRC≥56），承载能力可得到进一步提升。在相同的内齿套外径和联轴器外径条件下，其承载能力较直齿联轴器平均提高15%~20%，能够在低速重载工况下稳定传递大功率扭矩，满足冶金轧钢、矿山破碎等重型设备的动力传输需求。其三，传动效率高且使用寿命长。鼓形齿结构使齿面接触更加均匀，避免了直齿联轴器易出现的齿端棱边集中受力问题，减少了齿面磨损与功率消耗，传动效率可达99.7%以上。同时，配合可靠的润滑结构与密封件设计，能够有效防止润滑脂泄漏与污染物侵入，进一步延长了设备的使用寿命。

基于上述性能优势，WGT型联轴器的应用场景覆盖多个工业领域。在冶金行业，它被广泛应用于高炉、转炉、连铸机等大型设备的轴系传动中，能够在高温、高粉尘、重载的恶劣环境下稳定工作，保障冶金生产的连续性；在矿山行业，破碎机、球磨机、提升机等设备的传动系统中也常见其身影，面对频繁波动的重载工况，其强劲的承载能力与抗冲击性能够有效降低设备故障停机时间；在起重运输行业，港口起重机、带式输送机等设备需要频繁启动、制动与变速，该联轴器的高效传动特性与稳定的扭矩传递能力，能够确保货物装卸与运输的安全性和高效性。此外，在石油化工、通用机械等领域的轴系传动中，该类型联轴器也凭借其适配性强、可靠性高的特点发挥着重要作用。

合理的安装与维护是保障WGT联轴器长期稳定运行的关键。在安装过程中，需严格控制安装精度，通过V型磁力表座与千分表检查两轴线的径向位移，采用内卡钳测量端面距离检查角位移，确保各项偏差均在允许范围内，否则会严重影响联轴器的性能发挥，缩短其使用寿命。对于过盈配合的部件，可采用加热炉加热至200℃左右进行热装，保证装配精度的同时避免部件损伤。在日常维护中，润滑管理是核心环节，常规工况下建议每3个月补充一次润滑脂，若处于重载或高温环境，则需缩短至1~2个月补充一次。补充润滑前需彻底清理旧油脂与污染物，防止磨粒残留加剧齿面磨损。同时，需定期检查螺栓紧固情况与齿面磨损状态，若发现螺栓松动、齿面出现点蚀、胶合等问题，应及时处理，避免故障扩大。

作为工业传动系统中的关键衔接部件，WGT鼓形齿式联轴器以其独特的结构设计、优异的位移补偿能力、强劲的承载性能与广泛的适配性，成为现代工业生产中不可或缺的重要设备。在工业自动化水平不断提升、重型装备需求持续增长的背景下，它凭借稳定可靠的传动表现，为各行业的高效生产提供了有力支撑。对于工业生产企业而言，合理选用WGT联轴器，并做好安装与维护工作，能够有效提升传动系统稳定性，降低设备运维成本，推动生产效率的提升。
