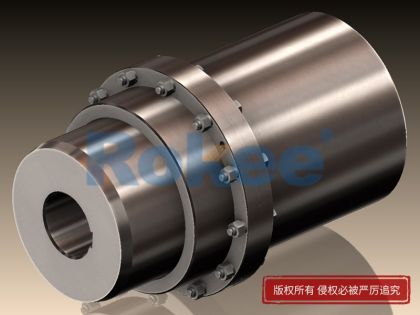

GIICLZ鼓形齿式联轴器

GIICLZ鼓型齿式联轴器的一半采用非齿的半联轴套结构，通常成对使用中间采用轴相连或者运用于角位移较小的场合，结构紧凑，转动惯量低。

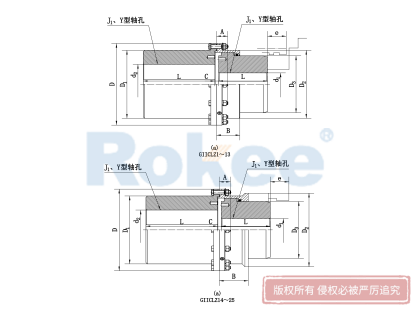

型号	额定转矩	许用转速	轴孔直径	轴孔长度L		D	D₁	D₂	D₃	C	H	A	B	e	转动惯量	质量
	额定转矩	许用转速	轴孔直径	Y型	J₁型	D	D₁	D₂	D₃	C	H	A	B	e	转动惯量	质量
	kN·m	rpm	d₁、d₂	mm											kg·m²	kg
GIICLZ1	0.4	4000	16,18,19	42	—	103	71	71	50	8	2	18	38	38	0.004	3.5
			20,22,24	52	38										0.00375	3.3
			25,28	62	44										0.004	3.5
			30,32,35,38*	82	60										0.005	4.1
			40,42,45,48,50*	112	84										0.007	5.7
GIICLZ2	0.71	4000	20,22,24	52	—	115	83	83	60	8	2	21	44	42	0.00675	5.3
			25,28	62	44										0.00625	4.8
			30,32,35,38	82	60										0.007	5.7
			40,42,45,48,50,55,56	112	84										0.008	7.2
			60*	142	107										0.01	9.2
GIICLZ3	1.12	4000	22,24	52	—	127	95	95	75	8	2	22	45	42	0.009	3.8
			25,28	62	44										0.011	7.8
			30,32,35,38	82	60										0.011	7.6
			40,42,45,48,50,55,56	112	84										0.01325	9.8
			60,63,65,70	142	107										0.01675	12.5
GIICLZ4	1.8	4000	38	82	60	149	116	116	90	8	2	24.5	49	42	0.02125	10.5
			40,42,45,48,50,55,56	112	84										0.0255	13.5
			60,63,65,70,71,75*	142	107										0.039	16.5
			80*	172	132										0.04875	19.4
GIICLZ5	3.15	4000	40,42,45,48,50,55,56	112	84	167	134	134	105	10	2.5	27.5	54	42	0.044	18.1
			60,63,65,70,71,75	142	107										0.05175	23.1
			80,85,90*	172	132										0.0625	28.5
GIICLZ6	5.00	4000	45,48,50,55,56	112	84	187	153	153	125	10	2.5	28	55	42	0.075	23.9
			60,63,65,70,71,75	142	107										0.089	29.3
			80,85,90,95*	172	132										0.10425	35.4
			100,(105)	212	167										0.1065	36.2
GIICLZ7	7.1	3750	50,55,56	112	84	204	170	170	140	10	2.5	30	59	42	0.1145	29.6
			60,63,65,70,71,75	142	107										0.1335	36.3
			80,85,90,95	172	132										0.157	43.8
			100,(105),110,(115)	212	167										0.1898	54.3
GIICLZ8	10.0	3300	55,56	112	84	230	186	186	155	12	3	33.5	71	47	0.184	37.8
			60,63,65,70,71,75	142	107										0.215	46.1
			80,85,90,95	172	132										0.249	54.9
			100,110,(115),120,125	212	167										0.297	67.4
GIICLZ9	16.0	3000	60,63,65,70,71,75	142	107	256	212	212	180	12	3	34.5	73	47	0.358	60
			80,85,90,95	172	132										0.415	71.8
			100,110,120,125	212	167										0.499	88
			130,(135),140,150	252	202										0.575	104.4
GIICLZ10	22.4	2650	65,70,71,75	142	107	287	239	239	200	14	3.5	39	82	47	0.58	76.1
			80,85,90,95	172	132										0.6725	91.1
			100,110,120,125	212	167										0.8025	111.5
			130,140,150	252	202										0.935	133.5
GIICLZ11	35.5	2350	110,120,125	212	167	325	250	276	235	14	3.5	40.5	85	47	1.223	137
			130,140,150	252	202										1.41	162.4
			160,170,(175)	302	242										1.625	193
GIICLZ12	50	2100	130,140,150	252	202	362	286	313	270	16	4	44.5	95	49	2.39	212.8
			160,170,180	302	242										2.763	268
			190,200	352	282										3.093	290
GIICLZ13	71	1850	150	252	202	412	322	350	300	18	4.5	49	104	49	3.93	272.3
			160,170,180,(185)	302	242										4.535	320
			190,200,220,(225)	352	282										6.34	370
GIICLZ14	112	1650	170,180,(185)	302	242	462	420	335	—	22	5.5	86	148	63	6.9	389
			190,200,220	352	282										7.675	438
			240,250	410	330										8.6	509
GIICLZ15	180	1500	190,200,220	352	282	512	470	380	—	22	5.5	91	158	63	12.425	566
			240,250,260	410	330										13.975	650
			280,(285)	470	380										15.575	740
GIICLZ16	250	1300	220	352	282	580	522	430	—	28	7	104.5	177	67	21.2	751
			240,250,260	410	330										23.125	857
			280,300,320	470	380										26.35	974
GIICLZ17	355	1200	250,260	410	330	644	582	490	—	28	7	99	182	67	38.825	1110
			280,(290),300,320	470	380										43.25	1255
			340,360,(365)	550	450										49.5	1465
GIICLZ18	500	1050	280,(295),300,320	470	380	726	658	540	—	28	8	111	215	75	69.5	1580
			340,360,380	550	450										78.75	1830
			400	650	540										90.5	2160
GIICLZ19	710	950	300,320	470	380	818	748	630	—	32	9	116	220	75	122.5	2115
			340,(350),360,380,(390)	550	450										139.5	2457
			400,420,440,450,460	650	540										161.25	2892
			(470)	650	540										161.25	2892
GIICLZ20	1000	800	360,380,(390)	550	450	928	838	720	—	32	10.5	123.5	235	75	240	3223
			400,420,440,450,460	650	540										277.25	3793
			480,500	650	540										277.25	3793
			530,(540)	800	680										335	4680
GIICLZ21	1400	750	400,420,440,450,460	650	540	1022	928	810	—	40	11.5	127.5	245	75	435	4780
			480,500	650	540										435	4780
			530,560,600	800	680										527.75	5905
GIICLZ22	1800	650	450,460,480,500	650	540	1134	1036	915	—	40	13	131	255	75	701.25	6069
			530,560,600,630	800	680										852.25	7504
			670,(680)	900	780										852.25	7504
GIICLZ23	2500	600	530,560,600,630	800	680	1282	1178	1030	—	50	14.5	149.5	290	80	1415.75	9633
GIICLZ23	2500	600	670,(700),710,750,(770)	900	780	1282	1178	1030	—	50	14.5	149.5	290	80	1638.75	11133
GIICLZ24	3550	550	560,600,630	800	680	1428	1322	1175	—	50	16.5	158.5	305	80	2330.5	12460
			670,710,750	900	780										2682.75	14465
			800,850	1000	880										2976.25	16110
GIICLZ25	4500	460	670,(700),710,750	900	780	1644	1538	1390	—	50	19	162.5	310	80	5174.25	19837
			800,850	1000	880										5836.5	22381
			900,950	—	980										6413	24765
			1000,(1040)	—	1100										7198.25	27797

在重型机械传动系统中，联轴器作为连接两轴、传递扭矩并补偿偏移的关键部件，其性能直接决定了设备运行的稳定性与可靠性。GIICLZ鼓形齿式联轴器作为鼓形齿联轴器家族中的加长衍生款，凭借独特的中间轴结构设计，在长轴距、超重载的复杂工况中展现出不可替代的优势，广泛服务于冶金、矿山、船舶等多个重工业领域，成为保障重型设备高效运转的核心支撑。

GIICLZ鼓形齿式联轴器的核心竞争力源于其精准适配长距重载需求的结构设计。与标准型鼓形齿联轴器相比，其显著的特征是增设了模块化中间轴结构，可将轴间距延伸至5米以上，有效解决了长距离轴系传动的安装与适配难题，同时降低了对安装精度的严苛要求。整个传动结构主要由内齿圈、带外齿的凸缘半联轴器、中间轴及密封部件组成，其中外齿套与内齿圈多采用42CrMoA或34CrNiMo6等高强度合金锻件加工而成，抗拉强度不低于1000MPa，中间轴同样选用高强度合金锻钢，确保整体结构具备足够的刚性，能够抵御超重载运行下的弯曲与变形风险。

优异的传动性能与耐磨抗冲击能力，是GIICLZ鼓形齿式联轴器适配恶劣工况的关键所在。其外齿采用独特的鼓形设计，相较于传统直齿结构，齿侧间隙更大，不仅能承受更大的角位移，还能通过双鼓形齿啮合设计增加40%-60%的接触面积，大幅降低齿面应力，有效避免齿面点蚀、崩齿等常见故障。在加工工艺上，齿面通常采用深层渗碳淬火处理，表面硬度可达HRC60-64，而芯部则保持HRC35-40的韧性，实现了抗冲击与耐磨性的兼顾；同时配合精密磨齿工艺，显著减少了传动过程中的振动与噪声，传动效率高达99.7%以上。

极强的环境适配性，让GIICLZ鼓形齿式联轴器能够从容应对不同行业的复杂工况。该类型联轴器配备了氟橡胶密封圈与迷宫式防尘的双重密封结构，防护等级可达IP65，能够有效阻挡矿山粉尘、化工腐蚀性介质等进入内部，防止润滑脂变质和齿面锈蚀。在温度适应性方面，其耐温范围覆盖-50℃至200℃，可轻松适配冶金行业的高温环境与寒冷地区的户外作业需求；针对腐蚀性较强的化工、海洋等场景，还可选用不锈钢材质，进一步提升耐腐蚀性能。

从应用场景来看，GIICLZ鼓形齿式联轴器凭借长距传动与超重载承载能力，成为多个重型行业的优选传动部件。在冶金行业，它广泛适配热连轧机、冷轧机组等主传动系统，精准传递巨大扭矩并补偿设备运行中的热膨胀位移；在矿山领域，巨型球磨机、大型破碎机的长距动力传递离不开其稳定支撑；船舶工业中，大型货轮推进轴系、舵机传动系统也依赖其保障航行安全；此外，它还应用于燃气轮机、盾构机刀盘驱动等特种重型设备，在严苛工况中展现出稳定可靠的传动性能。

合理的安装与规范的维护，是延长GIICLZ鼓形齿式联轴器使用寿命的关键。安装时需确保轴端清洁，避免硬物划伤齿面，建议使用激光对中仪控制径向跳动不超过0.03mm、角向偏差不超过0.5°，热态设备还需预留0.5-1mm的热膨胀补偿量。轴孔配合应采用H7/H8公差，键槽按通用标准加工，禁止锤击安装，优先采用液压工具或加热装配法，且加热温度不超过120℃。在润滑管理上，需根据工况选择合适的润滑方式与油品：高速重载工况适合采用强力喷射润滑，低速粉尘环境可选用贮油式润滑，频繁启停场景则需添加极压添加剂；常规工况下每500运行小时需补充润滑脂，高温环境则需缩短至300小时。定期维护过程中，还需检查螺栓紧固情况、齿面磨损状态，若齿厚磨损量超过公称齿厚的10%，或齿面接触面积低于70%，需及时进行抛光修复、刷镀镍基合金或激光熔覆等处理，必要时更换模块化部件。

值得一提的是，GIICLZ鼓形齿式联轴器还具备维护成本低的优势。其采用长效润滑脂设计，使用寿命可达10万小时以上；同时齿套与内齿圈支持模块化单独更换，无需整体更换联轴器，可使维修成本降低70%，大幅减少设备停机维护频率，提升企业生产效率。作为重型机械传动系统的核心部件，GIICLZ鼓形齿式联轴器以其独特的结构设计、优异的传动性能与广泛的环境适配性，为各行业的重型设备稳定运行提供了坚实保障，成为现代重工业发展中不可或缺的关键机械部件。
