GICL鼓形齿式联轴器

GICL鼓型齿式联轴器的内齿宽度较大，可以在传递扭矩的同时补偿较大的轴向位移。

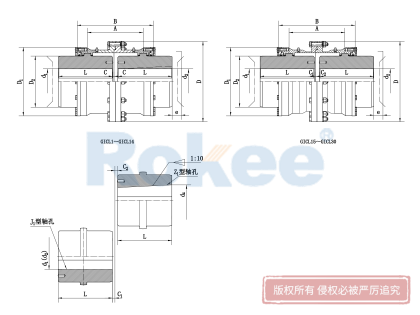

型号	额定转矩	许用转速	轴孔直径	轴孔长度L		D	D₁	D₂	B	A	C	C₁	C₂	e	许用径向补偿量	转动惯量	质量
			d₁、d₂	Y	J₁、Z₁
			d₁、d₂	L
	kN ·m	rpm	mm												△Y	kg ·m²	kg
GICL1	0.8	7100	16,18,19	42	一	125	95	60	115	75	20	一	一	30	1.96	0.009	5.9
			20,22,24	52	38						10	一	24
			25,28	62	44						2.5	一	19
			30,32,35,38	82	60						2.5	15	22
GICL2	1.4	6300	25,28	62	44	145	120	75	135	88	10.5	12.5	29	30	2.36	0.02	9.7
			30,32,35,38	82	60						2.5	一	30
			40,42,45,48	112	84						2.5	13.5	28
GICL3	2.8	5900	30,32,35,38	82	60	170	140	95	155	106	3	24.5	25	30	2.75	0.047	17.2
			40,42,45,48,50,55,56	112	84							17	28
			60	142	107							17	35
GICL4	5.0	5400	32,35,38	82	60	195	165	115	178	125	14	37	32	30	3.27	0.091	24.9
			40,42,45,48,50,55,56	112	84						3	17	28
			60,63,65,70	142	107						3	17	35
GICL5	8.0	5000	40,42,45,48,50,55,56	112	84	225	183	130	198	142	3	25	28	30	3.8	0.167	38
			60,63,65,70,71,75	142	107							20	35
			80	172	132							22	43
GICL6	11.2	4800	48,50,55,56	112	84	240	200	145	218	160	6	35	35	30	4.3	0.267	48.2
			60,63.65,70,71,75	142	107						4	20	35
			80,85,90	172	132						4	22	43
GICL7	15.0	4500	60,63,65,70,71,75	142	107	260	230	160	244	180	4	25	35	30	4.7	0.453	68.9
			80,85,90,95	172	132							22	43
			100	212	167							22	48
GICL8	21.2	4000	65,70,71,75	142	107	280	245	175	264	193	5	35	35	30	5.24	0.646	83.3
			80,85,90,95	172	132							22	43
			100,110	212	167							22	48
GICL9	26.5	3500	70,71,75	142	107	315	270	200	284	208	10	45	45	30	5.63	1.036	110
			80,85,90,95	172	132						5	22	43
			100,110,120,125	212	167						5	22	49
GICL10	42.5	3200	80,85,90,95	172	132	345	300	220	330	249	5	43	43	30	6.81	1.88	157
			100,110,120	212	167							22	49
			130,140	252	202							29	54
GICL11	60.0	3000	100,110,120	212	167	380	330	260	360	267	6	29	49	40	7.46	3.28	217
			130,140,150	252	202								54
			160	302	242								64
GICL12	80.0	2600	120	212	167	440	380	290	416	313	6	57	57	40	8.77	5.08	305
			130,140,150	252	202							29	55
			160,170,180	302	242							29	68
GICL13	112	2300	140,150	252	202	480	420	320	476	364	7	54	57	40	10.08	10.06	416
			160,170,180	302	242							32	70
			190,200	352	282							32	80
GICL14	160	2100	160,170,180	302	242	520	465	360	532	415	8	42	70	40	11.15	16.774	594
GICL14	160	2100	190,200,220	352	282	520	465	360	532	415	8	32	80	40	11.15	16.774	594
GICL15	224	1900	190,200,220	352	282	580	510	400	556	429	10	34	80	40	11.36	26.55	783
GICL15	224	1900	240,250	410	330	580	510	400	556	429	10	38	一	40	11.36	26.55	783
GICL16	355	1600	200,220	352	282	680	595	465	640	501	10	58	80	50	13.3	52.22	1134
			240,250,260	410	330							38	一
			280	470	380							38	一
GICL17	400	1500	220	352	282	720	645	495	672	512	10	74	80	50	13.87	69	1305
			240,250,260	410	330							39	一
			280,300	470	380							39	一
GICL18	500	1400	240,250,260	410	330	775	675	520	702	524	10	46	一	50	14.53	96.16	1626
GICL18	500	1400	280,300,320	470	380	775	675	520	702	524	10	41	一	50	14.53	96.16	1626
GICL19	630	1300	260	410	330	815	715	560	744	560	10	67	一	50	15.71	115.6	1773
			280,300,320	470	380							41
			340	550	450							41
GICL20	710	1200	280,300,320	470	380	855	755	585	786	595	13	44	一	50	16.49	167.41	2263
GICL20	710	1200	340,360	550	450	855	755	585	786	595	13	44	一	50	16.49	167.41	2263
GICL21	900	1100	300,320	470	380	915	795	620	808	611	13	59	一	50	17.02	215.7	2593
GICL21	900	1100	340,360,380	550	450	915	795	620	808	611	13	44	一	50	17.02	215.7	2593
GICL22	950	950	340,360,380	550	450	960	840	665	830	632	13	44	一	60	17.28	278.07	3036
GICL22	950	950	400	650	540	960	840	665	830	632	13	44	一	60	17.28	278.07	3036
GICL23	1120	900	360,380	550	450	1010	890	710	870	666	13	44	一	60	18.06	379.4	3668
GICL23	1120	900	400,420	650	540	1010	890	710	870	666	13	48	一	60	18.06	379.4	3668
GICL24	1250	875	380	550	450	1050	925	730	890	685	15	46	一	60	18.6	448.1	3964
GICL24	1250	875	400,420,450	650	540	1050	925	730	890	685	15	50	一	60	18.6	448.1	3964
GICL25	1400	850	400,420,450,480	650	540	1120	970	770	930	724	15	50	一	60	19.4	564.64	4443
GICL26	1600	825	420,450,480,500	650	540	1160	990	800	950	733	15	50	一	60	19.9	637.4	4791
GICL27	1800	800	450,480,500	650	540	1210	1060	850	958	739	15	50	一	70	19.92	866.26	5758
GICL27	1800	800	530	800	680	1210	1060	850	958	739	15	50	一	70	19.92	866.26	5758
GICL28	2000	770	480,500	650	540	1250	1080	890	1034	805	20	55	一	70	21.2	1020.76	6232
GICL28	2000	770	530,560	800	680	1250	1080	890	1034	805	20	55	一	70	21.2	1020.76	6232
GICL29	2800	725	500	650	540	1340	1200	960	1034	792	20	57	一	80	21.1	1450.84	7549
GICL29	2800	725	530,560,600	800	680	1340	1200	960	1034	792	20	55	一	80	21.1	1450.84	7549
GICL30	3200	700	560,600,630	800	680	1390	1240	1005	1050	806	20	55	一	80	21.7	1947.17	9541

在工业传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着传递扭矩、补偿轴线偏差的关键使命。其中，GICL鼓形齿式联轴器凭借其独特的结构设计和优异的性能表现，在低速重载、工况复杂的工业场景中占据重要地位，成为冶金、矿山、起重运输等行业不可或缺的传动保障。它以精准的啮合传动、灵活的偏差补偿能力，为各类机械设备的稳定运行搭建起可靠的动力桥梁。

GICL鼓形齿联轴器的核心优势源于其科学的结构设计。与传统直齿联轴器不同，它主要由带外齿的轴套和带内齿的轮毂两大部分组成，关键创新点在于外齿采用鼓形齿廓设计——将外齿制成球面形状，球面中心与齿轮轴线重合，同时预留了更大的齿侧间隙。这种特殊结构使得联轴器在运转过程中，齿面接触更加均匀，能有效分散传动压力，避免局部应力集中导致的部件损坏。此外，其整体结构紧凑，回转半径小，在有限的安装空间内可实现高效动力传递，适配多种轴系布局需求。

在工作原理上，GICL联轴器通过内外齿的精准啮合实现扭矩传递，同时借助鼓形齿的柔性特性完成轴线偏差补偿。当主动轴运转时，扭矩通过外齿轴套传递至内齿圈，进而驱动从动轴同步转动，传动效率可达99%以上。更重要的是，面对工业生产中常见的安装误差、设备振动或负载变化引发的轴线偏移，鼓形齿能沿内齿面灵活滑动或摆动，可同时补偿径向、轴向和角向偏差，其中角向补偿能力可达±1°，轴向补偿量约±1-3mm，径向补偿量0.5-1mm。这种补偿能力大幅降低了轴系部件的磨损，提升了整个传动系统的稳定性。

材料选择与加工工艺的严苛要求，进一步强化了GICL齿式联轴器的性能优势。其核心部件外齿轴套和内齿圈多采用42CrMo等高强度合金钢制造，经过调质、渗碳淬火等热处理工艺，齿面硬度可达到HRC58-62，具备优异的耐磨性和抗疲劳性。在加工过程中，采用数控滚齿、磨齿等高精度工艺，严格控制齿距、齿厚、齿向等关键参数的偏差，确保齿面啮合精度。同时，配备可靠的密封装置，能有效阻挡粉尘、水汽等污染物侵入，留存润滑介质，延长使用寿命。

广泛的应用场景是GICL型联轴器实用价值的直接体现。由于其具备承载能力强、补偿性能好、适应恶劣工况的特点，特别适用于低速重载领域，如冶金行业的轧钢机、矿山行业的破碎机、起重运输行业的起重机等设备。在石油化工领域，它可适配泵、风机等通用机械的轴系传动；在水泥、铸造等高温粉尘环境中，其密封性能和结构稳定性依然能得到可靠保障。此外，该系列联轴器型号齐全，涵盖GICL1至GICL30等多个规格，额定转矩范围从0.63kN·m到数百kN·m，轴孔规格覆盖25-200mm以上，可根据不同设备的功率、转速需求灵活选型。

正确的安装与定期维护是发挥GICL型鼓形齿式联轴器性能的关键。安装前需仔细检查零部件是否完好，清洁轴头与联轴器内孔，去除油污、铁锈等杂质，并根据轴径选择合适的键连接部件。安装过程中，需严格控制两轴同轴度，使用百分表等工具确保偏差在允许范围内，同时按对角线顺序均匀紧固连接螺栓，避免受力不均。润滑方面，初次安装需填充NLGI 2级锂基润滑脂，运行过程中定期补充或更换，一般每运行2000小时需检查齿面磨损情况，发现异常振动或噪音时立即停机排查。

作为工业传动系统的“可靠纽带”，GICL鼓形齿式联轴器以其独特的鼓形齿设计、优异的补偿性能和稳定的传动表现，成为现代工业生产中不可或缺的基础部件。从结构创新到工艺升级，从恶劣工况适配到广泛行业应用，它的设计理念充分契合了工业传动对高效、可靠、耐用的核心需求。随着工业设备向大型化、重载化方向发展，GICL鼓形齿式联轴器将通过持续的技术优化，为更复杂的传动场景提供稳定支撑，助力工业生产效率与安全性的双重提升。

《GICL鼓形齿式联轴器》由Rokee发布于2022年2月14日
