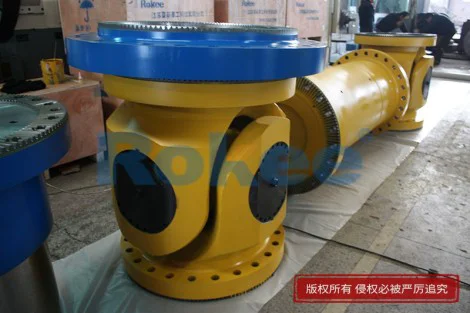

重型万向轴
重型万向轴以十字轴式结构为主流设计，由法兰叉头、十字轴总成、轴承套及润滑系统构成。重型万向轴核心部件十字轴通过滚针轴承实现多向自由度，允许两轴在5°-45°夹角范围内传递扭矩。重型万向轴典型工作流程为：主动轴驱动法兰叉头旋转→十字轴将运动分解为两个正交平面的摆动→从动轴法兰接收合成后的连续回转运动。这种设计可同时补偿径向、轴向和角向偏差。
在重型工业传动系统中，重型万向轴是实现非共线轴动力传递的核心部件，凭借出色的扭矩承载能力和角度补偿性能，在诸多复杂工况下发挥着不可替代的作用。它能够适应设备运行中因振动、负载变化或安装偏差产生的轴线偏移，确保动力从主动轴稳定传递至从动轴，为各类重型机械的连续运转提供保障。
重型万向轴的核心结构由十字轴、万向节叉、轴承组件及润滑密封系统构成，各部件协同配合形成刚性传动机构。十字轴作为动力传递的枢纽，采用高强度合金钢经调质处理制成，四个轴颈两两垂直分布，既保证足够的抗扭强度，又具备良好的耐磨性。万向节叉分为主动叉与从动叉，分别与输入轴和输出轴连接，叉头部位的叉口与十字轴轴颈配合，通过轴承组件降低相对转动时的摩擦阻力。常用的轴承组件多为滚针轴承，能有效承受径向载荷，同时减少传动过程中的能量损耗，而密封装置则可防止润滑脂泄漏和外界灰尘、水分侵入，延长部件使用寿命。部分型号采用整体式叉头结构，进一步增强整体刚性，适配重载场景的传动需求。
其工作原理基于十字轴与万向节叉的铰接配合，实现非共线两轴间的动力传递与角度补偿。当主动轴带动主动叉旋转时，通过滚针轴承将转矩传递至十字轴，十字轴再通过另一对垂直方向的轴颈将动力传递给从动叉，驱动从动轴转动。这一结构允许主动轴与从动轴之间存在一定夹角，普通型号的角度补偿范围可达零度至十五度，部分重载型号可提升至二十五度以上，能灵活适配不同设备的安装布局需求。需要注意的是，单节结构存在瞬时不等速性，主动轴匀速旋转时，从动轴瞬时转速会周期性波动，夹角越大波动越明显，可能引发系统振动。因此，工业中常采用双节串联布局，通过使中间传动轴两端万向节叉处于同一平面、主动轴与从动轴和中间轴夹角大致相等的设计，抵消转速波动，实现等速传动。
重型万向轴具备承载能力强、结构可靠、传动效率高的特性，适配多种重型工业场景。在冶金行业，它用于轧机主传动轴，补偿轧辊升降导致的轴线偏移，承受高温环境下的重载冲击；在工程机械领域，起重机、挖掘机的回转机构通过它传递动力，适应频繁启停和复杂工况下的载荷变化；在矿山、船舶等领域，它也广泛应用于球磨机、船舶推进系统等设备，解决非共线轴的传动难题。其传动效率可达九十八%以上，在大功率传动场景中能有效降低能耗，同时全金属结构具备出色的抗冲击能力，可适应振动剧烈的工作环境。
正确的安装与维护是保障重型万向轴稳定运行的关键。安装前需清洁法兰表面，按规定扭矩交错拧紧连接螺栓，确保连接牢固，同时检查花键副标记是否对准，控制两端叉轴承孔轴线相位差，避免影响传动平稳性。运行前需加注足量润滑脂，初期每周补充一次，正常运转后每季度补充一次，花键副每半年加注一次，高温环境下需选用耐高温润滑脂，加注时需挤出旧润滑脂，直至新润滑脂溢出，保证润滑充分。
长期运行中，需定期检查设备状态，及时排查故障隐患。若出现十字轴轴颈磨损、轴承过热、传动异响等问题，需针对性处理：润滑不足导致的磨损需加强润滑并更换密封件，轴承过热可能源于润滑脂用量不当或安装过紧，需调整用量和安装间隙，传动异响则可能是部件间隙过大或两轴夹角超标，需紧固连接螺栓或调整轴的相对位置。此外，需避免设备过载运行，防止部件疲劳损坏，在存在安全风险的现场，还需加装防护装置，保障作业安全。
随着材料技术与加工工艺的进步，重型万向轴的性能不断优化，通过结构设计改进和材质升级，进一步提升了抗疲劳强度和使用寿命，能更好地适配现代重型工业对高效、稳定传动的需求，成为工业生产中不可或缺的核心传动部件。
