十字轴万向联轴器分类

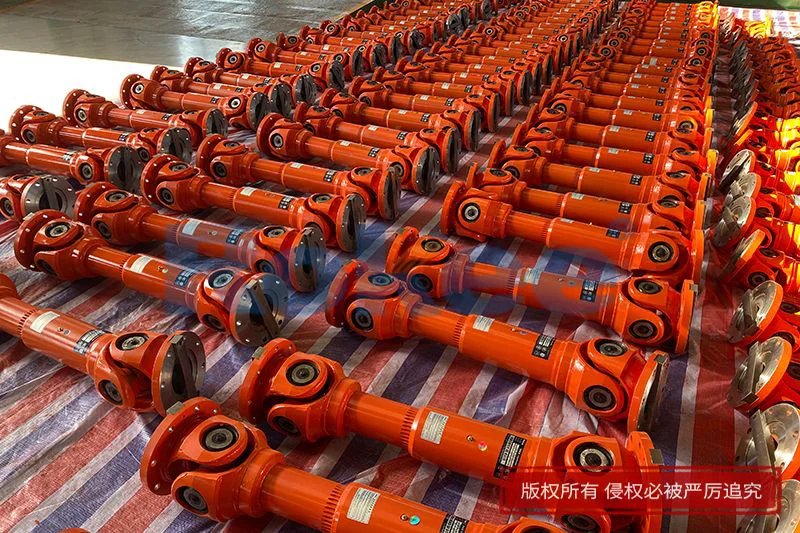

十字轴万向联轴器是一种广泛应用于机械传动系统中的挠性联轴装置，能够在一定角度范围内传递扭矩和旋转运动。这种联轴器因其结构简单、可靠性高、适应性强等特点，在汽车、工程机械、船舶、冶金设备等多个领域得到了广泛应用。
十字轴万向联轴器的核心部件是十字轴，通过十字轴将两个叉形部件连接起来，使得输入轴和输出轴可以在一定角度范围内保持动力传递的连续性。与其它类型联轴器相比，十字轴万向联轴器显著的特点是能够补偿两轴之间较大的角度偏差。
单十字轴万向联轴器是基础的型式，由一个十字轴连接两个叉形部件组成。这种结构简单、制造成本低，但存在不等速传动的特性，即当输入轴以恒定转速旋转时，输出轴转速会有周期性波动。
单十字轴万向联轴器特点：
结构简单，零件数量少
角度补偿能力一般（通常15°-20°）
存在转速波动，不适合高精度传动
常用于低速、低精度要求的场合

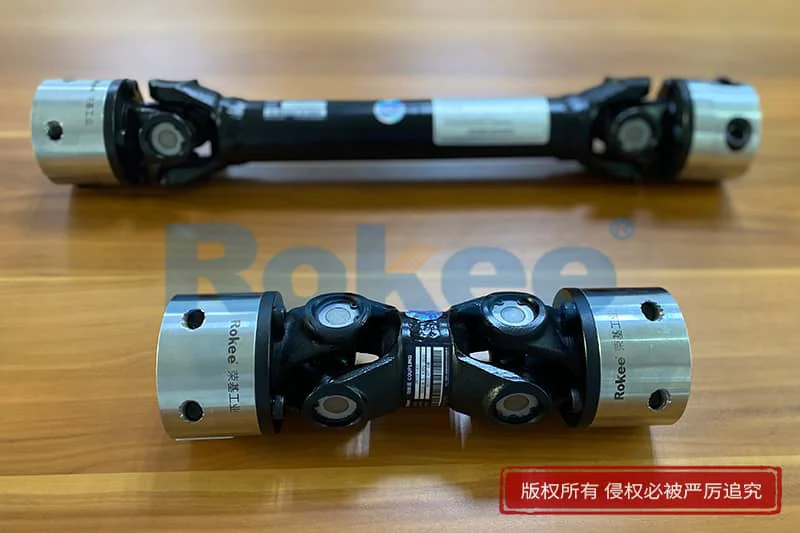

双十字轴万向联轴器由两个单十字轴万向联轴器通过中间轴连接而成，能够消除单十字轴传动中的速度波动问题，实现等速传动。
双十字轴万向联轴器特点：
可实现等速传动
角度补偿能力提升（可达30°-40°）
结构相对复杂，需要精确安装
广泛应用于汽车传动系统
多十字轴万向联轴器由三个或更多十字轴组成的联轴器系统，用于特殊场合的长距离传动或多个角度补偿需求。
多十字轴万向联轴器特点：
适用于复杂空间布置
可同时补偿多个方向的偏差
传动效率相对降低
常见于大型工程机械和特种车辆
滑动轴承式十字轴万向联轴器采用滑动轴承作为十字轴的支撑，结构简单但摩擦损失较大。
滑动轴承式十字轴万向联轴器特点：
承载能力高
需要定期润滑
维护周期短
适用于低速重载场合
滚动轴承式十字轴万向联轴器采用滚动轴承（通常为滚针轴承）支撑十字轴，摩擦小、效率高。
滚动轴承式十字轴万向联轴器特点：
传动效率高
维护周期长
制造成本较高
广泛应用于汽车和高速传动系统
可伸缩式十字轴万向联轴器具有轴向伸缩功能，可补偿轴向位移。
可伸缩式十字轴万向联轴器应用：
车辆悬架系统
长轴系传动
需要轴向补偿的场合
高速精密十字轴万向联轴器优化设计减少振动和噪声，提高传动精度。
高速精密十字轴万向联轴器应用：
精密机床
高速旋转设备
对传动平稳性要求高的场合
《十字轴万向联轴器分类》发布于2025年12月15日
