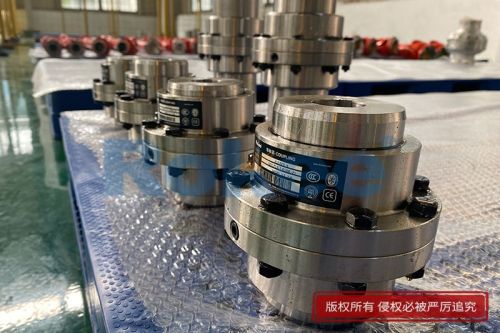

GIICL型鼓形齿联轴器

GIICL型鼓形齿联轴器是一种‌刚挠性联轴器‌，由内齿圈和带外齿的凸缘半联轴器组成。GIICL联轴器采用‌球面鼓形齿设计‌，相较于传统直齿联轴器具有显著的技术优势，广泛应用于冶金、矿山、起重运输及石油化工等重工业领域，并逐步扩展至发电、船舶等高端应用场景。

GIICL型鼓形齿联轴器分为两种主要型号：

1. ‌Ⅰ型‌：采用分离型密封端，允许较大径向位移，适配Y、J1、Z1型轴伸


2. ‌Ⅱ型‌：整体密封端结构，更加紧凑，适配Y、J1型轴伸

核心技术特点

1. ‌良好的补偿能力‌
   ‌角位移补偿‌：达1°30′，比直齿式联轴器提高50%
   ‌轴向/径向补偿‌：有效避免齿面应力集中
   通过中间轴可延长传动距离（GCLZ系列）

2. ‌高效的传动性能‌
   ‌传动效率‌高达99.7%
   ‌承载能力‌较直齿式提升15%-20%
   鼓形曲线优化啮合接触，减少棱边磨损

3. ‌优化的结构设计‌
   外齿套齿端呈喇叭形状，便于装拆
   分离式/整体式密封设计适应不同工况
   可选高精度动平衡版本满足高速传动需求

4. ‌耐久性与维护优势‌
   强制稀油润滑可将磨损量降至脂润滑的10%
   维修周期显著延长
   齿面经渗碳淬火处理，表面硬度HRC50-60

GIICL型鼓形齿联轴器特别适用于以下场景：

1. ‌重工业领域‌：冶金轧钢设备、矿山机械、起重运输机械


2. ‌能源设备‌：发电机组、燃气轮机轴系传动


3. ‌流程工业‌：石油化工设备、通用机械传动系统


4. ‌特种应用‌：船舶推进系统、玻璃工业搅拌机等

‌安装注意事项‌

1. 确保良好密封和润滑状态


2. 校正中心偏差，避免过盈安装


3. 按要求检查内外齿径向间隙

GIICL型鼓形齿式联轴器通过创新的鼓形齿设计，解决了传统联轴器在重载、大偏移工况下的技术瓶颈，其优异的补偿能力、传动效率和耐久性使其成为现代工业传动系统的优选部件。
