4000mm中厚板主扎机万向轴

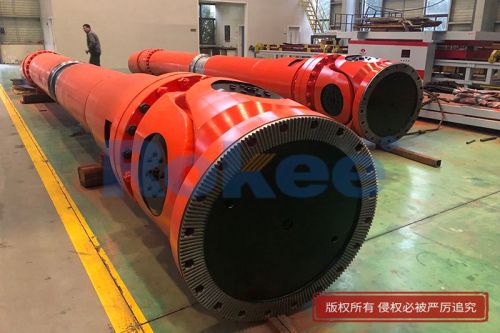

4000mm中厚板主轧机作为宽厚板轧制生产线的核心重型装备，承担着将钢坯压制成符合厚度、宽度规格板材的关键任务，而万向轴则是连接主电机与轧辊、实现动力高效传递的核心部件，其结构设计、性能指标与适配种类，直接决定了轧机的运行稳定性、轧制精度和连续作业能力。这类万向轴区别于普通工业传动部件，专为冶金行业重载、冲击、高温、多粉尘的恶劣工况打造，整体构造围绕大扭矩传递、角度补偿、轴向伸缩三大核心功能优化，各部件协同配合，才能适应中厚板轧制过程中频繁的载荷波动与轧辊位置调整需求。从核心结构来看，4000mm中厚板主轧机万向轴以十字轴式为主流构型，整体由两端叉头、十字轴、轴承组件、花键副、密封防护结构及连接法兰等部分组成，没有多余的冗余设计，每一个部件都承载着特定的力学功能，共同构成完整的重载传动体系。两端叉头分为主动端与从动端，主动端通过法兰与减速机或电机输出轴相连，从动端直接对接轧辊轴头，材质多选用高强度合金锻钢，经过精密锻造与热处理后，具备足够的抗弯、抗扭强度，能够承受轧制过程中瞬间爆发的冲击载荷，避免出现变形、开裂等问题；十字轴作为整个万向轴的传动枢纽，呈十字对称结构，四个轴颈分别与两端叉头的轴承座配合，通过自身的灵活转动，实现两轴之间不同角度的动力传递，解决电机轴与轧辊轴不同心、存在夹角的传动难题，其轴颈部位经过表面强化处理，耐磨性与疲劳强度大幅提升，可适配长期连续运转的工况；轴承组件选用重载滚子轴承，搭配专用的润滑结构，既能承受径向与轴向的复合载荷，又能减少转动过程中的摩擦损耗，保证传动效率；花键副是实现轴向伸缩补偿的核心结构，可根据轧辊辊缝调整、设备热胀冷缩带来的轴向位移变化，自动适配长度，避免传动系统出现额外应力，保障动力传递的连续性；密封防护结构则针对轧机现场的高温辐射、氧化铁皮、高压冷却水等恶劣环境设计，采用多层组合密封形式，有效阻隔外界杂质侵入轴承与传动间隙，同时防止内部润滑介质泄漏，延长核心部件的使用寿命。
在性能表现上，4000mm中厚板主轧机万向轴具备多项适配重载轧制工况的核心优势，首先是良好的扭矩传递能力，能够满足4000mm级中厚板轧机大功率电机的动力输出需求，平稳传递额定扭矩的同时，可短时承受咬钢、抛钢过程中产生的峰值载荷，不会出现动力中断或部件损坏的情况，保障轧制流程顺畅；其次是优异的角度补偿性能，在轧辊上下调整、设备安装偏差等因素导致两轴存在一定夹角时，依旧能保持连续均匀的传动，不会出现卡顿、异响或动力损耗过大的问题，兼顾传动稳定性与轧制精度；再者是良好的抗冲击与抗疲劳性能，中厚板轧制过程中，每一块钢坯的咬入都会带来一次明显的冲击，长期反复的载荷作用下，万向轴需具备出色的疲劳寿命，其核心部件通过合理的材质配比与热处理工艺，兼顾表面硬度与心部韧性，既耐磨抗损，又能缓冲冲击，减少疲劳裂纹的产生；此外，这类万向轴还具备较强的环境适配性，可在高温、多粉尘、潮湿的冶金现场长期稳定工作，密封结构与润滑系统经过特殊优化，日常维护频次适中，能够适配轧机连续化生产的作业模式，减少非计划停机时间，提升整条生产线的作业效率。同时，其整体结构紧凑，占用空间小，能够适配4000mm中厚板主轧机的有限安装空间，安装与拆卸流程相对便捷，便于后期的检修与部件更换，降低设备维护成本。
按照结构设计与适用工况的差异，4000mm中厚板主轧机万向轴主要分为整体式叉头结构与剖分式轴承座结构两大类，两类万向轴各有侧重，可根据轧机的型号、轧制工艺与维护需求灵活选用。整体式叉头结构的万向轴，叉头与连接部位为一体化锻造成型，没有拼接缝隙，整体刚度与强度更高，抗冲击能力更强，适合轧制厚度较大、载荷波动剧烈的中厚板工况，能够承受更大的峰值扭矩，传动稳定性更优，不过后期轴承部件的维护与更换相对繁琐，需要整体拆卸后进行作业；剖分式轴承座结构的万向轴，轴承座采用分体式设计，无需拆卸整个万向轴，即可快速完成轴承的检查与更换，维护便利性大幅提升，可有效缩短检修停机时间，适合对生产连续性要求较高的生产线，其整体强度同样能满足常规中厚板轧制需求，兼顾了性能与维护便捷性，是目前4000mm中厚板主轧机中应用较为广泛的类型。除此之外，根据轴向伸缩形式的不同，还可分为固定式与伸缩式万向轴，伸缩式万向轴凭借花键副的灵活调节功能，适配范围更广，可应对轧辊调整、设备热变形带来的轴向位移变化，几乎成为4000mm中厚板主轧机的标配类型，而固定式万向轴则适用于轴向位置固定、无位移补偿需求的特定传动场景，应用范围相对局限。
从实际用途来看，4000mm中厚板主轧机万向轴是宽厚板冶金生产线中不可替代的核心传动部件，核心用途集中在中厚板的轧制生产全流程，主要连接轧机主传动系统的动力输出端与轧辊工作端，将电机产生的强大动力平稳、高效地传递至轧辊，驱动轧辊完成对钢坯的压延轧制，实现钢坯到中厚板材的形态转变。适配4000mm轧机的生产规格，这类万向轴可支撑生产线轧制宽度达标、厚度范围宽泛的中厚板材，覆盖普通碳素结构板、低合金高强度板、船用板、桥梁板、容器板等多种品类，满足船舶制造、桥梁工程、压力容器生产、机械制造、钢结构建筑等多个领域的原材料需求。在实际生产中，无论是粗轧阶段的大压下量轧制，还是精轧阶段的精度调整，万向轴都能持续稳定地传递动力，保证轧辊转速与扭矩的均匀输出，进而保障板材的厚度均匀性、板面平整度与内部组织致密性，提升中厚板的产品质量。同时，得益于其出色的重载与抗冲击性能，可适配轧机的可逆式轧制工艺，满足反复轧制、多道次加工的生产需求，适配大批量、连续化的中厚板生产模式，是提升4000mm中厚板生产线产能与产品合格率的关键部件。除此之外，这类万向轴的设计理念与性能参数，也可延伸应用于其他规格的宽厚板轧机、重型板材加工设备等冶金装备，经过针对性的结构微调后，能够适配不同吨位、不同规格的重载传动需求，在重型冶金装备传动领域具备广泛的应用延伸性，成为支撑宽厚板行业高效生产、高质量发展的重要基础部件。
