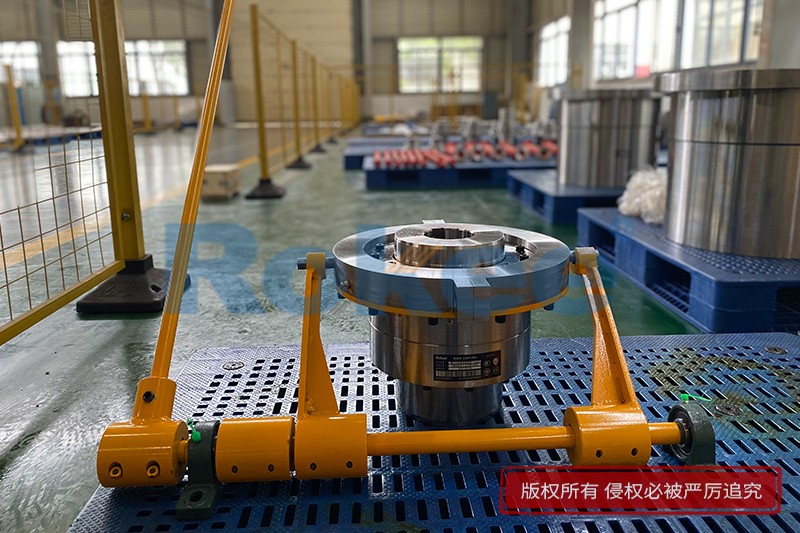

拔叉齿式联轴器
拔叉齿式联轴器是一种结合了拔叉机构与齿式啮合特性的高性能联轴器，通过精密加工的合金钢拨叉实现动力切换，允许轴向位移补偿和角向偏转。通过拔叉的轴向运动驱动齿套啮合，实现动态扭矩传递，同时通过鼓形齿的曲面接触自适应补偿轴系偏差，降低振动与噪声。
在机械传动系统的核心部件中，联轴器承担着连接轴系、传递扭矩、补偿偏差的关键使命。其中，拔叉齿式联轴器凭借“齿式啮合传力+拔叉离合控速”的复合特性，在需要频繁切换传动状态的重载工况中脱颖而出，成为冶金、矿山、石油化工等行业不可或缺的传动装备。它既延续了齿式联轴器的高承载优势，又通过独特的拔叉机构突破了传统联轴器的固定连接限制，实现了动力传递的灵活启停与分离，为复杂工况下的设备运行提供了可靠保障。
拔叉齿式联轴器的核心优势源于其科学的结构设计，主要由外齿轴套、内齿圈、拔叉机构、滑移轴套及密封装置等部分组成。外齿轴套通常采用鼓形齿结构，齿顶加工成圆弧状，这种设计使其能自适应一定的角向偏差和径向位移，减少啮合过程中的冲击与磨损。内齿圈与外齿轴套精准啮合，是扭矩传递的核心接触部件，其齿面经过精密加工和热处理，确保足够的硬度与耐磨性。拔叉机构作为区别于普通齿式联轴器的关键组件，通过拨杆与滑移轴套连接，可在液压、气动或机械驱动下带动滑移轴套轴向移动，实现外齿轴套与内齿圈的啮合或分离，从而完成动力的接通与切断。密封装置则能有效阻挡粉尘、杂质进入啮合面，同时防止润滑剂泄漏，保障内部部件的稳定运行环境。
从工作原理来看，拔叉齿式联轴器实现了“传动”与“离合”的双重功能统一。在动力传递状态下，拔叉机构处于锁定位置，滑移轴套将主动端与从动端的外齿轴套精准衔接，使扭矩通过外齿轴套与内齿圈的啮合关系平稳传递，传动效率可达99%以上，能轻松适配低速重载的工况需求。当设备需要紧急制动、检修或切换工况时，外部驱动装置带动拨杆操控拔叉，拔叉推动滑移轴套沿轴向移动，使主动端与从动端的齿部脱离啮合，动力传递瞬间中断，从而避免因强制停机导致的轴系冲击损伤，降低设备故障风险。此外，鼓形齿的设计让联轴器在运行过程中能自动补偿两轴之间的安装偏差，包括径向位移≤4.5mm、轴向位移≤11mm和角向偏差≤6°，大幅提升了轴系传动的稳定性。
相较于普通齿式联轴器，拔叉齿式联轴器的独特价值体现在三个方面。一是离合操控灵活高效，无需拆解设备即可实现动力的快速切换，响应时间短，尤其适用于需要频繁启停或工况切换的设备；二是承载能力更强，齿面啮合的传力方式使单位面积承载压力更小，配合高强度合金钢材质的应用，能传递更大的公称扭矩，适配大型重型机械的传动需求；三是适应性更广，通过合理的密封与润滑设计，可在高温、多粉尘、有腐蚀性介质的复杂环境中稳定工作，突破了普通联轴器的工况限制。这些优势使其在多个重工业领域得到广泛应用。在冶金行业，它用于轧钢机主传动系统和连铸设备的轴系连接，能适应高温、重载的严苛工况；在矿山机械中，球磨机、破碎机的动力传递离不开它的稳定支撑，可有效抵御冲击载荷与粉尘侵蚀；在石油化工领域，它为压缩机、反应釜等设备提供轴系连接，能补偿管道热变形带来的位移偏差；此外，在起重运输、船舶动力等系统中，它也凭借可靠的性能成为核心传动部件之一。
要充分发挥拔叉齿式联轴器的性能优势，规范的安装、润滑与维护至关重要。安装环节需严格控制两轴的同轴度与平行度，偏差超出允许范围会产生附加力矩，加速齿面磨损和轴承损坏。安装前应彻底清洁轴端与联轴器连接面，去除油污、铁锈等杂质，确保连接牢固贴合；同时要做好对位标记，回装时精准对齐，减少轴系动平衡偏差。润滑管理是延长使用寿命的关键，需定期加注专用齿轮润滑剂，保持齿面形成均匀油膜，既能减少磨损，又能起到降温、防锈的作用，但要控制注油量，避免过量润滑导致涡流损耗或漏油污染。
日常维护中，需周期性检查齿面磨损情况，若发现点蚀、胶合、齿面剥落等缺陷应及时处理；同时关注拔叉机构的灵活性，检查拨杆、滑移轴套的移动是否顺畅，有无卡滞现象，确保紧急情况下能顺利完成离合动作。此外，要严格控制设备运行载荷，避免长期超载或短期冲击载荷导致齿面塑性变形；非设计允许情况下，应减少突然反转操作，防止齿面承受反向冲击引发疲劳损坏。在高温环境下使用时，需加强散热措施，避免润滑剂失效和材料性能下降；在多粉尘环境中，要定期检查密封装置的完整性，及时更换损坏的密封件，防止杂质进入内部。
作为机械传动领域的重要创新成果，拔叉齿式联轴器以其灵活的离合功能、可靠的承载性能和广泛的适应性，为重型机械的高效稳定运行提供了核心保障。随着工业设备向大型化、智能化方向发展，对传动部件的性能要求不断提升，拔叉齿式联轴器的设计也将持续优化，在材质升级、结构轻量化、操控自动化等方面实现突破。未来，它将在更多高端装备制造领域发挥作用，为工业生产的高效化、安全化发展注入更强动力。
