中间接轴鼓形齿联轴器
中间接轴鼓形齿联轴器通过其独特的设计结构，能够有效补偿传动系统中的轴向、径向和角向偏差，广泛应用于冶金、矿山、石油化工、起重运输等多个工业领域。
基本型鼓形齿联轴器（GICL、GIICL系列）是应用广泛的类型，适用于大多数常规传动场合。GICL型为短型设计，结构紧凑；GIICL型为长型设计，具有更好的补偿能力。这两种型号通常由两个带外齿的半联轴器和两个带内齿的外套组成，通过内外齿的啮合传递扭矩。它们特别适用于低速重载工况，如冶金、矿山、起重运输等行业，也广泛应用于石油、化工、通用机械等各类机械的轴系传动。
带中间套型（WGT系列）是另一类重要产品，其特点是在两个半联轴器之间增加了中间连接套。这种结构特别适用于轴间距较大的传动系统，能够有效延长传动距离。WGT型联轴器根据中间套长度的不同分为多种规格，用户可根据实际需要选择。中间套设计还便于设备的安装和拆卸，在需要频繁维护的设备中优势明显。此外，这类联轴器通常具有更大的角向补偿能力，可达1°30′，比直齿联轴器提高了50%。

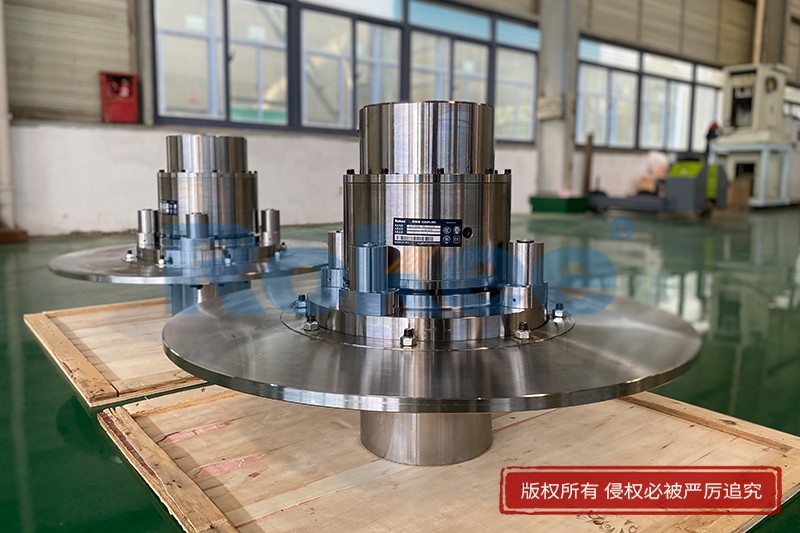

专用型鼓形齿联轴器包括多种针对特殊工况设计的产品。WGP型带制动盘鼓形齿式联轴器集成了制动功能，适用于需要快速制动的设备；WGC型为垂直安装鼓形齿式联轴器，专门用于立式传动装置；WGZ型带制动轮鼓形齿式联轴器则兼具传动和制动双重功能。此外，还有TGL型尼龙内齿圈鼓形齿式联轴器，其内齿圈采用工程塑料制成，具有更好的缓冲减振性能，适用于有振动抑制需求的场合。
中间接轴鼓形齿联轴器是工业传动系统中一类重要的挠性连接部件，凭借独特的结构设计与稳定的传动性能，在各类重型机械与长距离传动场景中发挥着不可替代的作用。其核心构造由主动半联轴器、从动半联轴器、中间轴、鼓形齿结构及配套连接件组成，各部件协同配合，既实现扭矩的高效传递，又能应对复杂工况下的多维位移补偿，适配工业生产中的多样化需求。
鼓形齿的特殊设计是这类联轴器的核心优势所在，与传统直齿联轴器相比，其外齿被加工成球面弧形，球面中心与齿轮轴线重合，同时齿侧间隙经过优化调整，不仅增大了齿面接触面积，降低了单位面积受力，还显著提升了齿间啮合的稳定性与耐磨性。中间轴作为连接主动与从动半联轴器的关键部件，不仅承担着扭矩传递的桥梁作用，更能通过自身结构特性，配合鼓形齿啮合，实现对轴向、径向及角向位移的有效补偿，这一特性使其在长距离传动场景中具备明显优势。当传动系统运行时，主动半联轴器接收动力后，通过中间轴将扭矩平稳传递至从动半联轴器，鼓形齿在啮合过程中可通过齿面滑动与微小摆动自动调整位置，即便两轴存在安装偏差、温度变化引发的热胀冷缩，或是负载波动导致的轴系偏移，也能保持稳定啮合，避免刚性冲击对设备造成损伤。
在材质选用与加工工艺上，中间接轴鼓形齿联轴器多采用高强度合金钢锻造而成，关键的外齿轴套与内齿圈会经过渗碳淬火或氮化处理，大幅提升齿面硬度与整体结构强度，确保其能承受重型负载与频繁的冲击载荷。密封系统的设计同样重要，通过端盖、密封件等部件的配合，可有效防止润滑脂泄漏与外部灰尘、杂质侵入，为齿面啮合提供良好的工作环境，延长部件使用寿命。润滑系统则通常配备注油接口，便于定期补充润滑脂，减少齿面摩擦磨损，维持传动效率。
这类联轴器的应用场景广泛，尤其适合需要长距离传动、设备安装同轴度偏差较大的重型机械领域。在冶金行业，轧钢机、连铸机的主传动系统中，它能适配高温、重载的工况，平稳传递动力并补偿轴系偏移，保障生产连续进行；在矿山机械中，破碎机、球磨机、带式输送机等设备通过其实现动力衔接，应对复杂工况下的负载波动与安装偏差；在船舶工业中，推进轴系等长距离传动场景，借助中间接轴的结构优势，可有效降低安装精度要求，同时确保扭矩传递的稳定性；此外，在起重运输、石油化工、电力设备等领域，其也能凭借优异的承载能力与补偿性能，适配不同工况的传动需求。
科学的选型与规范的安装维护，是保障中间接轴鼓形齿联轴器长期稳定运行的关键。选型时需结合传动系统的扭矩大小、转速范围、位移补偿需求、工况环境等因素综合考量，匹配适配的规格与结构形式，同时兼顾安装空间与设备兼容性。安装过程中，需确保轴端清洁无杂物，避免划伤齿面，通过专业工具调整轴系对中精度，将偏差控制在允许范围内。对于过盈配合的部件，可采用油浴加热的方式进行装配，严禁用锤击方式安装，防止损伤部件或影响结构精度；螺栓紧固需按照十字交叉顺序分步操作，确保受力均匀。
日常维护中，需定期检查联轴器的运行状态，观测振动、温度与噪声是否正常，若出现异常需及时停机排查，检查对中性与部件磨损情况。润滑管理需根据工况环境定期补充润滑脂，高温、重载工况下应缩短润滑周期，补充前需彻底清理旧油脂与污染物，避免混合润滑引发磨损加剧。同时，定期检查齿面磨损、螺栓紧固状态及密封性能，若齿面出现严重磨损、点蚀或裂纹，需及时研磨修复或更换部件，确保传动系统的安全性与稳定性。合理的维护可有效延长联轴器使用寿命，降低设备停机风险，为工业生产的连续高效运行提供保障。
中间接轴鼓形齿联轴器凭借兼顾高承载能力与多维补偿性能的特点，成为现代工业传动系统中的重要组成部分。其结构设计贴合复杂工况需求，材质与工艺保障了运行可靠性，广泛的应用场景与规范维护后的长效性，使其在工业生产中占据重要地位，为各类重型机械与长距离传动设备的稳定运行提供了坚实支撑。
