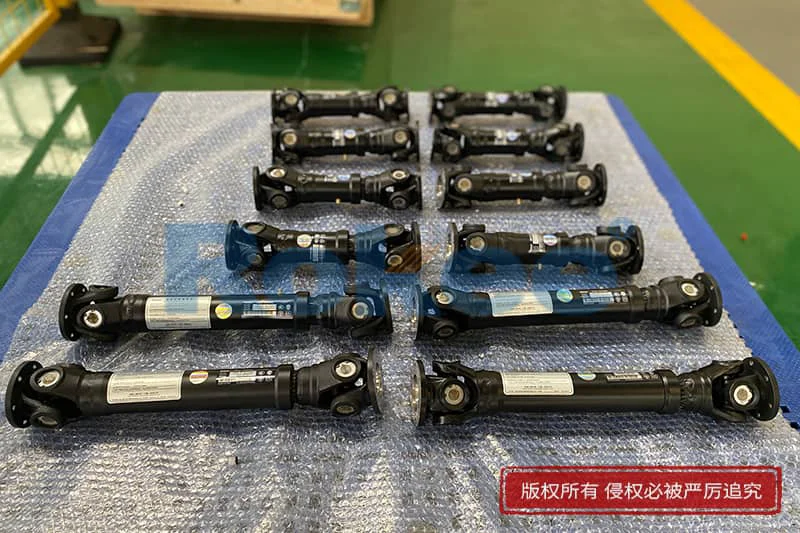

十字轴万向联轴器结构原理
在工业传动系统中，当两根传动轴无法保持共线安装，或运行中因设备振动、负载变化产生轴线偏移时，需专用连接部件实现稳定动力传递，十字轴万向联轴器便是这类场景中应用广泛的机械传动元件，凭借独特结构设计，可有效补偿两轴角度偏差，可靠传递转矩与旋转运动，适配多个工业领域的复杂工况。
十字轴万向联轴器的结构由多个精密部件协同构成，核心组件包括十字轴、叉形件、轴承组件，辅以润滑系统与防尘密封装置，各部件分工明确、配合紧密，保障整体传动性能。十字轴作为核心传动部件，呈“十”字形结构，由两个相互垂直的轴颈组成，材质多选用合金钢经锻造与热处理制成，既能提升耐磨性与结构强度，又能承受交变扭矩以减少疲劳损伤，现代设计中常采用空心结构，兼顾减重与润滑油通道的双重功能，其四个轴颈表面经精磨加工，确保与后续部件的精密配合。
叉形件又称万向节叉，分为主动叉与从动叉，分别与主动轴、从动轴连接，通常通过花键或法兰固定，叉头部位开有精确的轴承座孔，用于安装轴承组件。叉形件多采用锻造成型工艺，既能保证足够刚性，又能减轻自身重量，应对重载与冲击载荷时不易变形，为动力传递提供稳定支撑。轴承组件是减少摩擦、保障灵活转动的关键，常见类型为滚针轴承，由滚针、保持架与外圈组成，具备紧凑结构与高承载能力，部分场景会选用自润滑材质的滑动轴承，降低维护需求；轴承组件配套设置密封装置，多为橡胶油封或金属防尘盖，可防止润滑剂泄漏与灰尘、水汽等污染物侵入，延长部件使用寿命。
润滑系统由油嘴、油道组成，需定期注入润滑脂，在十字轴轴颈与轴承之间形成油膜，有效降低摩擦磨损，提升传动平稳性与部件耐久性，这也是保障联轴器长期稳定运行的重要环节。防尘罩则整体覆盖核心部件，进一步阻隔外部污染物，适配冶金、矿山等恶劣工业环境的使用需求。
十字轴万向联轴器的工作核心的是通过铰接结构实现非共线两轴的动力传递与角度自适应调节。工作时，主动轴带动主动叉旋转，主动叉通过轴承组件驱动十字轴同步转动，十字轴再将动力传递至从动叉，带动从动轴旋转，完成动力传导。在此过程中，轴承组件允许十字轴在叉形件的轴承座孔内自由摆动，当两轴存在角度偏差时，十字轴可通过自身旋转调节，适配轴线的动态偏移，满足设备运行中因振动、负载变化产生的角度调整需求。
需注意的是，单十字轴万向联轴器在角度传动时会出现瞬时速度波动，即主动轴匀速旋转时，从动轴转速会呈现周期性变化，这种波动可能导致传动系统产生扭转振动，影响部件寿命与传动稳定性。因此，实际应用中多采用双万向节串联布置，通过两节联轴器的协同作用，消除单节结构的速度波动问题，实现两轴等角速连续回转，适配高速、重载的传动场景。
这类联轴器具备承载能力强、结构紧凑、维护便捷等特性，传动效率可达较高水平，能传递从数百牛·米到数万牛·米的转矩，适配轻型输送设备与重型冶金轧机等不同场景，广泛应用于汽车、工程机械、冶金、船舶、农业机械等领域。其性能表现与部件材质、加工精度、润滑状况密切相关，优质的材质与精密加工能提升耐磨性与结构强度，定期润滑与密封维护则可延长使用寿命，保障传动系统的稳定运行，作为基础机械传动部件，它为各类工业设备的高效运转提供了重要支撑。
