弹性柱销联轴器
弹性柱销联轴器是一种结构简单制造容易，无需润滑，装拆弹性柱销便捷的传动基础件，利用两个带法兰孔的半联和置于起重的非金属弹性柱销来传递扭矩，适用于中低速和中低扭矩场合。
在工业传动系统的核心部件中，联轴器承担着连接动力源与执行机构、传递扭矩并补偿轴线偏差的关键使命。弹性柱销联轴器凭借其结构简单、维护便捷、缓冲减振的独特优势，成为通用机械、重型装备、轻工制造等多个领域的主流选择。其中，LX、HL、LXZ、HLL四种弹性柱销联轴器作为应用广泛的系列产品，虽同属弹性柱销传动范畴，却在结构设计、性能侧重和适用场景上各有专攻，精准匹配不同工况下的传动需求。
弹性柱销联轴器的核心传动逻辑，是通过非金属弹性元件（如尼龙、聚氨酯、橡胶等）与金属柱销的组合，在传递扭矩的过程中实现振动吸收和轴线偏差补偿。与刚性联轴器相比，其优势在于能有效缓解设备启动时的冲击载荷，降低运行过程中的振动传递，减少因安装偏差或热胀冷缩导致的轴系附加应力，从而延长传动系统整体寿命。LX、HL、LXZ、HLL系列均遵循这一核心逻辑，但通过结构优化形成了差异化的性能定位，以适配从常规轻载到重载制动的多元工况。
作为弹性柱销联轴器的基础款型，LX弹性柱销联轴器与HL弹性柱销联轴器共同构成了通用传动场景的核心选择，二者均属于无附加功能的标准型结构，侧重基础传动性能的稳定性。LX弹性柱销联轴器采用对称式半联轴器设计，柱销孔沿法兰圆周均匀分布，弹性元件选用高强度尼龙6或聚氨酯材质，通过剪切形变传递扭矩，具备良好的耐磨性和抗腐蚀性。其结构设计的核心优势在于拆装便捷，更换柱销时无需移动两半联轴器，大幅降低了维护停机时间，尤其适用于中低速、中小扭矩的通用机械场景，如小型风机、清水泵、皮带输送机等设备的传动连接。在实际应用中，LX系列的扭矩传递范围通常在16~16000N·m之间，转速极限可达6000rpm，能满足多数常规工业设备的基础传动需求。
HL弹性柱销联轴器与LX系列同属基础型，但在结构细节上进行了优化升级，更侧重传动效率与载荷适配性的平衡。与LX系列相比，HL系列的柱销与弹性套采用锥形配合设计，接触应力较传统直孔结构降低40%，弹性元件的使用寿命可提升3倍以上。同时，其半联轴器本体采用HT250灰铸铁或42CrMo合金锻钢材质，根据载荷需求差异化配置：轻载场景选用灰铸铁保证成本优势，重载场景则采用调质处理的合金锻钢，抗拉强度可达250MPa以上，能适配中等冲击载荷的工况。HL系列的典型应用场景包括空气压缩机、小型破碎机、纺织机械主传动等，在这些场景中，设备运行的扭矩波动相对温和，对传动平稳性的要求高于极端载荷的承载能力，HL系列的结构优化恰好能满足这一需求。

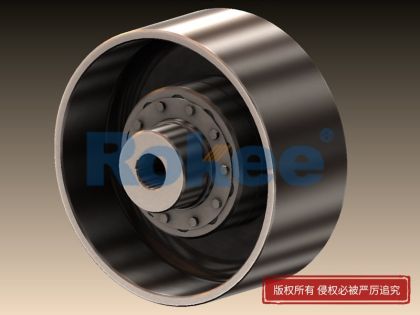

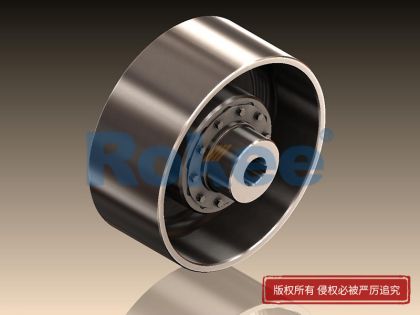

在需要制动功能的传动系统中，LXZ弹性柱销联轴器与HLL弹性柱销联轴器凭借带制动轮的特殊设计，成为专用场景的优选方案。这两种系列均在基础型结构上集成了钢制制动轮，制动轮外圆表面经淬火处理，硬度可达HB260-300，具备良好的耐磨性和制动稳定性，能精准匹配需要紧急制动或频繁启停的设备需求。LXZ弹性柱销联轴器的制动轮与半联轴器采用一体式设计，结构紧凑，占用安装空间小，适用于安装基础受限的制动场景，如小型起重机、电梯曳引机、包装机械等设备。其弹性元件同样选用尼龙或聚氨酯材质，温度适应性范围为-20℃~+70℃，能满足多数室内工业环境的使用要求，同时具备±1.5mm的轴向位移补偿和±0.5°的角向补偿能力，可有效缓解制动过程中产生的冲击振动。
HLL弹性柱销联轴器则属于LXZ系列的强化版，更侧重重载制动场景的可靠性。与LXZ系列相比，HLL系列的制动轮厚度增加20%，制动面宽度扩大，制动扭矩承载能力提升50%以上，能适配大型矿山设备、港口起重机、冶金辅助设备等重载制动场景。在结构设计上，HLL系列采用分体式制动轮与半联轴器连接方式，便于制动轮的单独维护和更换，降低了后期运维成本。同时，其弹性柱销采用分体式设计，允许单根更换，维护成本较整体更换降低70%，尤其适用于大型设备的连续生产场景，可避免因单个弹性元件失效导致的整机停机。在极端工况下，HLL系列可选用耐油耐臭氧的氟橡胶弹性套，温度适应性扩展至-40℃~+120℃，能满足冶金、化工等恶劣环境的使用要求。
四种系列的差异化特性，使其在工业领域形成了互补的应用格局，覆盖从通用轻载到重载制动的全场景需求。在通用机械制造领域，LX系列凭借高性价比和便捷维护，广泛应用于小型泵阀、风机、输送机等设备，某水处理厂的清水泵系统采用LX6型弹性柱销联轴器，运行3年未出现弹性元件失效问题，维护成本较传统刚性联轴器降低60%；HL系列则在纺织机械和压缩机领域表现突出，某纺织厂的涤纶纺纱机主传动采用HL5型联轴器，有效吸收了纱线卷绕过程中的扭矩波动，纱线断裂率降低了35%，设备运行稳定性显著提升。
在重型装备领域，LXZ与HLL系列的制动功能展现出不可替代的价值。某小型港口的电动起重机采用LXZ5型联轴器，其一体式制动轮设计适配起重机紧凑的安装空间，制动响应时间控制在0.5秒以内，有效保障了吊装作业的安全性；某大型矿山的井下提升机则选用HLL8型联轴器，强化版制动轮能承受200%的瞬时过载，在矿石提升过程中频繁启停和制动的工况下，连续运行18个月未出现制动失效问题，设备可用率提升至99.2%。值得注意的是，在特殊环境应用中，四种系列均可通过材质升级适配需求：在化工腐蚀性环境中，可选用耐酸碱的尼龙弹性元件；在高温环境中，更换为碳纤维增强弹性体后，温度适应性可提升至+150℃；在低温环境中，采用特种橡胶弹性套可保障-40℃下的弹性性能不衰减。
合理选型是发挥四种联轴器性能优势的关键，选型过程需关注扭矩匹配、工况环境、安装条件和制动需求四大核心要素。在扭矩匹配方面，应根据设备的工作扭矩，预留1.5-2倍的安全系数：常规工况下安全系数取1.5，存在冲击载荷的矿山、破碎机等场景取2.0-2.5，避免因扭矩不足导致弹性元件过早疲劳或柱销剪切失效。例如，某钢厂因选用的联轴器安全系数不足，导致设备启动瞬间柱销断裂，造成72小时停产，此类事故可通过精准的扭矩匹配完全规避。在工况环境方面，需根据温度、湿度、腐蚀性等条件选择弹性元件材质：高温环境优先选用聚氨酯或碳纤维弹性体，腐蚀性环境选用尼龙66材质，低温环境则选用特种橡胶弹性套。
安装条件直接影响联轴器的使用寿命，四种系列均要求激光对中仪校准后的残余偏差≤0.05mm/m，热态运行时需预留0.2mm/100℃的膨胀间隙，避免因对中偏差导致的弹性元件局部过热或磨损加剧。统计数据显示，采用精密对中后，联轴器使用寿命平均提升35%，振动值降低40%以上。在制动需求方面，需明确制动扭矩和安装空间：小型设备且安装空间受限的场景选用LXZ系列一体式制动轮，大型重载设备且需要频繁维护制动轮的场景则选用HLL系列分体式设计。此外，选型时还需参考轴孔直径和连接型式，四种系列的轴孔和键槽型式均符合GB/T3852-2008标准，可与不同类型的电机、减速机轴灵活适配。
科学的维护保养是延长四种联轴器使用寿命的核心手段，需建立“日常检查-月度监测-季度复核-年度拆检”的全周期维护体系。日常检查应关注弹性元件的表面状态，若发现弹性体出现龟裂深度超1mm、压缩变形超15%或硬度变化超10%，需立即更换；月度监测需通过红外测温仪检测制动轮和弹性元件的温度分布，正常运行时表面温度应低于80℃，温度异常升高可能表明存在过载或对中问题；季度复核需重新校准对中精度，补偿设备运行过程中因基础沉降或部件磨损导致的偏差；年度拆检则需全面检查半联轴器和制动轮的磨损情况，对淬火层磨损超2mm的制动轮及时修复或更换。
在维护细节上，四种系列存在差异化要点：LX和HL系列的弹性柱销更换无需移动半联轴器，可在设备停机后直接操作，更换周期通常为8000-10000小时；LXZ系列的一体式制动轮需整体检查制动面平整度，若出现划痕深度超0.5mm需进行磨削修复；HLL系列的分体式制动轮可单独拆卸维护，更换制动轮时无需拆卸整个联轴器，大幅缩短维护停机时间。此外，所有系列均无需润滑维护，避免了润滑油脂对环境的污染，尤其适用于食品加工、制药等卫生要求严格的行业，符合现代工业绿色生产的发展趋势。
LX、HL、LXZ、HLL四种弹性柱销联轴器通过差异化的结构设计，构建了覆盖常规传动与制动传动、轻载与重载的全场景适配体系。LX系列主打通用便捷，HL系列侧重平稳高效，LXZ系列适配紧凑制动场景，HLL系列专攻重载制动需求，四者共同构成了弹性柱销联轴器的核心应用矩阵。在实际工业应用中，需结合工况载荷、环境条件、安装空间和制动需求精准选型，并通过科学的维护保养充分发挥其性能优势。
LX联轴器，HL联轴器，LXZ联轴器，HLL联轴器，弹性柱销联轴器，荣基工业科技(江苏)有限公司
