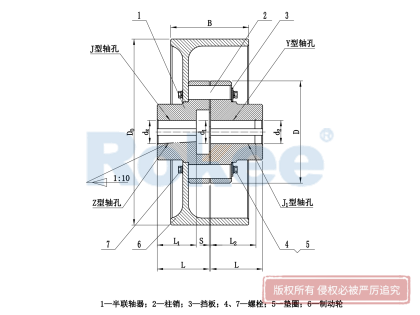

LXZ(HLL)型带制动轮弹性柱销联轴器

LXZ/HLL型弹性柱销联轴器采用带制动轮设计，适用于需制动场合。

型号	原型号	公称扭矩 N ·m	许用转速 rpm	轴孔直径 mm	轴孔长度mm			D₀	D	B	B₁	S	许用补偿量			转动惯量 kg ·m²	重量 kg
				轴孔直径 mm	Y型	J₁、J、Z型		D₀	D	B	B₁	S	轴向	径向	角向
				d₁、d₂ 、d_z	L	L₁	L	mm							角向
LXZ1	HLL1	560	5600	20、22、24	52	38	52	200	120	85	42	2.5	±1	0.15	≤0°30'	2.18	11
				25、28	62	44	62
				30、32、35	82	60	82
LXZ2	HLL2	1250	3750	30、32、35、38	82	60	82	200	160	85	40	2.5	±1	0.15		2.45	14
LXZ2	HLL2	1250	3750	40、42、45、48	112	84	112	200	160	85	40	2.5	±1	0.15		2.45	14
LXZ3	HLL3	1250	2430	30、32、35、38	82	60	82	315	160	132	66	2.5	±1	0.15		13.08	25
LXZ3	HLL3	1250	2430	40、42、45、48	112	84	112	315	160	132	66	2.5	±1	0.15		13.08	25
LXZ4	HLL4	2500	2430	40、42、45、48、50、56	112	84	112	315	195	132	66	3	±1.5	0.15		16.6	40
LXZ4	HLL4	2500	2430	60、63	142	107	142	315	195	132	66	3	±1.5	0.15		16.6	40
LXZ5	HLL5	2500	1900	40、42、45、48、50、55、56	112	84	112	400	195	168	84	3	±1.5	0.15		49.2	59
LXZ5	HLL5	2500	1900	60、63	142	107	142	400	195	168	84	3	±1.5	0.15		49.2	59
LXZ6	HLL6	3150	1900	50、55、56	112	84	112	400	220	168	84	3	±1.5	0.15		57.6	69
LXZ6	HLL6	3150	1900	60、63、65、70、71、75	142	107	142	400	220	168	84	3	±1.5	0.15		57.6	69
LXZ7	HLL7	3150	1500	50、55、56	112	84	112	500	220	210	105	3	±1.5	0.15		127.4	91
LXZ7	HLL7	3150	1500	60、63、65、70、71、75	142	107	142	500	220	210	105	3	±1.5	0.15		127.4	91
LXZ8	HLL8	6300	1900	60、63、65、70、71、75	142	107	142	400	280	168	84	4	±2	0.2		161.7	88
LXZ8	HLL8	6300	1900	80、85	172	132	172	400	280	168	84	4	±2	0.2		161.7	88
LXZ9	HLL9	6300	1500	60、63、65、70、71、75	142	107	142	500	280	210	105	4	±2	0.2		129.2	113
LXZ9	HLL9	6300	1500	80、85	172	132	172	500	280	210	105	4	±2	0.2		129.2	113
LXZ10	HLL10	11200	1500	70、71、75	142	107	142	500	320	210	105	4	±2	0.2		156	156
				80、85、90、95	172	132	172
				100、110	212	167	212
LXZ11	HLL11	11200	1220	70、71、75	142	107	142	630	320	265	132	4	±2	0.2		314	187
				80、85、90、95	172	132	172
				100、110	212	167	212
LXZ12	HLL12	16000	1220	80、85、90、95	172	132	172	630	360	265	132	5	±2	0.2		328	326
LXZ12	HLL12	16000	1220	100、110、120、125	212	167	212	630	360	265	132	5	±2	0.2		328	326
LXZ13	HLL13	22400	1080	100、110、120、125	212	167	212	710	410	298	149	5	±2	0.2		713	337
LXZ13	HLL13	22400	1080	130、140	252	202	252	710	410	298	149	5	±2	0.2		713	337
LXZ14	HLL14	35500	1080	110、120、125	212	167	212	710	480	298	149	6	±2.5	0.25		849	458
				130、140、150	252	202	252
				160、170、180	302	242	302
LXZ15	HLL15	35500	950	110、120、125	212	167	212	800	480	335	168	6	±2.5	0.25		1231	504
				130、140、150	252	202	252
				160、170、180	302	242	302

项目

LX1

LX2

LX3

LX4

LX5

LX6

LX7

LX8

LX9

LX10

LX11

LX12

LX13

LX14

—

LXZ1

LXZ2
LXZ3

LXZ4
LXZ5

LXZ6
LXZ7

LXZ8
LXZ9

LXZ10
LXZ11

LXZ12

LXZ13

LXZ14
LXZ15

—

轴向mm

±0.5

±1

±1.5

±2

±2.5

±3

径向mm

0.15

0.20

0.25

角向

≤0° 30'

在机械传动系统中，联轴器作为连接动力源与工作机构的核心部件，承担着传递扭矩、补偿轴系偏差、保障运行稳定的关键使命。其中，带制动轮弹性柱销联轴器凭借传动与制动功能的集成优势，在需要频繁启停和安全制动的工况中占据重要地位。LXZ型与HLL型带制动轮弹性柱销联轴器作为该类产品中的典型代表，虽一脉相承却各有侧重，共同为工业生产的平稳高效运行提供坚实支撑。

从结构本质来看，LXZ型与HLL型带制动轮弹性柱销联轴器共享核心设计逻辑，均由半联轴器、弹性柱销、挡圈及制动轮四大关键部件构成。半联轴器通常采用优质铸铁或铸钢材料加工而成，通过键槽与传动轴紧密配合，确保扭矩的稳定传递，其高精度的尺寸加工能减少配合间隙带来的振动损耗。弹性柱销多选用MC尼龙或聚氨酯等弹性材料制成，这类材料兼具良好的弹性变形能力与耐磨性，既能在动力传递过程中缓冲冲击载荷，又能通过自身变形补偿两轴之间的径向、轴向及角向偏差，降低轴系不对中引发的附加应力。挡圈则起到限位作用，防止弹性柱销在高速运转中发生轴向窜动，保障部件完整性。而集成的钢制制动轮是两者的核心特色，通过与制动装置配合，可实现传动系统的快速制动与安全停悬，省去了单独安装制动机构的空间与成本，使传动布局更紧凑。

尽管结构同源，但LXZ型与HLL型带制动轮弹性柱销联轴器在性能适配与工况定位上存在细致差异。根据行业应用实践，HLL型作为基础款型，更适用于中轻载、工况相对平稳的传动场景，其弹性柱销的设计侧重通用性，能满足常规转速下的扭矩传递需求，传递公称扭矩范围覆盖315～25000N.m，工作温度适应-20℃～80℃的常规工业环境。其径向许用补偿量可达0.15~0.25mm，轴向许用补偿量±0.5~3mm，角向许用补偿量0.5°，足以应对普通设备安装与运行中的轻微偏差，是通用机械领域的经济之选。

LXZ型则可视为HLL型的强化升级款，在保持核心结构不变的基础上，通过优化制动轮材质与弹性柱销规格，进一步提升了承载能力与工况适应性。其制动轮采用更高强度的钢制材料，经过特殊热处理工艺增强耐磨性与抗冲击性，能适应更频繁的制动需求。弹性柱销的截面尺寸与分布密度经过优化，使扭矩传递能力较HLL型有显著提升，更适合重载、频繁启停的恶劣工况。在矿山提升机、重型输送机等需要承受较大冲击载荷的设备中，LXZ型的优势尤为明显，其稳定的制动性能与抗疲劳特性能有效延长传动系统的使用寿命。

在应用场景的分布上，两者凭借各自特性形成互补覆盖。HLL型广泛应用于通用机械领域，如中小型风机、水泵、压缩机等设备的传动系统，这些场景对制动响应速度要求适中，载荷波动平缓，HLL型的通用性与经济性能够匹配需求。在轻工业的生产线输送机构、普通机床的进给系统中，也常能见到HLL型带制动轮弹性柱销联轴器的身影，其简单的结构设计使维护变得便捷，只需定期检查弹性柱销的磨损情况并及时更换，即可保障系统正常运行。

LXZ型则更多服务于重载、恶劣环境下的工业设备。在矿山行业，矿井提升机的起升机构依赖LXZ型实现重物的平稳升降与安全停悬，其强大的扭矩传递能力与快速制动响应能应对复杂的井下工况；在冶金行业，连铸机扇形段驱动系统面临高温、重载的双重考验，LXZ型凭借耐高温的部件设计与稳定的传动性能，成为保障生产连续性的关键部件。此外，在港口门座式起重机、重型工程车辆的传动制动系统中，LXZ型也以其可靠的性能赢得了广泛应用。

在选型与使用过程中，两者均需遵循核心参数匹配原则。首先需根据设备功率与转速计算实际需求扭矩，叠加启动冲击系数与安全系数，确保所选型号的额定扭矩满足要求；其次要根据轴系偏差情况确认联轴器的补偿能力是否适配，避免因偏差过大导致部件过早磨损；最后需结合工作环境温度、湿度等因素，选择合适的弹性柱销材料，确保在极端温度下仍能保持性能稳定。无论选择LXZ型还是HLL型，定期维护都是延长使用寿命的关键，尤其要关注弹性柱销的老化与磨损、制动轮的表面磨损情况，及时进行部件更换与润滑保养。

作为机械传动系统中的重要组成部分，LXZ型与HLL型带制动轮弹性柱销联轴器虽看似微小，却承载着保障设备平稳运行、提升生产安全的重要使命。两者以结构同源为基础，以性能差异为特色，在不同工业场景中各司其职、互补共生。随着工业制造向高精度、高可靠性方向发展，这两种联轴器也在不断优化升级，材料技术的进步使弹性柱销的耐磨性与抗老化性能持续提升，加工工艺的改进则进一步提高了制动轮的制动精度与稳定性。在未来的工业生产中，LXZ型与HLL型带制动轮弹性柱销联轴器仍将以其独特的优势，为各类机械传动系统提供坚实可靠的连接保障。
