万向节联轴器构造
在机械传动系统中，万向节联轴器是实现不同轴线轴体动力传递的关键装置，其核心价值在于能够补偿两轴之间的角度偏差、径向位移和轴向伸缩，确保动力在复杂工况下稳定传输。这种装置的可靠运行，离不开各组成部件的精准配合与合理设计，万向节联轴器的构造并非单一固定形式，而是根据应用场景演化出多种结构类型，但核心部件的功能逻辑具有共性。
核心传动组件是万向节联轴器实现扭矩传递的基础，直接决定了装置的传动效率、承载能力和角度补偿范围，不同结构类型的核心传动组件存在明显差异，其中以十字轴式和球笼式两种典型结构应用广泛。十字轴式万向节联轴器的核心传动组件主要包括十字轴、万向节叉和滚针轴承，十字轴是动力传递的核心枢纽，通常采用合金钢锻造而成，经调质或渗碳淬火处理提升耐磨性和抗冲击性，其四个轴颈均匀分布，形成十字形结构，为多角度传动提供支撑。万向节叉分为主动叉和从动叉，分别与动力输入轴和输出轴连接，叉体端部设有与十字轴轴颈匹配的安装孔，通过与十字轴的配合形成动力传递通道。滚针轴承安装在十字轴轴颈与万向节叉安装孔之间，由滚针、轴承外圈和保持架组成，能够有效减小传动过程中的摩擦阻力，同时承受径向载荷，保证十字轴与万向节叉之间的灵活转动，使两轴在一定夹角范围内仍能稳定传递扭矩。
球笼式万向节联轴器作为等速传动的典型结构，其核心传动组件包括球形外环、星形内环、传力钢球和保持架。球形外环内侧设有弧形滚道，星形内环与传动轴连接，外侧同样加工有匹配的滚道，滚道的曲线设计经过精准计算，确保传动过程中转速均匀。传力钢球通常为6-8个，均匀分布在球形外环与星形内环的滚道之间，是直接传递扭矩的关键元件，其数量和尺寸根据承载需求精准匹配。保持架的核心作用是固定传力钢球的位置，使钢球处于两轴夹角的平分面上，这是实现等速传动的关键保障，同时避免钢球在高速运转中发生碰撞或偏移，确保传动平稳性。
除核心传动组件外，辅助功能组件虽不直接承担主要扭矩传递任务，但对提升装置的使用寿命、运行稳定性和环境适应性至关重要，主要包括密封润滑系统、传动轴、连接件和限位防护结构等。密封润滑系统是保障万向节联轴器长期稳定运行的关键辅助组件，不同结构类型的密封润滑设计略有差异，但核心功能一致。对于十字轴式结构，该系统通常由油封、注油嘴和润滑脂组成，油封安装在万向节叉与十字轴的连接处，防止润滑脂泄漏和外部灰尘、杂质进入轴承内部；注油嘴设置在万向节叉或十字轴上，方便定期补充润滑脂，确保滚针轴承处于良好润滑状态。球笼式结构则多采用防尘套和专用润滑脂，防尘套通常为橡胶材质，包裹在球形外环与星形内环的连接处，形成密闭空间，避免杂质侵入和润滑脂流失，适用于高速运转场景。
传动轴是连接两端万向节的中间部件，其设计直接影响传动系统的整体稳定性。部分传动轴采用可伸缩式结构，通过花键连接实现轴向伸缩，能够适应设备运行过程中轴距的动态变化；对于长距离传动场景，传动轴需经过严格的动平衡处理，防止高速运转时产生振动，避免影响整个传动系统的稳定性。中间支承是长传动轴的重要辅助部件，通常包含橡胶减振元件和轴承组件，用于支撑传动轴的中间部位，补偿安装误差，同时减轻振动和噪声，提升传动平顺性。

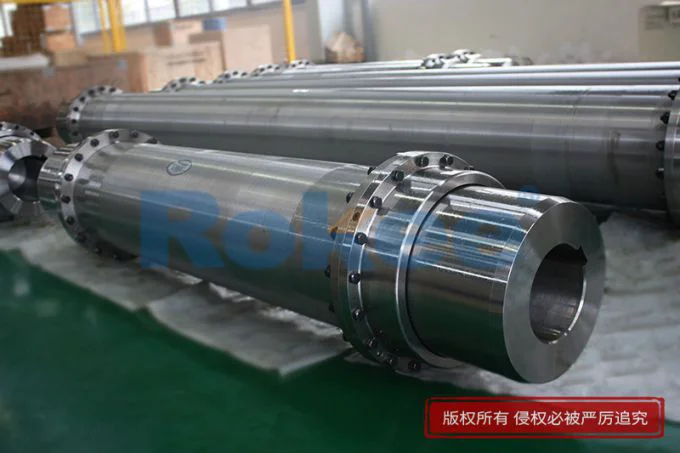

连接件是实现万向节联轴器与其他轴体连接的关键部件，常见的有法兰盘、花键接头和高强度螺栓等。法兰盘连接具有定位精准、承载能力强的特点，通过螺栓将万向节叉与轴体端部的法兰盘紧固，确保连接可靠性；花键连接则兼具传递扭矩和实现轴向伸缩的功能，适用于需要动态补偿轴向位移的场景，其齿形配合精度直接影响传动效率和使用寿命。限位防护结构主要用于限制联轴器的偏转角度和轴向位移，避免因过度偏转或位移导致部件损坏，同时部分防护结构还能起到防尘、防冲击的作用，提升装置在恶劣环境下的适应性。
此外，针对不同应用场景的特殊需求，万向节联轴器还会配备相应的专用辅助组件。例如在工程机械、船舶等重载场景中，会采用加强型十字轴和滚针轴承，提升承载能力；在精密机械传动中，会增加减振弹性元件，降低传动过程中的噪声和振动；在腐蚀性环境中，会采用不锈钢材质的部件和特殊密封结构，提升耐腐蚀性能。各类组件协同作用，构成了适配不同工况的万向节联轴器结构，使其广泛应用于汽车、冶金、工程机械、航空航天等多个领域，成为机械传动系统中不可或缺的重要组成部分。
