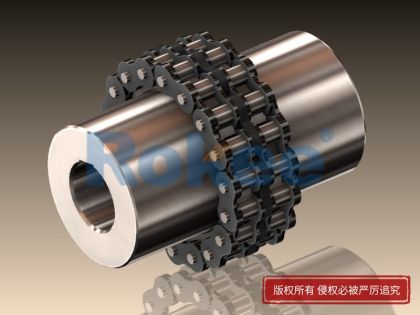

滚子链条联轴器
滚子链联轴器利用共用链条将两个带链齿的半联啮合联接，从而传递扭矩的联轴器，结构简单，装拆方便，安装精度要求低，有一定的补偿能力。
在工业机械的传动系统中，联轴器作为连接两轴、传递动力并补偿轴线偏移的关键部件，其性能直接影响设备的运行稳定性、传动效率与使用寿命。GL滚子链条联轴器凭借结构简单、适配性强、维护便捷等优势，在纺织、矿山、农机、化工等多个领域占据重要地位，成为中低速、重载工况下的优选传动衔接部件。
GL滚子链联轴器的结构设计遵循“简约而高效”的原则，核心组成部件仅包括四个关键部分：两个带齿半联轴器、双排滚子链以及防护罩。这种精简的结构设计不仅降低了制造难度，更提升了装配与拆卸的便捷性，且在拆卸维护时无需移动被连接的两轴，大幅减少了停机维护时间。
两个半联轴器是动力传递的核心承载部件，通常采用优质碳素结构钢或合金钢经锻造、机械加工及热处理制成，齿面经过淬火、渗碳等表面处理工艺，确保具备足够的硬度与耐磨性，以应对长期啮合传动产生的磨损。半联轴器的齿形设计经过精准计算，保证与滚子链的啮合，减少传动过程中的冲击与振动。双排滚子链作为动力传递的中间媒介，选用高强度合金钢制造，链节间的销轴与套筒配合紧密，兼具良好的柔韧性与抗拉强度，能够在传递较大扭矩的同时，适应一定范围内的轴线偏移补偿。防护罩则是保障运行安全与部件防护的重要结构，其主要作用包括两方面：一是防止外界灰尘、杂质进入啮合区域，避免加剧链条与链轮的磨损；二是阻挡润滑油脂飞溅，保证润滑效果的同时提升工作环境安全性，部分防护罩还具备辅助散热功能，避免设备高速运行时因温度过高影响性能。
GL链条联轴器的工作原理基于“链条-链轮”的啮合传动机制，通过双排滚子链同时与两个齿数相同的平行半联轴器链轮啮合，实现动力的平稳传递。当主动轴带动一侧半联轴器旋转时，半联轴器的轮齿通过与滚子链链节的啮合作用，驱动滚子链同步运动，进而带动另一侧半联轴器及从动轴旋转，完成从主动轴到从动轴的动力传递。在这一过程中，传动比由链轮齿数与链条节距决定，由于两个半联轴器齿数相同，其传动比恒定，能够保证动力传递的精准性。
相较于刚性联轴器，GL联轴器的核心优势在于具备一定的轴线偏移补偿能力。在实际工业应用中，受安装精度、设备运行振动、温度变形等因素影响，两轴之间不可避免会出现径向、轴向及角向偏移。GL型联轴器通过链条与链轮之间的灵活啮合关系，能够在一定范围内适应这些偏移：径向偏移通过链条的横向摆动实现补偿，轴向偏移依靠链条的伸缩余量调节，角向偏移则借助链条与链轮啮合面的角度自适应完成适配。这种偏移补偿能力使得联轴器对安装精度的要求相对宽松，降低了安装调试难度，同时减少了偏移对轴和轴承的附加载荷，延长了整个传动系统的使用寿命。
GL滚子链联轴器的广泛应用得益于其适配多元工业工况的综合性能优势，具体可总结为以下几点：
其一，结构简单、拆装便捷。如前文所述，其核心部件仅四部分，装配时无需复杂工具，拆卸时无需移动两轴，大幅提升了安装维护效率，降低了人工成本。对于需要频繁检修的设备而言，这一特性尤为重要，能够有效缩短停机时间，提升设备利用率。
其二，尺寸紧凑、轻量化设计。GL滚子链条联轴器采用紧凑的结构布局，占用设备空间小，同时整体质量较轻，有利于减轻设备整体重量，降低设备运行时的能耗。这一特性使其适用于空间受限的传动场景，如小型农机、纺织机械等设备的内部传动系统。
其三，补偿能力均衡、传动可靠。具备稳定的径向、轴向及角向偏移补偿能力，通常允许径向位移0.15-0.3mm，角位移1-1.5°，能够有效应对工业生产中常见的轴线偏移问题。在良好的润滑条件下，其传动效率高，能够保证恒定的传动比，传递功率范围广，作用在轴上的力较小，运行稳定性强，使用寿命长。
其四，环境适应性强、性价比高。能够在高温、潮湿、多尘等恶劣工况下稳定运行，这一特性使其在矿山、化工、户外农机等环境复杂的领域具有不可替代的优势。同时，相较于其他高性能联轴器，其制造成本较低，且维护过程中所需配件易采购、更换成本低，具备良好的经济性，适合大规模工业应用。
需要注意的是，GL链条联轴器也存在一定的使用局限性：反转时存在空行程，不宜用于冲击载荷过大的逆向传动；不适用高速工况（通常许用转速范围为200-4500r/min，具体需根据型号确定），高速运行时易产生振动加剧、磨损加快等问题；无法用于需要传递轴向力的场合。在选型时，需结合具体工况规避这些局限性，确保传动系统的稳定性。
GL型联轴器的选型需以具体技术参数为核心依据，确保其性能与传动系统的需求精准匹配。核心技术参数主要包括公称扭矩、许用转速、轴孔直径、轴孔长度、齿数等，不同型号的联轴器在参数上存在差异，以适配不同的传动需求。
公称扭矩是指联轴器能够长期稳定传递的扭矩，是选型的核心参数，需根据传动系统的实际传递功率与转速计算确定，确保实际传递扭矩不超过公称扭矩，避免过载运行导致部件损坏。其公称扭矩范围覆盖较广，从40N·m到25000N·m不等，可满足从小型设备到大型重载设备的传动需求。许用转速则是指联轴器在长期运行中能够承受的转速，无罩壳情况下许用转速较低，通常不超过1400r/min，加装罩壳后许用转速可提升至4500r/min，高速工况下必须加装罩壳并保证良好润滑。
轴孔直径与轴孔长度则需与被连接轴的尺寸精准匹配，轴孔直径范围通常为16-190mm，轴孔长度为38-352mm，不同型号的联轴器对应不同的轴孔规格，选型时需确保轴与轴孔的配合精度，避免出现松动或过盈过大导致装配困难的问题。半联轴器的齿数通常在12-22范围内选取偶数齿，齿数较少时链轮作用力增大，齿数较多时则补偿能力降低，需根据传动系统的偏移量与载荷情况合理选择。此外，联轴器的重量、转动惯量等参数也需纳入选型考量，避免因重量过大增加设备负荷。
凭借均衡的性能优势与良好的环境适应性，GL滚子链联轴器在多个工业领域得到广泛应用，成为众多设备传动系统的核心衔接部件。在纺织工业中，其适配于纺织机、印染机等设备的传动系统，能够适应设备长期连续运行的需求，同时其紧凑的结构设计适合纺织设备内部狭小的安装空间，补偿能力可应对设备运行中的轻微振动偏移。
在矿山与起重运输领域，GL滚子链联轴器更是发挥了重要作用。矿山机械中的研磨机、造粒机等设备通常处于低速、重载、多尘的工况下，其能够在这种恶劣环境中稳定传递动力，防护罩可有效阻挡灰尘进入啮合区域，延长部件使用寿命；起重运输设备中的输送机、提升机等设备则借助其可靠的传动性能与便捷的维护特性，降低了设备故障率，提升了运输效率。
农业机械领域也是其重要应用场景之一，拖拉机、收割机等农机设备长期在户外作业，面临高温、潮湿、颠簸等复杂工况，GL滚子链条联轴器的环境适应性与偏移补偿能力能够很好地适配这些工况，同时其低成本、易维护的特性降低了农机用户的使用与维护成本。此外，在化工、轻工等领域，其可适配于分散机、压延机等设备，能够在一定的腐蚀性环境中稳定运行，满足行业生产需求。
正确的安装调试与规范的维护保养是确保GL滚子链条联轴器长期稳定运行、延长使用寿命的关键。无论是安装阶段还是日常维护，都需遵循科学的操作流程，规避不当操作导致的性能下降或部件损坏。
在安装调试阶段，需做好前期准备工作：首先仔细检查各部件是否存在损坏、变形、裂纹等缺陷，确认零件尺寸与技术参数符合选型要求；其次清理安装现场，确保无杂物影响安装，同时清理轴与半联轴器配合表面的油污、灰尘、铁锈等杂质，保证配合精度。装配过程中，先将两个半联轴器分别安装在主动轴与从动轴上，确保链轮中心与轴中心重合，键连接需精准安装，紧固螺栓时严格按照规定扭矩操作，避免过紧或过松；随后安装双排滚子链，确保链节与链轮齿槽完全啮合，根据实际情况调整链条张紧度，通常两链轮之间用手提起链条，下垂量控制在中心距的2%-3%为宜；安装防护罩，保证密封良好、固定可靠，并使用百分表等专业工具调整两轴同心度与垂直度，确保偏差在允许范围内。调试阶段需先进行空载试运行，检查运行是否平稳、有无异常噪声与振动，再逐步加载，观察不同载荷下的传动状态，确认各项性能指标符合要求后，方可正式投入使用。
日常维护保养需建立规范的维护清单，定期进行检查与保养：一是定期检查部件状态，每周或每月查看链条与链轮的磨损情况、连接螺栓是否松动、防护罩密封是否完好，高负荷、高转速设备需增加检查频率；二是强化润滑维护，根据工况选择合适的润滑剂，高温环境需选用耐高温润滑剂，定期补充润滑油脂，确保链条与链轮啮合面润滑均匀，减少摩擦磨损，恶劣环境下需缩短润滑周期；三是及时清理杂质，定期用压缩空气或干净抹布清理联轴器表面油污与灰尘，避免杂质进入啮合区域；四是合理确定维护周期，根据工况恶劣程度调整维护频率，恶劣工况下缩短周期，维护包括零件拆解检查、清洗、润滑、易损件更换等工作。
GL联轴器在长期运行中，受工况环境、使用时长、维护不当等因素影响，可能出现多种故障，需及时诊断并采取针对性处理策略，避免故障扩大导致设备停机。
常见故障之一是链条磨损严重，表现为链节伸长、出现跳齿现象，影响传动精度。其主要原因包括润滑不足、杂质进入啮合区域、过载运行等。处理策略：先检查润滑状态与防护罩密封情况，补充润滑剂或更换损坏的防护罩；若链节伸长量超过原长度的8%，则需及时更换同规格链条，更换时确保链条与链轮齿数、节距精准匹配。
其二是半联轴器齿面磨损、胶合，表现为传动不稳定、产生异常噪声。主要原因是材料硬度不足、安装偏差过大、冲击载荷影响等。处理策略：检查半联轴器齿面硬度是否符合标准，若因材料问题导致磨损，需更换合格的半联轴器；测量两轴偏移量，重新调整同心度与垂直度；若存在冲击载荷，需评估工况是否适配，必要时调整工况或更换更适配的联轴器类型。
其三是连接螺栓松动、键脱落，表现为动力传递中断或不稳定。主要原因是安装时紧固扭矩不足、长期振动导致松动。处理策略：重新紧固螺栓并按规定扭矩校验，可选用防松垫圈增强固定效果；若键槽磨损，需修复键槽或更换半联轴器，重新安装键连接并确保配合精度。
此外，防护罩密封失效也是常见故障，会导致灰尘进入、润滑油脂飞溅。处理策略：检查防护罩密封件是否损坏，及时更换密封件；重新安装防护罩，确保密封良好，必要时对防护罩进行加固处理。
GL型联轴器以其结构简单、拆装便捷、补偿能力均衡、环境适应性强、性价比高等优势，成为工业传动系统中的可靠衔接者，在纺织、矿山、农机、化工等多元领域发挥着不可替代的作用。其性能的充分发挥，离不开精准的选型、规范的安装调试与科学的维护保养。在工业设备向大型化、精密化发展的趋势下，GL滚子链条联轴器也将通过材料升级、结构优化等方式，进一步提升性能，适配更复杂的工况需求。深入了解其结构特性与使用要点，能够更好地发挥其传动价值，降低设备运行成本，提升工业生产效率。
