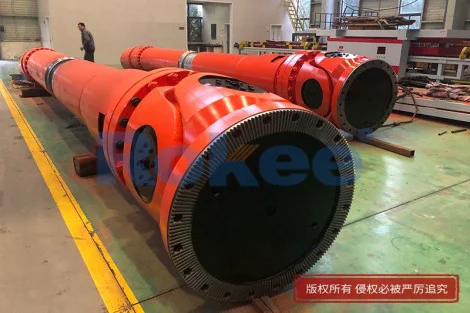

SWZ型大型万向轴
SWZ型大型万向轴（整体轴承座十字轴式万向联轴器）是重型机械传动部件，专为轧钢机械、起重运输设备等重型工业场景设计。核心特点是采用整体轴承座结构，具备高扭矩传递能力、大轴线折角补偿及长寿命，适用于高负荷、高精度的轴系连接需求。
衍生类型：BH（标准伸缩焊接型）、WD（无伸缩短型）、BF（重载型）等7种结构，满足不同安装空间与工况需求。整体轴承座提升刚性，减少振动，适合高精度传动。十字轴结构允许轴向、径向和角向偏移补偿，降低安装对中性要求。紧凑场景可选WD型，长距离传动需CH/CF型。
在大型机械传动系统中，万向轴是连接不同轴线传动轴系的核心部件，承担着传递转矩和运动的重要职责，而整体轴承座十字轴式结构的SWZ型大型万向轴，凭借其适配重载工况的特性，在多个重工业领域占据重要地位。这种万向轴通过优化结构设计，实现了在两轴存在轴线夹角的情况下，仍能保证连续回转和稳定传动，为各类重型设备的高效运行提供了可靠保障。
SWZ型大型万向轴采用整体轴承座设计，区别于传统剖分式结构，无拼接缝隙的一体化构造大幅提升了整体结构强度和抗冲击能力，能更好地适应重载环境下的力学需求。其核心组成包括整体叉头、十字轴、轴承及花键副等部件，各组件协同工作形成完整的传动体系。整体叉头多采用锻钢或铸钢材质，通过法兰与传动轴直接连接，摒弃了螺栓压紧结构，进一步强化了连接部位的强度，避免了重载传动中可能出现的松动隐患。十字轴作为动力传递的关键部件，采用合金钢制造，经精密加工后具备优异的耐磨性和抗扭性能，通过短圆柱滚子轴承支撑，可有效降低传动过程中的摩擦损耗。
该类型万向轴具备多种双联型式，能适配不同的安装需求和工况条件，回转直径覆盖较广范围，可传递的公称转矩跨度大，轴线折角控制在合理区间内，传动效率表现出色，在额定工况下能保持较高的能量传递水平，减少能源损耗。同时，其具备良好的位移补偿能力，可有效补偿径向、角向和轴向位移，应对设备运行中因安装误差、振动或热胀冷缩产生的轴线偏差，避免传动系统出现附加应力，保护上下游设备部件。
在应用场景方面，SWZ型大型万向轴广泛适配轧钢机械、起重运输机械及其他重型机械，尤其在冶金、矿山等行业的关键设备中发挥着重要作用。在钢铁生产线上，轧机、连铸机等设备需在高温、重载工况下持续运行，该类型万向轴通过选用耐高温材料和适配的润滑脂，结合整体轴承座的稳定结构，可耐受严苛的工作环境，保证动力传递的连续性。在矿山机械中，破碎机、输送机等设备面临粉尘多、振动大的工况，其优化的密封结构能有效防止杂质侵入，高韧性的十字轴和整体轴承座可抵御频繁的冲击载荷，维持设备长期稳定运转。
正确的安装、使用与维护，是延长SWZ型大型万向轴使用寿命的关键。安装时需遵循传动系统设计规定，明确主动端与从动端的安装要求，尽量使花键副远离振动源或冲击源。对于带花键副的型号，需确保花键轴与花键套的标记对正，保证两端叉头轴承孔轴线的相位差在允许范围内。安装前需清洗部件表面油渍，干燥后用扭力扳手按规定预紧力矩拧紧法兰连接螺栓，螺栓与螺母需选用高强度等级，紧固前清洁螺纹并涂抹适量胶剂，采用交错方式紧固，避免使用低硬度垫圈。
润滑维护方面，新出厂的万向轴已加注足量润滑脂，无需额外补充，但存储时间超过六个月时，上机前需重新注油。运行初期，轴承部分每周应补充一次润滑脂，工作稳定后可调整为每季度补充一次，花键副侧则每半年补充一次，常用润滑脂为二号工业锂基脂，花键副可添加少量辅助润滑物质。补充润滑脂时，需确保新油脂将旧油脂从油封处挤出，直至新油脂溢出，保证润滑充分。
日常运行中需定期巡检，关注是否存在异常响声、十字包轴向窜动、径向跳动异常及连接螺栓松动等情况，出现任一问题需立即停机检查，排查原因并及时维修。正常运行状态下，建议每半年至一年进行一次全面检修，检查十字轴轴颈、轴承外圈及滚子的接触磨损情况，测量径向间隙，观察接触面是否存在压痕、点蚀、剥落、裂纹等缺陷，对法兰叉头和焊接叉头部位进行探伤检测，排查裂纹隐患。同时检查花键副的滑动灵活性，若出现磨损、配合间隙过大或扭曲变形，需及时更换或修复。
随着大型机械向智能化、大型化、高效化方向发展，SWZ型大型万向轴也面临着更高的性能要求，需在适配更大功率传输、复杂工况稳定性、节能降耗等方面持续优化。其标准化的结构设计，不仅规范了生产制造流程，也提升了不同设备间的兼容性，便于后期更换和维护，降低企业的运维成本。在重工业生产不断升级的背景下，SWZ型大型万向轴凭借其可靠的传动性能、较强的工况适配能力，将继续在各类重型设备中发挥不可替代的作用，为工业生产的高效、稳定运行提供核心支撑。
