中间接轴蛇簧联轴器

中间接轴蛇簧联轴器是一种先进的机械传动部件，通过蛇形弹簧片的弹性变形实现动力传递，兼具齿轮联轴器的大转矩特性和弹性联轴器的缓冲性能。

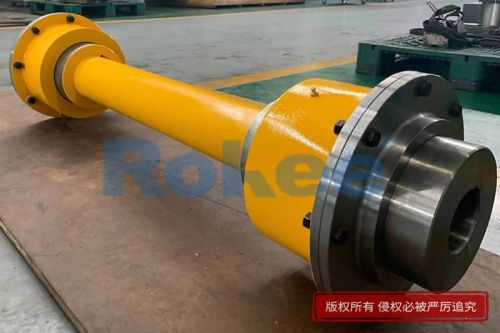

中间接轴蛇簧联轴器（SJS型）是蛇形弹簧联轴器系列中的一种特殊类型，专门设计用于需要长距离传动的轴系连接。这种联轴器通过中间轴的加入，解决了大跨度轴系传动的技术难题，同时保留了蛇簧联轴器的各项优异性能。

‌核心结构组成‌：

1. 两个半联轴节‌：通常采用优质合金钢锻造，齿面经过精密加工，形成与弹簧片匹配的齿槽；

2. 蛇形弹簧片‌：多组梯形截面弹簧钢片，经特殊热处理工艺，具有高弹性和疲劳强度；


3. 中间连接轴‌：根据传动距离定制的过渡轴体，两端配有连接法兰；


4. 防护罩壳‌：铝合金材质，防止弹簧甩出并储存润滑剂，通常分为上下两半便于安装；


5. 密封元件‌：丁腈橡胶密封圈，防止润滑脂泄漏和杂质侵入。

‌工作原理‌：

蛇簧联轴器通过弹簧片嵌入两半联轴节的齿槽实现动力传递。当主动轴旋转时，通过齿面与弹簧的接触带动从动轴转动。‌弧形齿面设计‌使接触点位置随负载变化而自动调整，形成‌变刚度特性‌——轻载时柔性缓冲，重载时刚性增强，这种非线性刚度变化使其能有效抑制系统共振。

《中间接轴蛇簧联轴器》发布于2022年11月15日
