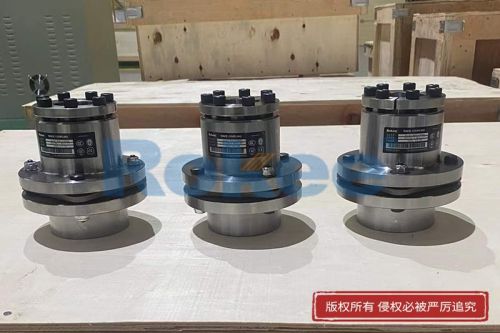

单膜片式联轴器

单膜片式联轴器是工业传动系统中常用的金属弹性挠性传动部件，凭借精简的结构与稳定的传动性能，广泛适配各类精密传动设备。该部件核心结构由两端半联轴器、单片金属膜片及紧固连接件构成，摒弃了冗余构件，整体体积小巧、自重较轻，转动惯量处于较低水平，适配空间受限的安装工况。其传动核心依托金属膜片的弹性形变实现扭矩传递，运行过程中无回转间隙，传动精度稳定，动力传输响应均匀。相较于传统传动连接件，它无需润滑维护，可适配常规温度、油污等复杂工况，同时能适度补偿轴系运行中产生的轴向、径向及角向位移，降低设备运行的附加载荷，是中小型精密传动场景中实用性较强的基础传动配件。

单膜片联轴器的整体结构设计简洁紧凑，整体构件数量少，组装逻辑简单，现场拆装与检修操作便捷。其核心承载与形变构件为单片金属膜片，多采用耐腐蚀、韧性优良的不锈钢薄板加工成型，厚度均匀、形变性能稳定，是保障传动精度与位移补偿能力的关键。两端的半联轴器多采用轻质合金材质，兼顾结构强度与轻量化特性，能够有效降低传动过程中的惯性负载。所有构件通过高强度螺栓完成固定连接，连接结构紧实，运行中不易出现松动偏移的情况。整体无橡胶、塑料等易老化非金属配件，结构耐久性更强，规避了传统弹性联轴器易老化、易磨损的常见问题，适配长期连续运行的工业工况。

单膜片联轴器的动力传递与位移补偿，均依托金属膜片的弹性形变原理实现。设备运行时，主动轴的扭矩通过半联轴器与连接螺栓传递至金属膜片，再由膜片将动力均匀传导至从动端半联轴器，完成轴系间的动力传输。在设备安装或运行过程中，当两轴出现轻微对中偏差、轴向窜动或角度偏移时，金属膜片可通过小幅弹性形变适配各类位移偏差，缓解轴系、轴承等部件承受的额外应力。这种形变补偿方式属于柔性自适应调节，不会产生机械卡顿与传动滞后，全程保持无间隙传动，保障传动系统运行的平稳性，减少设备振动与异响问题的产生。

单膜片式联轴器具备适配多类工况的综合性能优势，传动稳定性与环境适配性表现良好。该部件扭转刚性适中，扭矩传递均匀，传动过程中无空回现象，能够满足精密传动设备对动力传输精度的基础要求。金属材质的膜片与壳体结构，不受常规油污、潮湿环境影响，耐酸碱腐蚀、抗老化能力突出，可在多数常规工业环境中长期稳定运行。同时，设备运行全程无需加注润滑油、润滑脂，无需频繁检修保养，大幅降低设备后期运维成本与运维工作量。不过其位移补偿范围有限，仅适配轴系对中精度较高、位移偏差较小的传动场景，不适用于偏差波动较大的复杂工况。

基于自身结构与性能特点，单膜片式联轴器的应用场景具备明确的针对性，多用于中小型精密、轻中载传动设备。在通用工业设备领域，可适配小型风机、清水泵、输送设备等常规传动装置，保障设备平稳连续运行。在精密制造领域，常用于精密仪器、小型自动化传动机构、轻工机械设备的轴系连接，依托无间隙传动特性保障设备加工与运行精度。此外，因其轻量化、低惯量的特性，也可适配部分中高速轻型传动系统，有效降低高速运行时的动力损耗。整体来看，该联轴器更适配负载稳定、对中精度高、安装空间有限的工况，是中小功率精密传动系统的优选配件。
