发电机组用膜片联轴器

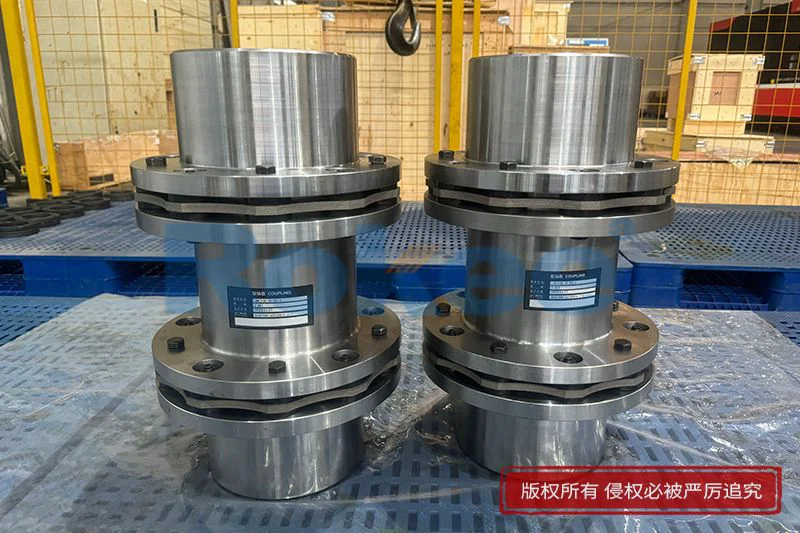

发电机组用膜片联轴器基本结构由多层不锈钢薄金属膜片组、两个轴套和连接螺栓构成。这些精密叠合的膜片通过高强度螺栓交错固定在两半联轴器上，形成既能传递扭矩又具备柔性的特殊结构。每组膜片通常由数片特定几何形状的金属薄片叠合而成，这种设计使其能够通过弹性变形有效补偿轴向、径向和角向偏差。
在发电机组运行过程中，膜片联轴器的工作原理主要体现在三个方面：一是通过膜片组的刚性连接确保扭矩的高效传递；二是利用金属膜片的弹性变形吸收机组因热膨胀、振动或安装误差导致的轴系偏移；三是通过精心设计的膜片结构衰减振动能量，降低传动系统的扭转振动。
发电机组专用膜片联轴器通常采用增强型设计，膜片材料多选用高强度不锈钢，通过优化膜片组的结构参数，可精确调节联轴器的扭转刚度、临界转速等关键性能指标，使其更好的匹配不同功率发电机组的传动需求。
在发电机组的传动系统中，联轴器作为连接发动机与发电机的核心部件，其性能直接影响机组运行的稳定性、可靠性与能效水平。膜片联轴器凭借独特的金属弹性传动结构，在发电机组领域得到广泛应用，成为替代传统齿式联轴器的重要选择。这种联轴器通过金属膜片的弹性变形实现扭矩传递与偏差补偿，无需润滑且结构紧凑，能适配发电机组高温、高速的工作环境，为动力传输提供稳定保障。
膜片联轴器的核心结构由两组半联轴器、金属膜片组及连接螺栓构成，其中金属膜片组是实现传动与补偿功能的关键部件。膜片通常采用高强度不锈钢薄板叠合而成，厚度多在0.2毫米至0.6毫米之间，常见形状包括束腰式、连杆式与圆环式等，通过螺栓交错连接于两半联轴器之间。这种结构设计使扭矩传递路径清晰，从主动端半联轴器通过传扭螺栓传递至膜片组，再由膜片组将动力传递至从动端半联轴器，实现发动机与发电机的同步运转。相较于传统联轴器，膜片联轴器取消了滑动摩擦部件，整体重量更轻，结构更为紧凑，能有效节省发电机组内部安装空间，同时降低传动过程中的能量损耗。
在发电机组的实际运行中，膜片联轴器展现出诸多适配特性。其突出的优势是具备良好的偏差补偿能力，由于制造安装误差、机组运行中的热胀冷缩、负载变化导致的机座下沉等因素，发动机与发电机的轴线易产生轴向、径向和角向偏差，而膜片通过自身弹性形变可有效吸收这些偏差，避免在轴系和轴承上产生附加载荷，从而减少设备振动与噪音，延长机组使用寿命。同时，膜片联轴器采用全金属结构，具有优异的耐高温性能，允许工作温度可达200摄氏度，完全适配发电机组运行时的高温工况，且具备耐酸、耐碱、防腐蚀特性，能适应不同环境下的机组运行需求。
传动效率与可靠性是发电机组对耦合部件的核心要求，膜片联轴器在这两方面表现优异。由于其传动过程中无旋转间隙，且无需润滑维护，不仅避免了润滑油泄漏带来的环境污染与设备损坏风险，还能保持稳定的传动效率，减少动力传输过程中的能量损失。金属膜片采用高强度合金钢材料，具有良好的抗疲劳性能和承载能力，能稳定传递发电机组的额定扭矩，同时承受启动、制动时的峰值扭矩冲击，为机组的持续稳定运行提供保障。经动平衡处理后的膜片联轴器，在高速运转时仍能保持平稳状态，进一步提升了发电机组的运行稳定性。
合理选型是确保膜片联轴器充分发挥性能的关键，需结合发电机组的工况参数综合考量。首先要匹配扭矩与转速需求，根据机组的额定扭矩和峰值扭矩选择对应的联轴器型号，通常需预留一定的安全系数以应对负载波动；同时确保联轴器的允许转速高于机组的实际工作转速，避免高速运转时因离心力过大导致部件损坏。其次要考虑轴系参数匹配，联轴器的轴孔直径、长度与形式需与发动机和发电机的轴端结构适配，确保连接可靠且预留足够的轴向补偿空间。此外，还需根据机组的安装误差、热变形量等确定联轴器的偏差补偿能力，确保其轴向、径向和角向补偿量能覆盖实际运行中的偏差需求。
正确的安装与维护能有效延长膜片联轴器的使用寿命。安装前应仔细清洗两轴端面，检查键槽等配合部位的精度，避免杂质影响连接精度；安装过程中需严格控制轴心偏差，建议将偏差控制在容许值的三分之一以内，多种偏差同时存在时需适当降低单个偏差值。安装完成后，机组正常运转一个班后应检查所有连接螺栓，发现松动及时拧紧，反复检查数次确保无松动。运行过程中，可在膜片之间涂抹二硫化钼等固体润滑剂减少微动磨损，同时定期检查膜片是否存在微裂等损伤，避免长期超载运行。在联轴器周边应安装保护罩等安全装置，防止运转过程中发生人身安全事故。
随着发电机组向大功率、高速化方向发展，对传动部件的性能要求不断提升。膜片联轴器凭借无润滑、免维护、高可靠性、良好的偏差补偿能力等优势，在发电机组传动系统中的应用愈发广泛。其不仅能提升机组运行的稳定性与能效水平，还能降低维护成本，减少停机时间，为电力生产的持续稳定提供有力支撑。在实际应用中，通过科学选型、规范安装与定期维护，可充分发挥膜片联轴器的性能优势，保障发电机组长期安全高效运行。
