太重起重卷筒联轴器
在起重设备的传动系统中，卷筒联轴器扮演着不可或缺的角色，它是连接减速器输出轴与钢丝绳卷筒的关键部件，承担着转矩传递与径向载荷承受的双重任务，同时适配设备运行中的轻微角度偏差，保障起升机构的稳定运转。这类部件广泛应用于起重机、运输机、矿山提升机等重型机械，其性能稳定性直接关系到整套设备的运行安全与使用寿命，在冶金、港口、矿山等工业场景中发挥着重要作用。

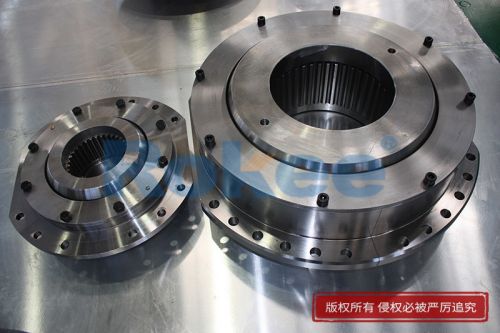

卷筒联轴器的工作环境往往伴随重载、频繁启停及工况波动，因此在结构设计上需兼顾传动效率、承载能力与调位性能。常见的结构类型根据传动原理与适配场景差异分为多种，其中鼓形齿式结构凭借紧凑的设计与高效的传动表现，在中高精度安装工况中应用广泛。其核心组成包括带鼓形齿的内齿轴套、带联接法兰的外套、承载环及密封系统，通过内外齿圈的啮合传递转矩，同时依靠球面接触面承受径向载荷。鼓形齿的特殊设计优化了齿面接触状态，避免了直齿结构在角度偏移时的应力集中问题，降低运行噪音的同时延长了磨损寿命，且能适配一定范围的角位移偏差，减少安装精度要求。
球面滚子式结构的卷筒联轴器则更侧重运行平稳性与工况适配性，由外套、球面滚子、半联轴器及密封部件组成，沿圆周分布的球面滚子嵌入对应齿孔中，既实现力的传递，又通过滚子的球面特性起到调心作用，可补偿中等程度的角位移偏差。升级款的球面滚子联轴器会采用花键副联接方式，扩大接触面积使转矩传递更均匀，有效分散应力，避免重载工况下键槽磨损、脱键等问题，适配频繁换向与大载荷需求的场景。而球铰式结构的卷筒联轴器则以出色的角度补偿能力见长，通过内球面法兰与外球面半联轴套的配合，可实现更大范围的角位移补偿，大幅降低对安装精度的要求，适合卷筒尺寸较长、设备框架易形变的工况，且维护流程相对简便，定期注油即可保障运行状态。
卷筒联轴器的工作温度范围通常在零下二十五摄氏度至八十摄氏度之间，能传递不同范围的公称转矩与径向载荷，满足各类重型设备的工况需求。其普遍具备定位磨损指示装置，可直观反映内部部件的磨损状态，当指针与刻痕的相对位移超出规定值时，提示需及时更换部件，避免因过度磨损导致传动失效。同时，合理的密封设计搭配润滑系统，能有效防止润滑脂泄漏与粉尘、水汽侵入，延长内部齿面与滚子的使用寿命，尤其在高温、多尘等恶劣环境中，密封与润滑的稳定性直接影响部件耐用性。
正确的安装与定期维护是保障卷筒联轴器长期稳定运行的关键。安装前需仔细清理联接表面的防锈油脂与毛刺，确保配合面洁净平整。由于多数采用过盈配合，常需通过加热套装的方式进行组装，加热温度需根据过盈量与环境温度合理计算，避免部件损坏。组装过程中需精准定位磨损指针位置，校正相关尺寸参数，采用强度达标的螺栓组紧固联接部位，并在卷筒直径对应位置间隔九十度测量端面间距，确保偏差控制在允许范围。轴向定位的准确性尤为重要，因这类联轴器无法承受轴向载荷，不当定位可能导致联接失效或部件损坏。
日常维护需建立定期检查机制，每三个月至少检查一次磨损指针位置、螺栓紧固状态与齿面润滑情况，根据实际工况补充或更换润滑脂，正常工作条件下每六个月需全面更换一次润滑脂，长时间停用后也应更换全部润滑脂。若设备需承受正反双向载荷，需关注磨损位移允许值的变化，及时调整卷筒组固定支承座的轴向间隙并锁紧。对于在恶劣环境中运行的部件，还需强化密封系统检查，防止外部杂质侵入影响传动性能。
随着工业生产对重型设备可靠性与适配性要求的提升，卷筒联轴器的设计不断优化，通过系列化布局简化整机结构、减轻设备重量，同时提升配置灵活性，可搭配普通轴伸式减速机使用，降低设备配套成本。无论是短卷筒高精度工况、长卷筒大角度补偿需求，还是恶劣环境下的重载传动，都能通过合理选型找到适配的结构类型。作为起重设备传动系统的核心纽带，卷筒联轴器的技术升级与规范使用，为工业生产的高效开展提供了坚实保障。
