弹性柱销齿式联轴器

•

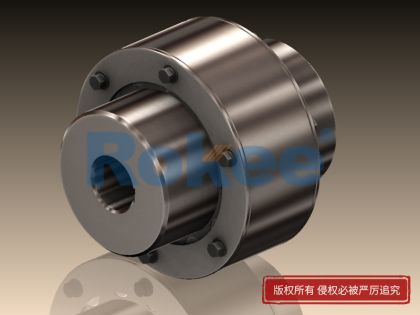

  LZ(ZL)型弹性柱销齿式联轴器

  LZ/ZL弹性柱销齿式联轴器是这一系列的基本形式。
•

  LZD(ZLD)型圆锥形轴孔弹性柱销齿式联轴器

  LZD/ZLD弹性柱销齿式联轴器的一端采用圆锥形轴孔设计，半联之间的间隙增加以利于轴端的固定空间。
•

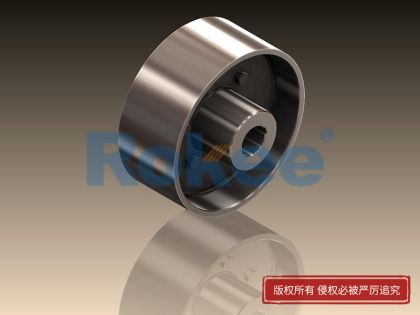

  LZZ(ZLL)型带制动轮弹性柱销齿式联轴器

  LZZ/ZLL弹性柱销齿式联轴器采用带制动轮设计，适用于需要制动的场合。

在机械传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着传递扭矩、补偿偏移、缓冲减振的关键作用，其性能优劣直接影响整个传动系统的稳定性、可靠性与使用寿命。弹性柱销齿式联轴器凭借其结构紧凑、传动效率高、缓冲性能好等突出优势，在矿山、冶金、化工、工程机械、电力等多个行业领域得到了广泛应用。其中，LZ弹性柱销齿式联轴器、ZL弹性柱销齿式联轴器、LZD弹性柱销齿式联轴器、ZLD弹性柱销齿式联轴器、LZZ弹性柱销齿式联轴器、ZLL弹性柱销齿式联轴器作为该类产品中的主流型号，虽核心工作原理一致，但在结构设计、性能参数、适用场景等方面存在针对性差异，共同构成了覆盖多元传动需求的产品体系。

弹性柱销齿式联轴器的核心工作机制基于“齿面啮合+弹性缓冲”的组合设计，其基本结构通常由主动齿套、从动齿圈、弹性柱销、挡圈等关键部件组成。工作时，主动轴带动主动齿套旋转，通过弹性柱销与从动齿圈的啮合传动，将扭矩传递至从动轴；同时，弹性柱销自身的弹性形变能够有效吸收传动过程中产生的冲击载荷，补偿两轴之间因安装误差、温度变形或振动导致的径向、轴向及角向偏移，从而降低传动系统的振动与噪声，保护电机、减速器等核心设备。与刚性联轴器相比，弹性柱销齿式联轴器具备更强的适应性与缓冲减振能力；与其他弹性联轴器（如梅花形弹性联轴器、膜片联轴器）相比，其在传递大扭矩、抗磨损、维护便捷性等方面更具优势，这也是其能够在重载、恶劣工况下广泛应用的核心原因。

LZ弹性柱销齿式联轴器作为该系列产品的基础型号，采用了标准型齿面设计与通用型弹性柱销结构，具备结构简单、制造成本低、安装便捷等特点，是工业领域中常用的通用型联轴器之一。该型号的齿面啮合精度适中，弹性柱销通常采用聚氨酯或尼龙材质，具备良好的弹性与耐磨性，能够满足大多数常规传动场景的需求。在结构设计上，LZ弹性柱销齿式联轴器的主动齿套与从动齿圈采用对称式设计，径向尺寸紧凑，适用于安装空间受限、传动扭矩中等、工况相对平稳的场景，如通用机床、风机、水泵等通用机械设备的传动系统。其核心优势在于通用性强、维护成本低，当弹性柱销出现磨损或老化时，无需拆卸整个联轴器，仅需更换弹性柱销即可恢复性能，极大地降低了停机维护时间与成本。

ZL弹性柱销齿式联轴器在LZ型号的基础上进行了结构优化，提升了扭矩传递能力与抗冲击性能。该型号通过增大齿面接触面积、优化齿形设计，有效提高了啮合传动的稳定性与承载能力，其额定传递扭矩较LZ型号提升30%以上，能够适配重载传动场景。在弹性柱销的选型上，ZL弹性柱销齿式联轴器多采用高强度聚氨酯材质，部分特殊工况下可选用增强型尼龙柱销，不仅保留了良好的弹性缓冲性能，还显著提升了柱销的抗撕裂性与使用寿命。此外，ZL型号的挡圈结构采用了防脱落设计，通过螺栓固定替代传统的卡扣式设计，进一步提升了高速旋转工况下的安全性与可靠性。基于这些特性，ZL弹性柱销齿式联轴器广泛应用于冶金设备、矿山破碎机、输送机等重载、中高速传动系统，能够在复杂工况下稳定传递扭矩，有效抵御冲击载荷对传动系统的损害。

LZD弹性柱销齿式联轴器与ZLD弹性柱销齿式联轴器均属于“带制动轮”的专用型号，核心差异在于制动轮的集成方式与结构设计，二者的核心功能是在实现扭矩传递与缓冲减振的同时，为传动系统提供可靠的制动保障，适用于需要频繁启停、制动的传动场景。LZD弹性柱销齿式联轴器采用了“齿圈与制动轮一体化”设计，制动轮直接加工在从动齿圈外侧，整体结构紧凑，制动扭矩传递效率高，能够有效缩短制动响应时间。该型号的制动轮表面经过淬火处理，硬度高、耐磨性强，可适配盘式制动、鼓式制动等多种制动方式，广泛应用于起重机、电梯、输送机械等需要精准制动的设备中。

相较于LZD型号，ZLD弹性柱销齿式联轴器采用了“制动轮与齿套分离式”设计，制动轮通过螺栓与主动齿套连接，具备拆卸便捷、维护灵活的优势。当制动轮出现磨损或损坏时，可单独拆卸更换制动轮，无需影响联轴器的其他传动部件，极大地降低了维护成本。此外，ZLD弹性柱销齿式联轴器的制动轮尺寸可根据实际制动需求灵活调整，适配不同制动扭矩的需求，适用于制动工况复杂、制动轮易磨损的场景，如矿山提升机、港口起重机、冶金卷扬机等设备。两种带制动轮型号的出现，填补了常规弹性柱销齿式联轴器在制动功能上的空白，进一步拓展了该类产品的应用范围，为需要集成传动与制动功能的设备提供了一体化解决方案。

LZZ弹性柱销齿式联轴器是针对“高同轴度要求、低振动噪声”场景设计的精准传动型号，该型号在结构上进行了多方面的精准优化：其一，采用高精度齿面磨削加工工艺，齿面粗糙度低、啮合间隙小，能够有效降低传动过程中的齿面冲击与噪声，提升传动精度；其二，弹性柱销采用多组均匀分布设计，配合高精度导向套，确保柱销受力均匀，避免因受力不均导致的局部磨损与振动；其三，联轴器两端的连接法兰采用定位销精准定位，便于安装时保证两轴的同轴度，减少安装误差对传动性能的影响。这些设计特点使得LZZ弹性柱销齿式联轴器的传动精度较常规型号提升显著，振动噪声水平大幅降低，适用于精密机床、数控设备、发电机组等对传动精度与稳定性要求极高的场景。在精密加工领域，LZZ弹性柱销齿式联轴器能够有效传递精准扭矩，避免振动对加工精度的影响，保障产品加工质量；在发电机组等设备中，其低噪声、高稳定性的特点能够确保发电效率与供电质量。

ZLL弹性柱销齿式联轴器则是专为“长距离传动、大偏移补偿”场景设计的加长型型号，该型号通过增加联轴器的轴向长度，配合优化的弹性柱销结构，显著提升了轴向偏移补偿能力，同时保留了良好的径向与角向偏移补偿性能。在长距离传动系统中，两轴之间的安装误差与温度变形往往更为明显，常规联轴器难以满足大偏移补偿需求，而ZLL弹性柱销齿式联轴器的加长型结构能够有效吸收这些偏移量，避免出现柱销卡滞、齿面磨损加剧等问题。此外，ZLL型号的弹性柱销采用了弹性更大的聚氨酯材质，配合加长的导向结构，进一步提升了缓冲减振性能，能够适应长距离传动过程中产生的低频振动。该型号广泛应用于大型风机、长距离输送机、大型水泵等设备的传动系统，在保障长距离稳定传动的同时，有效延长了传动部件的使用寿命。

在实际应用中，6种弹性柱销齿式联轴器的选型需结合传动系统的具体参数与工况需求，遵循“匹配扭矩、适配偏移、适配工况、便捷维护”的核心原则。首先，需根据传动系统的额定扭矩、转速等核心参数，选择额定扭矩与转速满足要求的型号，通常应保证联轴器的额定扭矩比实际传递扭矩大1.2-1.5倍，以应对突发冲击载荷；其次，需根据两轴之间的偏移量类型（径向、轴向、角向）与偏移量大小，选择偏移补偿能力匹配的型号，如长距离传动、大轴向偏移场景优先选择ZLL型号，精密传动、小偏移场景优先选择LZZ型号；再次，需结合工况特点选择专用型号，如需要制动功能的场景选择LZD或ZLD型号，重载工况选择ZL型号，常规通用工况选择LZ型号；还需考虑安装空间、维护条件等因素，如安装空间受限的场景优先选择结构紧凑的LZ型号，维护频繁的场景可选择拆卸便捷的ZLD型号。

除了科学选型，合理的维护保养也是保障弹性柱销齿式联轴器长期稳定运行的关键。在日常维护中，需定期检查弹性柱销的磨损情况，当柱销出现裂纹、老化、磨损量超过极限值时，应及时更换，避免因柱销失效导致齿面直接啮合，产生剧烈振动与噪声，损坏联轴器与其他传动部件；同时，需定期检查联轴器的连接螺栓是否松动，齿面是否存在磨损、锈蚀等情况，发现问题及时紧固或修复；此外，还应根据使用环境，定期对齿面与柱销进行润滑保养，选择适配的润滑脂，减少齿面磨损，提升传动效率。在特殊工况下，如高温、潮湿、多尘环境，需缩短维护周期，采取防护措施，避免恶劣环境对联轴器性能产生影响。

随着工业制造技术的不断发展，机械传动系统对联轴器的性能要求日益提高，弹性柱销齿式联轴器也在不断朝着高精度、高承载、长寿命、智能化的方向升级。LZ、ZL、LZD、ZLD、LZZ、ZLL这6种主流型号，通过针对性的结构设计与性能优化，分别适配了通用、重载、制动、精密、长距离等不同的传动需求，形成了覆盖多元工况的产品矩阵，为各行业的机械传动系统提供了可靠的解决方案。在实际应用中，只有充分了解各型号的结构差异与性能特点，结合传动系统的具体需求进行科学选型，并配合合理的维护保养，才能更大限度地发挥弹性柱销齿式联轴器的应用价值，提升整个传动系统的稳定性与高效性。
