十字轴万向联轴器在夹芯岩棉板生产线中的应用
夹芯岩棉板作为一种兼具保温、防火、隔音等多重优势的新型建筑材料，广泛应用于工业厂房、民用建筑、冷链仓储等诸多领域，其生产过程的自动化程度与稳定性直接决定产品质量与生产效率。在夹芯岩棉板生产线中，各类传动设备承担着动力传递的核心任务，而十字轴万向联轴器作为一种重要的机械传动部件，凭借其独特的结构特性与优良的传动性能，在生产线的多个关键环节发挥着不可替代的作用，有效保障了整条生产线的连续、稳定、高效运行。

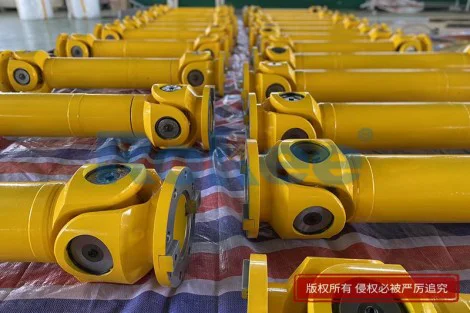

十字轴万向联轴器是一种能够实现不在同一直线上或者轴线折角较大且轴向移动较大的两轴等角速连续回转，并可靠传递转矩和运动的传动部件，其核心结构由十字轴、两个万向节叉、轴承组件及润滑密封系统构成，各部件协同配合形成可灵活转动的传动机构。十字轴作为动力传递的核心枢纽，呈“十”字形结构，四个端部均设有轴颈，两两成180度分布在相互垂直的两个平面内，材质多选用高强度合金钢经调质处理，以保证足够的抗扭强度和耐磨性，应对重载工况下的扭矩冲击。两个万向节叉分别对应主动叉和从动叉，主动叉与动力输入轴连接，从动叉与动力输出轴连接，叉头部位开有叉口，用于容纳十字轴的轴颈，实现与十字轴的精准配合。轴承组件通常采用滚针轴承，安装在十字轴轴颈与万向节叉叉口之间，既能大幅降低相对转动时的摩擦阻力，又能稳定承受径向载荷，保障传动过程的顺畅性。密封件则用于防止润滑脂泄漏和外界灰尘、水分侵入，避免内部部件锈蚀磨损，延长使用寿命，多数产品还设有注油嘴，通过定期加注润滑脂形成油膜，进一步减少部件间的摩擦损耗。
夹芯岩棉板生产线是一套由多个功能模块组成的连续自动化设备，主要包括给料机构、辊压机构、压紧输送系统、出料切割系统等，各模块之间通过动力传递装置紧密衔接，而十字轴万向联轴器凭借其较大的角度补偿能力、较强的承载能力和较高的传动效率，成为连接各模块动力装置与工作部件的理想选择。在生产线的运行过程中，由于设备安装误差、运行过程中的振动、负载变化以及热膨胀等因素，往往会导致动力输入轴与输出轴之间出现轴线偏移，而十字轴万向联轴器能够有效补偿这种偏移，包括角度偏移、径向偏移和轴向偏移，确保动力的平稳传递，避免因轴线偏移导致的传动卡顿、设备磨损加剧等问题，保障生产线的连续运行。
在夹芯岩棉板生产线的给料环节，十字轴万向联轴器的应用尤为关键。给料机构主要负责将岩棉夹心层和封边钢带、上下侧钢板等原材料精准输送至后续加工环节，其中包含夹心层输送带、钢板导向辊等关键部件，这些部件的驱动电机与传动辊之间通常采用十字轴万向联轴器连接。由于给料机构的安装空间有限，且驱动电机与传动辊的轴线难以完全保持共线，十字轴万向联轴器的结构紧凑特性的优势得以充分发挥，其小巧的体积能够适应有限的安装空间，同时其角度补偿能力可以有效抵消安装过程中产生的轴线偏差，确保驱动电机的动力能够高效、平稳地传递至传动辊，使输送带和导向辊保持匀速转动，保证原材料的输送速度均匀，避免出现原材料偏移、堆积等问题，为后续的涂胶、贴合等工序奠定良好基础。此外，给料环节的负载波动较大，十字轴万向联轴器具备较强的承载能力，能够承受瞬时过载带来的扭矩冲击，有效保护驱动电机和传动部件，降低设备故障发生率。
辊压机构是夹芯岩棉板成型的核心环节，主要包括一次辊压机构和二次辊压机构，通过多组辊压轮的协同作用，将上下钢板与岩棉夹心层紧密贴合、压实，形成结构牢固的夹芯岩棉板。辊压轮的驱动系统需要传递较大的扭矩，且由于辊压轮的安装角度存在差异，驱动电机与辊压轮轴之间的轴线必然存在一定的夹角，这就对传动部件的角度补偿能力和承载能力提出了较高要求。十字轴万向联轴器恰好能够满足这一需求，其承载能力强，与其他类型的联轴器相比，即使在回转直径受限的情况下，也能传递更大的扭矩，同时其单节联轴器的角度补偿范围可达0°至15°，部分重载型号可提升至25°以上，能够适配辊压机构中驱动轴与辊压轮轴之间的角度偏差。在辊压过程中，十字轴万向联轴器能够将驱动电机的动力平稳、均匀地传递至每一组辊压轮，确保辊压轮的转速一致，使夹芯岩棉板的厚度均匀、表面平整，避免出现压合不紧密、边角翘起等质量问题。同时，其传动效率高达98%至99.8%，尤其适合于大功率传动，具有明显的节能效果，能够降低生产线的能耗成本。
压紧输送系统是夹芯岩棉板成型后的关键输送环节，主要由支撑辊、压紧辊以及驱动机构组成，负责将压合成型的夹芯岩棉板平稳输送至出料切割系统，期间需要承受一定的压力和负载，且支撑辊与压紧辊的驱动轴之间存在一定的轴线偏移。十字轴万向联轴器在此环节中用于连接驱动电机与支撑辊、压紧辊的传动轴，其具备的少量径向与轴向位移补偿能力，可在一定程度上适应设备运行中的微小位移，提升传动系统的稳定性。同时，其运行平稳、噪音小的特点，能够有效降低生产线的运行噪音，改善生产环境。在输送过程中，十字轴万向联轴器能够确保驱动动力的平稳传递，使支撑辊和压紧辊保持同步转动，避免因转速不一致导致夹芯岩棉板表面划伤、输送偏移等问题，保障产品外观质量和输送效率。
出料切割系统负责将连续成型的夹芯岩棉板按照预设尺寸进行精准切割，切割刀的驱动装置与切割轴之间的连接也离不开十字轴万向联轴器。切割过程中，切割刀需要高速旋转，且驱动电机与切割轴之间由于安装位置的限制，轴线难以完全共线，十字轴万向联轴器能够有效补偿两者之间的角度偏差，确保动力的平稳传递，使切割刀保持匀速旋转，提升切割精度，避免出现切割尺寸偏差、切口不平整等问题。此外，切割环节会产生一定的振动，十字轴万向联轴器具备良好的阻尼减振特性，能够吸收部分振动能量，从而减少振动对切割精度的影响，同时保护驱动电机和切割部件，延长设备使用寿命。
在夹芯岩棉板生产线的长期运行过程中，十字轴万向联轴器的维护便捷性也为生产线的稳定运行提供了保障。其结构简单、可靠耐用，主要部件为金属件，抗冲击能力强，能适应生产线粉尘较多、负载波动较大的复杂工况，且维护流程相对便捷，通过定期检查部件磨损情况、紧固法兰盘连接螺栓并加注润滑脂，即可保障其长期稳定运行。部分型号采用整体式叉头结构，减少了螺栓连接带来的松动风险，进一步降低了维护频率。同时，十字轴万向联轴器的使用寿命较长，能够有效降低设备的更换成本和停机维护时间，提升生产线的整体运行效率。
需要注意的是，在夹芯岩棉板生产线中选用十字轴万向联轴器时，需根据各环节的负载情况、转速要求以及轴线偏移量，合理选择合适的型号和规格，确保其承载能力、角度补偿能力与实际工作需求相匹配。对于转速较高、轴线折角较大的环节，通常采用双十字轴万向联轴器的串联布局，通过严格的安装规范抵消单节联轴器的瞬时不等速性，实现等速传动，进一步提升传动稳定性。同时，在安装过程中，需严格按照安装规范进行操作，确保联轴器与驱动轴、从动轴的连接精准，避免因安装不当导致的传动故障。
随着夹芯岩棉板行业的不断发展，生产线的自动化程度和生产效率不断提升，对传动部件的性能要求也越来越高。十字轴万向联轴器凭借其角度补偿能力强、承载能力大、传动效率高、维护便捷等诸多优势，在夹芯岩棉板生产线的给料、辊压、压紧输送、出料切割等多个关键环节发挥着不可替代的作用，成为保障生产线连续、稳定、高效运行的核心传动部件。其应用不仅提升了夹芯岩棉板的生产质量和生产效率，还降低了设备的运行成本和维护成本，为夹芯岩棉板行业的规模化、自动化生产提供了有力支撑。未来，随着机械制造技术的不断进步，十字轴万向联轴器的结构和性能将不断优化，其在夹芯岩棉板生产线中的应用也将更加广泛和深入，为行业的高质量发展注入新的动力。
