LLB型轮胎联轴器

LLB轮胎联轴器（冶金设备用轮胎式联轴器）是一种高弹性联轴器，具有良好的减震缓冲和优越的轴间偏移补偿性能，工作温度—20~80摄氏度，转递转矩10~20000N.M，适于潮湿、多尘、有冲击、振动、正反转多变和起动频繁的工作条件，并全拆装方便，因为弹性元件是一整体的轮胎体，拆装维修方便、不需润滑、耐久可靠。

型号	轮胎体型号	公称转矩 Tn N.m	许用转速 [n] r/min	轴孔直径	轴孔长度		D	D₁	H	转动惯性 kg.m²	质量 kg
				d₁,d₂	Y	J₁.Z 型
				d₁,d₂	L
LLB1	LTB1	10	5000	6	16	-	63	20	26	0.0003	0.4
				7	16	-
				8	20	-
				9	20	-
				10	25	22
				11	25	22
LLB2	LTB2	50	5000	12	32	27	100	36	32	0.0035	1.5
				14	32	27
				16	42	30
				18
				19
LLB3	LTB3	100	4500	16	42	30	120	44	39	0.01	2.2
				18
				19
				20	52	38
				22
				24
LLB4	LTB4	160	4200	25	62	44	140	50	45	0.021	3.1
				28	62	44
				30	82	60
				32
				35
LLB5	LTB5	224	4000	25	62	44	160	60	51	0.028	5
				28	62	44
				30	82	60
				32
				35
				38
LLB6	LTB6	315	3600	30	82	60	185	70	58	0.07	8.1
				32
				35
				38
				40	112	84
				42
				45
LLB7	LTB7	500	3200	35	82	60	220	85	68	0.15	13
				38	82	60
				40	112	84
				42
				45
				48
				50
				55
				56
LLB8	LTB8	800	2600	40	112	84	265	100	82	0.3	22
				42
				45
				48
				50
				55
				56	142	107
				60
				63
				65
LLB9	LTB9	1250	2200	45	112	84	310	120	106	0.75	35
				48
				50
				55
				56	142	107
				60
				63
				65
				70
				71
				75
LLB10	LTB10	2500	1800	60	142	107	400	150	124	2.2	69
				63
				65
				70
				71
				75
				80	172	132
				85
				90
				95
LLB11	LTB11	5000	1600	80	172	132	450	190	140	4.4	110
				85
				90
				95
				100	212	167
				110
				120
				125
LLB12	LTB12	10000	1200	100	212	167	560	239	172	14	190
				110
				120
				125
				130	252	202
				140
				150
LLB13	LTB13	20000	1000	130	252	202	700	318	220	38	340
				140
				150
				160	302	242
				170
				180
				190	352	282
				200	352	282

在现代工业传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着传递转矩、补偿轴系偏差、缓冲冲击振动的重要作用，其性能稳定性直接影响整套设备的运行效率与使用寿命。LLB型轮胎联轴器作为一种高弹性联轴器，凭借独特的结构设计与优异的综合性能，在各类工业场景中获得了广泛应用，尤其适配恶劣工况下的动力传输需求，成为工业生产中不可或缺的通用机械零部件。

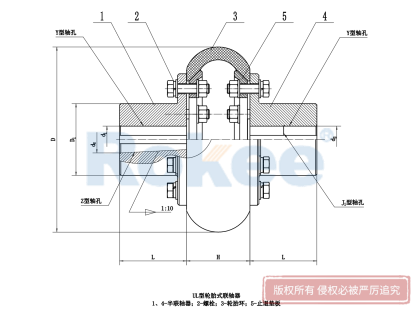

LLB型轮胎式联轴器的结构设计简洁合理，主要由两个金属半联轴器、一个整体式轮胎体以及连接螺栓构成，采用轴向装配的方式组合而成。其中，金属半联轴器多选用高强度铸铁或铸钢为原材料，部分重载型号会采用锻钢加工，经过多道精密工序处理，确保具备足够的结构强度与连接可靠性，能够稳定承受传动过程中的转矩与载荷。轮胎体作为联轴器的核心弹性元件，采用橡胶与尼龙线等骨架材料复合制成，通过硫化工艺与金属骨架牢固结合，部分优化型号的轮胎体撕裂强度较传统类型有明显提升，同时改进橡胶配方增强耐候性，进一步拓展了其工作温度范围，通常可适应-20℃至80℃的工作环境，部分特殊型号可延伸至-30℃至85℃，能够适配不同地域与工况的温度需求。这种封闭式的轮胎体设计，使得联轴器整体密封性良好，可有效防止润滑脂泄漏与杂质侵入，延长使用寿命。

独特的结构设计赋予了LLB轮胎联轴器优异的核心性能，其中突出的便是良好的减震缓冲与轴间偏移补偿能力。在工业生产中，设备运行时难免会产生冲击与振动，若不能有效缓冲，会加剧传动部件的磨损，缩短设备使用寿命。LLB轮胎式联轴器通过轮胎体的弹性变形，能够有效吸收瞬时冲击载荷，减少振动在传动系统中的传播，降低设备运行过程中的噪声，同时保护电机、减速机等关键设备免受冲击损伤。在轴系偏差补偿方面，该类型联轴器可实现轴向、径向与角向的多维补偿，其中径向补偿量可达±2.5mm，角向补偿量不超过1.5°，轴向浮动量为±5mm，能够有效缓解设备安装误差、基础沉降以及运行过程中轴系变形带来的影响，确保传动系统的平稳运行，减少因轴系不对中产生的附加应力。

LLB联轴器的转矩传递效率稳定，承载能力较强，传递转矩范围覆盖10N·m至20000N·m，能够满足从轻型到中重型传动场景的需求。其转矩传递主要依靠轮胎体与金属半联轴器之间的摩擦力实现，通过螺栓将两半联轴器与轮胎体牢固连接为一个整体，避免运行过程中出现相对滑动，确保动力传输的稳定性。同时，该类型联轴器具备良好的环境适应性，无需润滑、拆装便捷，维护成本较低，非常适合潮湿、多尘、有冲击、振动、正反转多变以及起动频繁的工作条件，在机械制造、石油化工、电力、冶金、矿山、船舶等多个工业领域均有广泛应用。在冶金行业中，它常被用于连接冶金设备的电机与减速机，适配频繁启停与冲击载荷的工况；在港口机械与起重设备中，可稳定传递动力并缓冲重物起吊时的冲击；在石油化工领域，能够耐受潮湿、多尘的环境，确保传动系统稳定运行。

虽然LLB型轮胎联轴器具备诸多优势，但科学的安装与定期维护，仍是确保其长期稳定运行、延长使用寿命的关键。在安装过程中，首先需对电机轴、减速机轴表面以及联轴器内孔进行彻底清洁，去除油污、锈迹与毛刺，避免杂质影响连接精度与传动效果。同时，要精准测量联轴器内孔直径、键槽尺寸与轴端尺寸，确保两者匹配，安装时需保证轴系的同轴度与垂直度，可使用百分表或激光对中仪进行精准对中，避免强行安装产生附加应力。螺栓紧固时，需采用对角、分步、交叉的方式，使用扭矩扳手按规定力矩拧紧，防止过紧压迫轮胎体影响弹性性能，或过松导致运行中螺栓松动引发安全隐患。安装完成后，需手动盘车检查转动是否灵活，再进行空载与负载试运行，观察有无异常摆动、噪音或局部过热现象，确保安装质量符合要求。

在日常维护过程中，需定期检查轮胎体的状态，查看表面是否存在龟裂、硬化、破损或变形等情况，若出现老化、损坏需及时更换，避免影响传动性能。同时，要定期检查连接螺栓的紧固情况，防止螺栓松动导致联轴器脱落或传动失效，还要保持轴系的清洁与润滑，避免杂质侵入与过度摩擦造成部件损坏。在恶劣工况下使用时，需缩短维护周期，加强对轮胎体与金属部件的检查，及时处理潜在故障，确保联轴器处于良好的运行状态。

随着工业技术的不断发展，各类设备对传动系统的要求不断提高，LLB型轮胎联轴器凭借其结构简单、拆装便捷、减震缓冲性能优良、环境适应性强等特点，应用场景不断拓展。其模块化的设计理念，也使得它能够根据不同工况的需求，进行针对性的结构优化，进一步提升性能适配性。在未来的工业生产中，随着材料技术与制造工艺的不断进步，LLB型轮胎联轴器将在保持现有优势的基础上，进一步提升承载能力、耐候性与使用寿命，为工业传动系统的稳定、高效运行提供更可靠的保障，持续为各类工业领域的高质量发展提供支撑。
