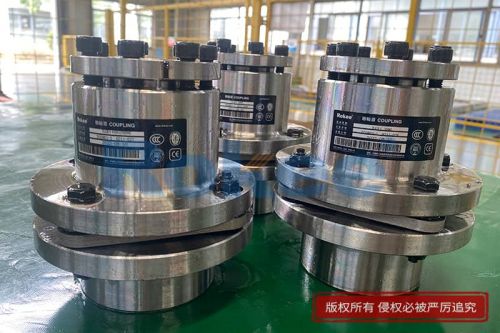

金属叠片挠性联轴器

金属叠片挠性联轴器是工业传动系统中不可或缺的柔性传动部件，广泛应用于各类高精度、高转速机械设备的动力连接场景。该部件以多层薄壁金属叠片为核心挠性元件，搭配法兰、连接螺栓等结构组成完整传动体系，摒弃了传统弹性联轴器的橡胶、塑料等柔性介质，采用全金属一体化传动结构。其核心功能是在稳定传递扭矩、保障动力连续传输的同时，通过金属叠片的弹性形变，自适应补偿设备运行过程中主动轴与从动轴之间产生的轴向、径向及角向偏移，有效化解轴系安装误差与运行形变带来的传动隐患。凭借无间隙传动、免润滑、耐老化的基础特性，它适配多种复杂工业工况，成为高端机械传动、精密自动化设备、能源动力设备的优选传动配件，为设备稳定运行提供基础保障。

金属叠片挠性联轴器的整体结构设计简洁紧凑，核心组件具备模块化、高集成度的特点，适配多数中小型及大型传动设备的安装空间。整套设备主要由两端半联轴器法兰、多层金属叠片组件、定位定心结构及紧固螺栓构成，部分长款机型会搭配中间间隔轴，适配长轴距传动场景。金属叠片作为核心受力与形变部件，由多片高强度薄壁金属片叠加组合而成，经过精密加工塑形后，通过交错排布的螺栓与两端法兰稳固连接，形成刚性与柔性兼具的传动通道。定心结构可精准固定叠片组件的安装位置，避免设备运行中叠片偏移、错位，保障传动同轴度。整体无多余传动构件，结构稳定性强，紧凑的体积不会占用设备过多安装空间，适配集成化、小型化的现代机械设备设计需求。

金属叠片挠性联轴器的运行原理依托金属材料的弹性形变特性实现，区别于刚性联轴器的硬性传动模式，具备良好的传动缓冲能力。设备运行时，主动轴带动一端法兰旋转，通过紧固螺栓将扭矩均匀传递至金属叠片组件，叠片依靠自身结构张力与弹性形变，将动力平稳传导至另一端法兰及从动轴，完成动力传输工作。当轴系因安装偏差、设备振动、温度形变产生多维偏移时，金属叠片可通过微小的可逆弯曲、拉伸形变自适应适配轴系位移，抵消传动过程中的偏移应力，避免轴系、轴承、齿轮等核心部件承受额外载荷。这种形变补偿方式不会产生传动间隙，动力传输响应连贯顺畅，可有效弱化传动过程中的振动与冲击，提升整套传动系统的运行平顺性。

相较于传统传动联轴器，金属叠片挠性联轴器具备突出的工况适配优势，可适应多种严苛且持续运行的工业场景。传统弹性联轴器的柔性介质易受高温、低温、油污、腐蚀介质影响，长期运行易出现老化、变形、破损问题，影响传动精度与稳定性。而金属叠片挠性联轴器采用全金属材质，耐温区间宽泛，可在高低温交替、油污浸润、轻微腐蚀的工况下持续稳定工作，材质抗疲劳、抗形变能力较强，能够适配设备长时间连续启停、高速运转的工作状态。同时，其传动精度稳定，不会随运行时间增加出现间隙变大、传动偏差加剧的情况，可满足精密机床、自动化生产线、风机水泵等对传动精度、运行稳定性要求较高的设备使用需求。

在设备运维层面，金属叠片挠性联轴器具备低损耗、易维护的显著特点，可有效降低工业设备的后期运维成本与停机损耗。该联轴器全程依靠金属弹性形变完成传动与补偿，无需添加润滑油、润滑脂等介质，彻底规避了润滑失效、油脂泄漏污染设备的问题，减少了日常养护流程。全金属结构耐磨耐损，正常工况下运行损耗极低，不易出现部件老化失效的情况，使用寿命远长于普通弹性联轴器。设备检修过程中，其模块化结构便于拆装、检测与部件更换，无需拆解整套传动机组，检修操作便捷高效。稳定的运行性能与简易的运维模式，能够有效减少设备故障停机频次，提升工业生产线的整体运行效率，适配规模化、持续性的工业生产需求。
