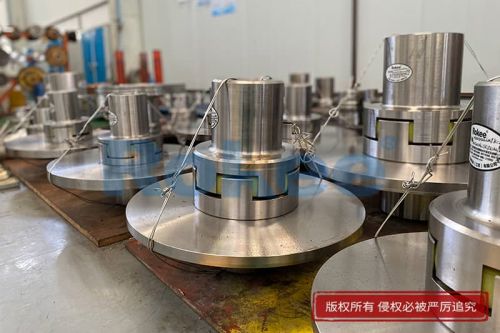

MLPK梅花形带制动盘联轴器
MLPK梅花形带制动盘联轴器是一种集传动与制动功能于一体的机械传动装置，属于弹性联轴器的一种特殊形式。它采用分体式制动盘设计，通过梅花形弹性元件的变形来补偿两轴之间的相对偏移，同时具备制动功能，适用于需要精确制动的工业传动系统。这种联轴器由两个带凸爪的金属半联轴器、梅花形弹性元件和分体式制动盘组成，具有结构紧凑、维护方便的特点。
与普通梅花联轴器相比，MLPK型的独特之处在于其集成化设计——将制动盘直接整合到联轴器结构中，省去了单独安装制动盘的麻烦，既节省了安装空间，又提高了系统的整体性和可靠性。其制动盘采用分体式结构，更换弹性元件时无需轴向移动半联轴器，大大简化了维护工作。
梅花形带制动盘联轴器是集弹性传动与制动功能于一体的通用传动部件，凭借结构紧凑、性能稳定的特点，广泛适配于各类工业传动场景。其核心设计思路是在梅花形弹性联轴器基础上集成制动盘结构，既保留弹性传动的缓冲减振优势，又能通过配套制动装置实现精准启停控制，满足重载、频繁启停及高精度定位的设备需求。这种一体化设计大幅简化了传动系统布局，减少了部件冗余，在提升传动效率的同时增强了设备运行的安全性。
该类联轴器的结构组成较为精巧，主要包含半联轴器、梅花形弹性体、制动盘、紧固件及辅助防护部件。半联轴器多采用调质处理的优质钢材加工而成，表面经过精密机加工保证尺寸精度，齿面粗糙度控制在较低范围，确保与弹性体的紧密啮合。梅花形弹性体作为核心缓冲部件，常用聚氨酯或特种弹性材料制成，有六瓣、八瓣等多种结构形式，具备良好的弹性变形能力和耐磨耐油特性，工作温度适应范围可覆盖零下三十五摄氏度至八十摄氏度，能在复杂工况下稳定发挥作用。制动盘采用淬火处理工艺，表面平整度和光洁度经过严格把控，配合钳盘式制动器可实现快速制动响应，动平衡性能满足中高速运行需求，避免因高速旋转产生额外振动。
在性能表现上，该联轴器兼具多重优势。扭矩传递方面，依托高强度材质和合理的结构设计，能稳定传递不同范围的公称扭矩，瞬时过载承受能力较强，可适配中等至重载的传动需求。弹性补偿能力突出，能有效吸收径向、轴向及角向偏差，其中径向补偿量可控制在合理范围，轴向补偿量支持一定幅度的正负偏移，角向补偿不超过一度，可应对设备运行中因安装误差、负载变化产生的轴系不对中问题，减少附加载荷对轴承、电机等核心部件的损伤。减振缓冲性能显著，通过弹性体的形变吸收运行过程中的振动和冲击，减振率可达三成至五成，有效降低设备运行噪音，保护传动系统免受冲击载荷影响。
制动性能是其核心竞争力之一，制动盘表面摩擦系数稳定，配合专业制动装置可实现短时间内的精准制动，制动响应迅速且制动力矩均匀，能有效避免设备制动时出现溜动、冲击等问题。针对不同工况需求，制动盘可采用分体式或整体式设计，分体式结构便于后期更换和维护，适合需要频繁检修制动部件的场景；整体式结构则具备更高的结构刚性，制动响应速度更优，适配对制动精度要求较高的自动化设备。同时，该类联轴器无需额外润滑，弹性体本身具备良好的自润滑特性，可长期连续运行，大幅降低日常维护工作量。
其应用场景覆盖多个工业领域，在冶金行业中，适配热连轧机、提升机等设备，能耐受高温环境和频繁正反转工况，缓冲轧钢过程中的冲击载荷，同时通过可靠制动保障设备操作安全；在港口物流领域，用于集装箱岸桥起升机构，可实现重物的精准定位和防溜钩控制，抵御盐雾环境对部件的腐蚀；矿山机械中，适配球磨机、输送机等设备，能应对重载启停和粉尘较多的工况，通过弹性体吸收振动保护设备核心部件；在新能源领域，也可用于风力发电机偏航系统，凭借低惯量制动和高可靠性满足长期户外运行需求。此外，在通用机械如水泵、风机、搅拌设备中，也能发挥传动平稳、制动可靠的优势，兼顾设备运行效率和安全性。
安装质量直接决定联轴器的使用寿命和运行稳定性，安装前需做好充分准备工作。首先要清洁各部件表面，去除油污、锈迹和毛刺，避免杂质影响配合精度，同时检查弹性体是否存在裂纹、缺角等损伤，确保各部件尺寸符合装配要求。轴套与轴的装配需避免强制敲击，过盈配合时可采用热油加热轴套的方式实现顺利装配，过渡配合则可涂抹少量润滑脂辅助推入，装配后需确保轴向无窜动，通过定位螺钉固定并涂抹锁固剂防止松动。
两轴对中是安装的关键环节，过量偏差会导致弹性体受力不均、发热开裂，需使用百分表等工具精准测量，控制径向偏差、角向偏差和轴向偏差在允许范围之内。若偏差超标，需通过调整设备底座垫片厚度或平移设备位置进行修正，严禁强行装配。弹性体安装时需完全嵌入半联轴器齿槽内，确保凸齿与齿槽精准对应，避免错位安装，螺栓连接需遵循对角均匀拧紧原则，控制合适的拧紧力矩，既不能过松导致运行中松动，也不能过紧造成部件变形挤压弹性体。
日常维护需聚焦易损件和关键部位，弹性体作为易损部件，需定期检查外观状态，若出现裂纹、撕裂、老化发白或挤压变形等情况，应及时更换，常规工况下建议每六至十二个月更换一次，恶劣工况需缩短更换周期。定期检查螺栓紧固状态和制动盘表面状况，发现螺栓松动及时紧固，制动盘表面若有磨损、划痕需及时处理，确保制动性能稳定。运行过程中需监测设备振动和噪声，若出现异常异响或振动，可能是弹性体磨损或对中偏差变大，需停机排查处理。针对粉尘、潮湿等特殊工况，可加装防护罩进行防护，同时预留通风孔避免内部温度过高，延长部件使用寿命。
