双膜片联轴器
双膜片联轴器是一种以多层不锈钢膜片组为核心元件的挠性联轴器，属于金属弹性元件联轴器。它通过两组或多组金属膜片的弹性变形来补偿连接轴之间的相对位移，同时传递扭矩和旋转运动。双膜片联轴器主要由三大部分组成：两个轮毂、中间轴以及关键部件——不锈钢膜片组。膜片组通过高强度螺栓交错连接，形成弹性变形结构。与单膜片联轴器相比，双膜片设计通过增加一组膜片和中间轴，显著提高了对复杂偏差的补偿能力。膜片形式主要分为两种：连杆式膜片由多个独立薄片通过铆钉连接，而整片式膜片则采用整体切割成型的特殊几何形状。
双膜片联轴器通过金属膜片的弹性变形来吸收和补偿轴系间的三种基本偏差：轴向位移（两轴沿轴线方向的相对移动）、径向位移（两轴中心线平行偏移）和角向位移（两轴中心线形成夹角）。当系统运行时，膜片组会根据受力情况发生精确可控的弹性变形，这种变形既提供了必要的柔性补偿，又保持了足够的扭转刚度以确保传动精度。特别值得注意的是，双膜片结构通过两组膜片的协同作用，可以同时处理不同方向的偏差，这是单膜片联轴器无法实现的。
与传统的齿式联轴器相比，双膜片联轴器具有明显的技术优势：无相对滑动部件，消除了磨损和润滑需求；零背隙设计确保传动精度；结构紧凑且重量轻；维护简单且寿命长。这些特点使其在高速、高精度传动场合逐渐取代了齿式联轴器，成为现代工业设备的优选传动元件。

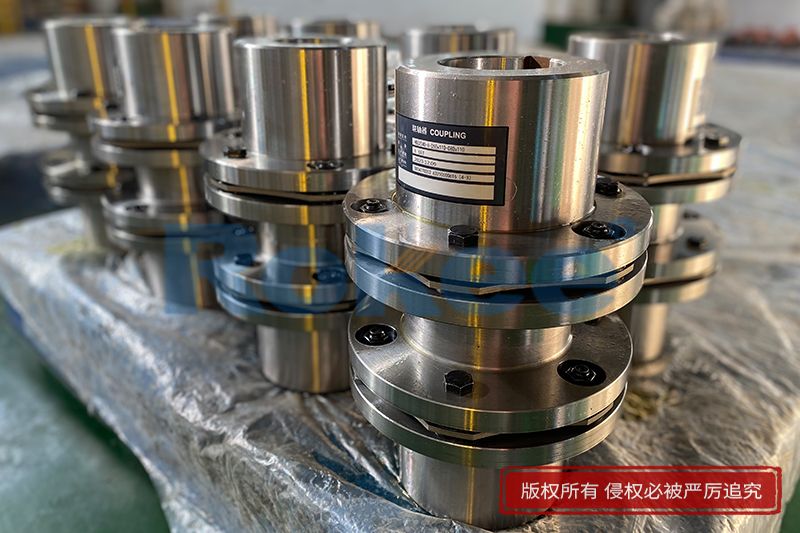

JM双膜片联轴器采用键槽连接方式，适用于大多数通用传动场合，产品扭矩传递范围广，结构相对简单，安装方便，性价比高，常用于水泵、风机等工业设备。
在工业传动领域，联轴器作为连接动力源与执行机构的关键部件，其性能直接影响整个系统的运行精度与稳定性。双膜片联轴器凭借独特的金属弹性结构设计，在保留高精度传动特性的基础上，大幅提升了对复杂工况的适应性，成为高端装备传动系统中的重要组成部分，广泛应用于精密机械、能源设备、航空航天等多个领域。
双膜片联轴器的良好性能源于其科学的模块化结构设计，核心由轴套组件、双膜片组、中间连接盘及高精度紧固件四大关键部分构成，各组件协同配合，既保障扭矩的高效传递，又实现对多方向偏差的精准补偿。轴套组件作为动力衔接的载体，分为主动端与从动端两类，通常采用高强度铝合金或合金钢材质经精密切削加工而成，内侧设计有适配轴径的夹紧结构或键槽，确保与动力轴、执行轴紧密贴合，避免传动过程中出现相对滑动。部分高精度轴套还会进行表面氧化或氮化处理，进一步提升耐磨性与抗腐蚀性，以适应恶劣工况需求。
双膜片组是实现弹性补偿的核心功能部件，也是区别于单膜片结构的关键所在。两组膜片对称分布于中间连接盘两侧，每组膜片由数片超薄不锈钢弹性薄片叠加而成，薄片表面通过有限元分析法优化设计，采用特定的冠状或弧形轮廓，并均匀分布多个微米级精度的螺栓孔位。不锈钢材质的选用确保膜片组具备优异的弹性变形能力、高强度和宽温域适应性，可在-50℃至280℃的温度范围内稳定工作，且无需额外润滑，从根本上避免了传统橡胶弹性元件易老化、变形的缺陷。多片叠加的设计不仅可通过厚度调整适配不同扭矩传递需求，还能有效分散应力，提升整体抗疲劳性能，延长使用寿命。
中间连接盘作为双膜片组的承载与衔接核心，承担着传递扭矩和分散应力的重要作用。其材质与轴套保持一致，确保整体结构的力学性能匹配，表面经精密加工保证与两侧膜片组的贴合精度。中间连接盘的长度设计直接影响联轴器的整体偏差补偿能力，合理的长度可使两组膜片分别承担不同方向的偏差补偿，让径向补偿量可达0.2-0.5mm，角向补偿量可达0.5°-2°，完全满足高端装备对安装精度的严苛要求。高精度紧固件则是保障连接可靠性的基础，主要包括铰制孔用螺栓、锁紧螺母及垫圈，采用高强度合金结构钢材质并经调质处理，杆部精度达到精密级，与膜片孔形成过渡配合，既保证连接紧密性，又不会限制膜片的弹性变形。
相较于传统联轴器，双膜片联轴器具备多项突出优势。其一，传动精度高，全金属模块化结构确保高扭转刚性，传动过程中无背隙，可实现扭矩的即时传递，特别适用于伺服电机、数控机床等对传动响应速度要求极高的场景。其二，偏差补偿能力强，通过膜片组与中间连接盘的巧妙配合，可同时补偿轴向、径向和角向偏差，减少对轴体与轴承的额外应力，保护传动系统部件。其三，环境适应性广，全金属结构无需润滑，避免了油污泄漏对工作环境的污染，同时不锈钢材质的膜片组具备良好的抗腐蚀性，可在多粉尘、潮湿、腐蚀性介质等恶劣环境下稳定运行。此外，其高速性能优异，对称式结构设计使高速运转时的离心力均匀分布，减少振动，转速可达到10000r/min以上。
基于这些核心优势，双膜片联轴器的应用场景不断拓展。在工业自动化领域，它被广泛应用于数控机床主轴与伺服电机的连接、机器人关节传动系统中，零间隙传动特性确保了加工精度和机器人运动轨迹的重复性精度；在能源领域，用于风机、压缩机、燃气轮机与发电机的连接，可适应高速运转和高温环境，补偿热膨胀引起的轴向位移；在食品医药行业，免润滑的洁净设计满足卫生标准，避免了物料污染；在航空航天领域，轻量化的结构设计降低了飞行器负载，可适应极端温度与高过载工况。
正确的选型与维护是充分发挥双膜片联轴器性能的关键。选型时需根据设备的扭矩需求、转速范围、工况温度及偏差补偿需求，合理选择材质、膜片厚度和结构尺寸；安装过程中应使用激光对中仪确保两轴对中误差在设计范围内，避免因安装偏差加剧膜片损耗；日常维护中，只需定期检查膜片是否存在裂纹或磨损、紧固件是否松动即可，无需复杂的润滑保养工序，大幅降低了维护成本和停机时间。
随着材料技术与加工工艺的不断进步，双膜片联轴器的结构设计正朝着轻量化、高精度、高扭矩传递的方向持续优化。新型高强度合金材料的应用进一步提升了承载能力，精密加工技术的升级则使传动精度得到更好保障。在高端制造产业快速发展的背景下，双膜片联轴器作为传动系统的核心支撑部件，其应用范围将不断扩大，为工业传动技术的升级提供更可靠的保障，助力各类高端装备实现更高效、稳定的运行。
