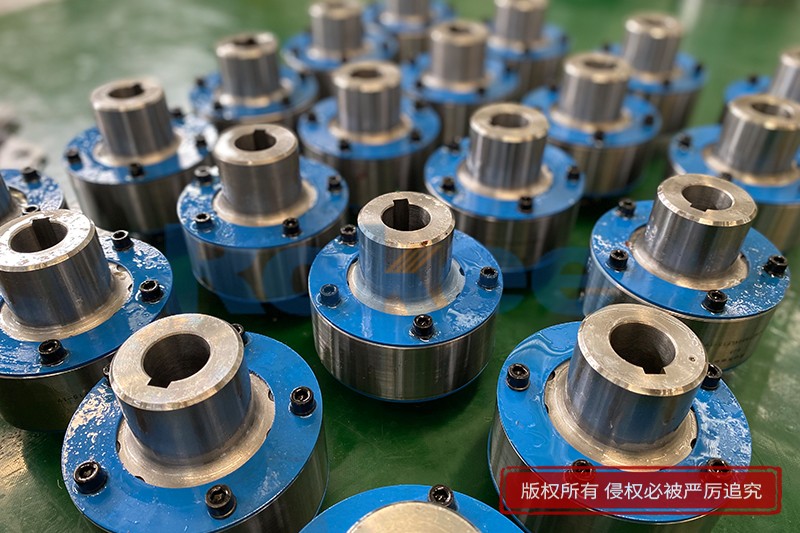

ZL联轴器
ZL联轴器是一种通过尼龙柱销传递扭矩的机械传动部件，广泛应用于皮带输送机、矿山机械、冶金设备等领域。
核心特点
结构简化：相比传统齿式联轴器，零件数量减少，无需齿轮加工机床，制造便捷。
自润滑设计：尼龙柱销材质（如尼龙6）无需额外润滑，降低维护成本并减少环境污染。
高扭矩传递：在相同转矩下，回转直径更小，体积轻巧，可替代部分齿式联轴器。
典型应用场景
重载传动：如矿山破碎机、冶金轧机，耐受大扭矩冲击。
连续作业设备：皮带输送机、风机等，尼龙柱销的弹性可缓冲振动。
环境敏感区域：食品、医药行业，无油润滑避免污染。
选型与定制要点
轴孔匹配：需根据主动轴/从动轴直径定制，常见形式包括圆柱孔（ZL型）和圆锥孔（ZLD型）。
材质升级：高温工况可选用增强尼龙或金属柱销，提升耐用性。
维护与故障处理
更换柱销：拆卸挡板即可快速更换，无需移动半联轴器。
常见问题：噪声过大可能因柱销磨损或轴线偏移超差，需定期检查对中精度。
ZL联轴器以经济性、易维护性成为中高功率传动的优选方案。用户应根据实际工况选择适配型号，并优先考虑具备非标设计能力的厂家以确保兼容性。
在工业机械的动力传递系统中，联轴器作为连接主动轴与从动轴的核心部件，直接影响设备运行的稳定性、效率与安全性。ZL联轴器凭借其独特的结构设计与均衡的性能表现，在中等功率传动场景中占据重要地位，成为风机、水泵、输送机等通用机械的常用衔接装置。它巧妙融合了刚性传动的稳定性与弹性补偿的灵活性，为工业生产的连续运行提供了坚实保障。
从结构组成来看，ZL弹性柱销齿式联轴器的设计简洁而精准，主要由两半联轴器、弹性柱销及锁紧挡板构成。两半联轴器通常采用铸钢或铸铁材质，经精密加工后形成带齿形的外缘结构，确保扭矩传递的刚性支撑；弹性柱销多选用尼龙或聚氨酯等高分子材料，这些材料不仅具备良好的弹性变形能力，还自带自润滑特性，无需额外添加润滑剂，既节省维护成本，又能保持工作环境的洁净。柱销均匀分布在两半联轴器与外环内表面的对合孔中，通过挡板固定防止脱落，形成稳定的传扭通道。这种结构设计大幅简化了制造流程，无需专用齿轮加工设备，同时降低了部件数量，为后续维护奠定了便捷基础。
其工作原理的核心在于“刚性传扭+弹性补偿”的双重特性。当动力从主动轴传递至半联轴器时，扭矩通过齿形结构与弹性柱销的配合传递到从动轴，实现动力的高效衔接。在这一过程中，弹性柱销可通过自身变形，有效补偿两轴在安装或运行中产生的径向、轴向及角向偏移，通常径向补偿量可达0.3mm-0.5mm，轴向补偿量5mm-8mm，角向补偿量0.6°左右，从而降低轴系与轴承的附加载荷，减少磨损。同时，弹性材料的缓冲作用还能吸收部分振动与冲击，尤其适用于存在轻微启停冲击的工况，提升整个传动系统的运行平稳性。
相较于其他类型联轴器，ZL弹性联轴器的性能优势十分突出。其一，承载能力均衡，在同等转矩条件下，其回转直径通常小于传统齿式联轴器，体积更小、质量更轻，可部分替代齿式联轴器用于中等功率传动，适配37kW-75kW的常见功率区间。其二，维护便捷性强，当弹性柱销因长期使用出现老化、磨损或断裂时，无需拆解整套传动系统，只需拆下挡板即可完成更换，单套易损件的使用寿命可达2-3年，综合维护成本可控。其三，传动效率高，刚性齿形配合与精准的结构设计使传动效率稳定在99.5%以上，能量损耗极低，符合工业节能需求。
在应用场景的选择上，ZL弹性柱销联轴器的适配范围广泛，尤其适合对安装精度要求不高但需补偿轴线偏差的中速传动场合。在矿山领域，它可衔接破碎机、输送机的动力轴，承受启动时的冲击负载；在通用机械领域，它能匹配螺杆压缩机、离心风机的传动需求，保障设备连续运行；在建材行业，它为水泥搅拌机等重型设备提供稳定的动力传递。不过需要注意的是，由于其减振性能相对有限，在对噪声控制和减振要求极高的精密机械场景中需谨慎选用，若需更高减振效果，可考虑弹性套柱销联轴器；若存在大角度偏移需求，则膜片联轴器更为合适。
正确的安装与维护是发挥ZL柱销齿式联轴器性能的关键。安装时，需严格控制两轴的同轴度，建议使用激光对中仪等专业工具确保径向误差控制在允许范围内，避免因对中偏差过大导致联轴器受力不均、加速磨损。柱销安装需保证均匀嵌入齿槽，无歪斜、卡滞现象，挡板固定螺栓需按规定扭矩拧紧并二次检查。日常维护中，应定期检查半联轴器的磨损、变形情况，以及弹性柱销的老化、断裂状态，根据设备运行频率制定合理检查周期。更换弹性柱销时，需确保新件材质与尺寸相符，避免新旧混装，同时注意锥孔配合精度，防止定位歪斜影响传动稳定性。
选型环节同样不容忽视，需根据实际工况的扭矩、转速、轴径等参数精准匹配。首先应确认工况所需的公称扭矩，确保联轴器的许用扭矩大于等于工作扭矩，同时兼顾短时过载能力（通常可达公称扭矩的1.5倍）；其次需根据轴径选择适配的轴孔类型，常见的Y型（长圆柱）、J型（短圆柱）、Z型（锥孔）可灵活匹配不同设备需求；最后结合工作环境温度选择合适的弹性材料，确保在-20℃-80℃的常规工业温度范围内稳定工作。
作为工业传动系统中的“可靠衔接者”，ZL联轴器以其结构简单、性能均衡、维护便捷的特点，成为中等功率传动场景的优选方案。它既满足了工业生产对动力传递稳定性的核心需求，又通过灵活的补偿能力与经济的维护成本，降低了生产运营压力。在未来的工业升级进程中，随着材料技术的进步与加工精度的提升，这类联轴器将进一步优化承载能力与适配范围，持续为通用机械的高效运行提供有力支撑。
