制动盘鼓形齿联轴器

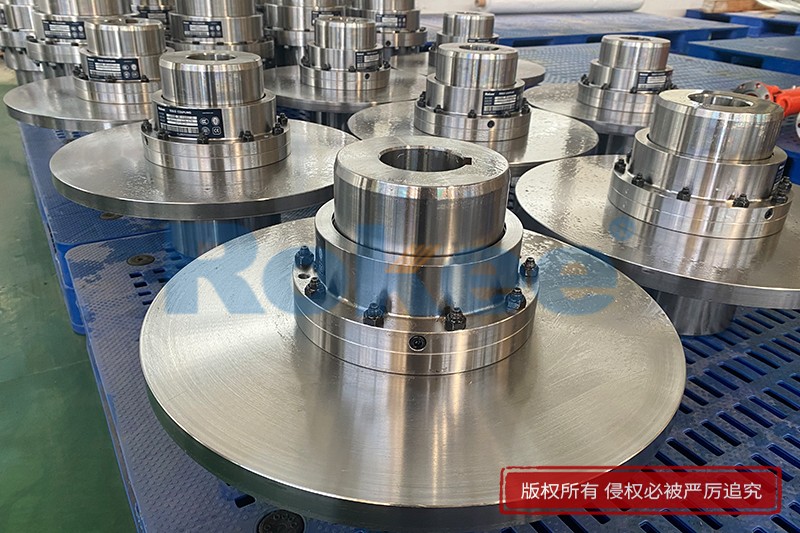

制动盘鼓形齿联轴器是一种结合了鼓形齿联轴器与制动盘功能的高性能传动装置，广泛应用于需要精确制动和高效传动的工业领域。制动盘鼓形齿联轴器是一种刚挠性联轴器，由鼓形齿式联轴器和制动盘组合而成。其核心结构包括分别连接动力输入轴和输出轴的左、右轴套，其中左轴套端部设有鼓形齿，套在左轴套外围的联接套通过内齿与鼓形齿啮合；右轴套端部则设有连接法兰，通过穿接螺栓与联接套固定连接，而制动盘则被夹持固定在连接法兰和联接套之间。
制动盘鼓形齿联轴器是工业传动系统中兼具动力传递与制动功能的重要部件，广泛应用于各类重型机械的轴系连接场景。其融合了鼓形齿结构的偏差补偿优势与制动盘的精准制动特性，在复杂工况下能实现稳定可靠的传动控制，成为冶金、矿山、起重运输等行业不可或缺的核心组件。与传统直齿联轴器相比，鼓形齿设计带来了更优的传动性能，而一体化的制动盘结构则简化了系统布局，提升了设备运行的安全性。
从结构组成来看，制动盘鼓形齿联轴器主要包含左轴套、右轴套、联接套、制动盘及连接法兰等关键部件。左轴套端部加工有鼓形齿，这种齿形并非传统的直线设计，而是将外齿制成球面，球面中心与齿轮轴线重合，同时预留了比普通齿轮更大的齿侧间隙。联接套内侧设有内齿，与左轴套的鼓形齿相互啮合，形成动力传递的核心结构。右轴套端部的连接法兰通过螺栓与联接套固定，制动盘则被牢固夹持在连接法兰与联接套之间，形成刚性连接，确保制动时的负荷与振动由右轴套承担，避免对齿部啮合性能造成影响，既保障了制动稳定性，又延长了齿部使用寿命。
这种结构设计赋予了联轴器多重核心性能优势。首先是出色的偏差补偿能力，由于鼓形齿的特殊造型，其允许两轴存在较大的角位移，同时能补偿一定的径向和轴向偏差，相较于直齿联轴器，角位移补偿量可提升五成左右，有效应对设备运行中因安装误差、负载变化或部件变形产生的轴线偏移，避免齿面局部应力集中，改善接触条件。其次是较强的承载能力，在相同的模数、齿数和齿宽条件下，鼓形齿结构能显著提高传递转矩的能力，同时制动盘与联轴器的一体化设计使整体结构紧凑，回转半径小，在有限空间内可实现更大功率的传递，且运行噪声较低，符合工业设备的静音需求。
制动盘鼓形齿联轴器的应用场景覆盖多个重工业领域，尤其适用于低速重载工况。在冶金行业，其可用于轧机主传动系统，通过偏差补偿能力应对轧制过程中的轴向位移，配合制动盘实现轧机的精准启停，保障生产连续性；在矿山领域，常用于提升机、破碎机等设备，面对复杂的工况环境和冲击载荷，能稳定传递动力并快速制动，提升设备运行安全性；在港口起重运输设备中，如龙门吊的起升机构，制动盘与制动器配合可实现重物的平稳停放与精准定位，避免因制动滞后引发安全事故。此外，在石油化工、通用机械等行业的轴系传动中，也凭借可靠的性能获得了广泛应用。
合理的安装与维护是保障制动盘鼓形齿联轴器长期稳定运行的关键。安装前需仔细检查各部件是否存在裂纹、磕碰等损伤，清洗接合面油污，确保安装环境平整，地基水平度符合要求。装配时需控制内齿圈与外齿轴套的配合间隙，可采用油浴加热的方式进行过盈配合安装，加热温度需严格控制，避免超过材料耐受范围导致性能变化，同时禁止用锤击方式装配，防止齿面损伤。安装后需通过专业工具调整轴线对中精度，确保径向与角向偏差在允许范围内，螺栓则需按十字交叉顺序分步拧紧至规定力矩。
日常维护中，润滑管理尤为重要。由于联轴器工作时内外齿面会产生周期性轴向相对滑动，易造成磨损，因此需在密封良好的状态下运行，定期补充润滑脂，润滑周期需根据工况差异调整，一般每运行五百至两千小时进行一次检查补充。同时要做好日常监测，关注设备运行时的振动值、温度及噪声变化，若出现异常需及时排查。定期检查齿面磨损情况，磨损量超过规定范围时需及时处理，每年度或设备大修时需重新复查轴线对中情况，确保传动效率与制动性能处于良好状态。
相较于其他类型联轴器，制动盘鼓形齿联轴器在结构集成度、性能稳定性和工况适应性上具有明显优势。其既解决了传统直齿联轴器角位移补偿能力不足、齿面易磨损的问题，又通过一体化制动设计简化了系统配置，减少了设备占用空间。在工业生产对传动精度、安全性和可靠性要求不断提高的背景下，制动盘鼓形齿联轴器通过持续的结构优化与工艺改进，不断适配更复杂的工况需求，为各行业的高效生产提供了坚实的传动保障。
