TL联轴器
TL联轴器是一种非金属弹性元件挠性联轴器，通过带橡胶或皮革套的柱销连接两半联轴器。由两半联轴器、弹性套和柱销组成，弹性套磨损后可单独更换，维护便捷。可微量补偿轴向、径向及角向偏移。支持Y型（圆柱孔）、J1型（短圆柱孔）、Z1型（圆锥孔）等多种轴孔形式。
在机械传动系统中，联轴器作为连接动力源与工作机构的关键部件，其性能直接影响整个设备的运行稳定性、效率与使用寿命。TL弹性套柱销联轴器作为一种应用广泛的非金属弹性元件挠性联轴器，凭借结构简单、维护便捷、缓冲减振等优势，在诸多工业领域占据重要地位。它通过独特的结构设计，实现了动力的平稳传递，同时能有效补偿两轴相对偏移，为传动系统提供可靠保护。

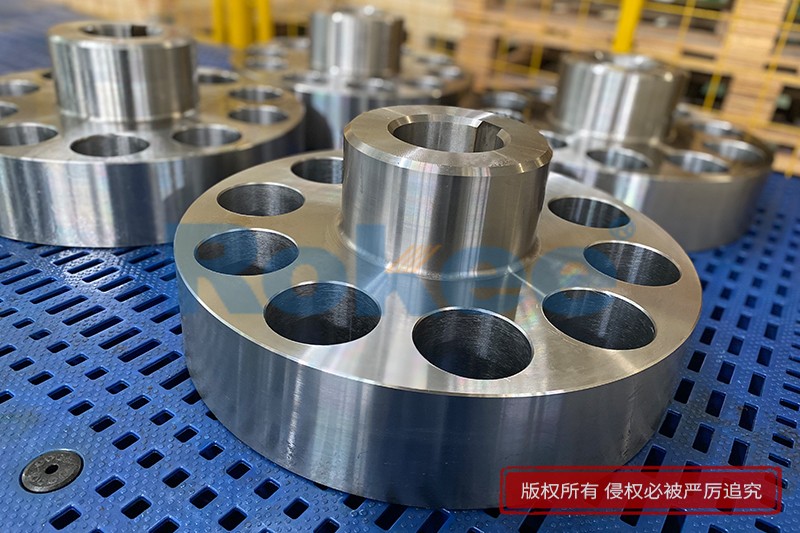

TL弹性套柱销联轴器的核心结构具代表性，主要由三大部件构成：两半带凸缘的金属半联轴器、多组柱销组件以及固定挡板。其中，半联轴器通常采用铸铁或铸钢材质，确保具备足够的强度与刚性以承受传动扭矩；柱销组件则由柱销与弹性套组成，弹性套多采用橡胶或聚氨酯等非金属弹性材料，套于柱销外部，这一设计摒弃了复杂的金属硫化粘结工艺，不仅简化了制造流程，更为后续维护更换提供了便利。装配时，柱销一端通过过盈配合固定于一侧半联轴器，另一端套有弹性套的部分则插入另一侧半联轴器的对应销孔中，形成弹性连接结构，无需移动轴系即可完成组装与拆卸。
其工作原理基于弹性元件的压缩变形与摩擦传动的协同作用。当驱动轴旋转时，动力首先传递至主动侧半联轴器，带动柱销同步转动；柱销随即挤压套于外部的弹性套，通过弹性套的压缩变形将扭矩传递至从动侧半联轴器，驱动工作机构运行。这一传动过程中，弹性套的变形不仅实现了扭矩的平稳传递，其自身的弹性特性还能有效吸收振动、缓冲冲击载荷，使传动效率保持在较高水平。同时，弹性套的三维变形能力赋予了联轴器补偿两轴相对偏移的功能，其中径向补偿量可达0.5毫米以内，轴向补偿量不超过3毫米，角度补偿则能满足1.5°以内的偏差需求，有效缓解了因安装误差、设备运行中的振动位移等因素对轴系造成的附加载荷。
相较于刚性联轴器及其他类型的挠性联轴器，TL弹性套柱销联轴器具备三大显著特性。其一，无需润滑维护，弹性套与柱销、销孔的配合无需额外添加润滑剂，避免了润滑油脂泄漏造成的污染，也降低了维护成本与工作量。其二，减振缓冲性能优异，弹性套的非金属材质能有效吸收传动过程中产生的振动能量，减少设备运行噪音，尤其适用于启动频繁、正反转变化较多的工况，可保护电机、减速器等关键设备免受冲击损伤。其三，安装适配性强，对安装基础的刚性要求相对较低，允许一定范围内的安装偏差，大幅降低了安装调试的难度，提升了施工效率。
基于这些特性，TL弹性套柱销联轴器的应用场景广泛，覆盖了从轻工业到通用机械的多个领域。在机床设备中，它为主轴与电机的传动提供平稳动力，保障加工精度；在纺织机械、印刷机械等对运行稳定性要求较高的设备中，其减振性能有效避免了振动对加工质量的影响；此外，它还广泛应用于水泵、风机、压缩机、制冷机等通用机械的传动系统，以及电动机与减速器的连接环节。该类型联轴器适用于工作温度在-20℃至70℃之间的环境，可传递的公称扭矩范围从6.3牛·米到16000牛·米，能匹配多种轴径规格，不过由于弹性套的弹性变形有限，其更适用于中小功率轴系传动，不适用于重载工况。
合理的安装与维护是保障TL弹性套柱销联轴器长期稳定运行的关键。安装前需对各部件进行全面检查，确认半联轴器无裂纹、砂眼等缺陷，弹性套无老化、破损，柱销表面光滑无划伤，并核对部件尺寸与轴径、键槽的配合精度。安装过程中，需先清洗各部件表面的油污杂质，在配合面涂抹适量润滑脂以方便装配；采用热装或冷装法安装半联轴器时，需严格控制温度或压力，避免部件变形；连接两半联轴器时，需用百分表等工具检测两轴同轴度，确保误差控制在允许范围内，再按规定力矩均匀拧紧固定螺栓。
日常维护中，应定期检查弹性套的磨损情况，当磨损量超过原厚度的三分之一或出现裂纹、压缩变形量超过10%时，需及时更换；同时关注柱销与螺栓的紧固状态，发现松动或断裂需立即处理。对于长期运行的设备，建议建立维护档案，记录检查维护时间、部件更换情况等信息，根据运行工况调整检查周期，在潮湿、多尘等恶劣环境下需缩短检查间隔。此外，需避免设备过载运行，过载会加速弹性套磨损、导致柱销断裂，严重影响联轴器使用寿命。
作为一种结构简洁、性能可靠的通用传动部件，TL弹性套柱销联轴器以其独特的优势，成为工业传动系统中的重要选择。它不仅满足了多数中小功率传动场景的需求，更通过自身的弹性保护功能，延长了整个传动系统的使用寿命。在实际应用中，根据工况需求合理选型、规范安装并做好日常维护，就能充分发挥其传动效能，为设备的稳定运行提供坚实保障，在工业生产的诸多环节中持续发挥重要作用。
