金属膜片联轴器

•

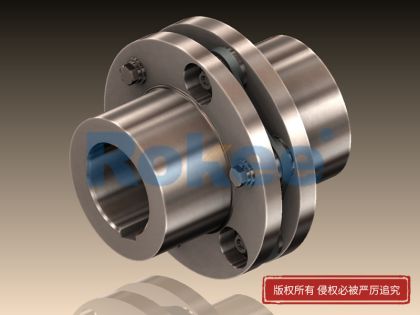

  JMI膜片联轴器

  JMI金属膜片联轴器采用单节式设计，适用于传递距离较短的场合一端半联轴套带有沉孔，方便轴端的固定。
•

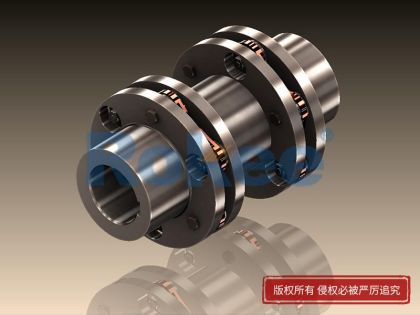

  JMIJ膜片联轴器

  JMIJ金属膜片联轴器采用带中间轴设计，适用于传递距离较长的场合，一端半联轴套带有沉孔，方便轴端的固定。
•

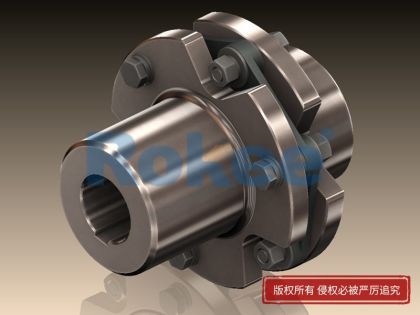

  JMII膜片联轴器

  JMII金属膜片联轴器也是单节式设计但不带沉孔，适用于传递距离更短的场合，结构更加紧凑。
•

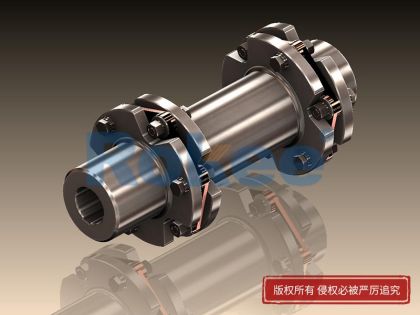

  JMIIJ膜片联轴器

  JMIIJ金属膜片联轴器采用带中间轴设计，适用于传递距离较长的场合，两端半联轴套均不带有沉孔。

在机械传动系统中，联轴器作为连接主动轴与从动轴的关键部件，其性能直接影响整个传动系统的稳定性、效率与使用寿命。膜片联轴器凭借金属弹性元件的独特优势，摒弃了传统齿式联轴器需润滑、易磨损、不耐腐蚀的弊端，成为高温、高速、腐蚀性工况下的理想选择。在金属膜片联轴器的众多系列中，JMI联轴器、JMIJ联轴器、JMII联轴器、JMIIJ联轴器、JM联轴器、JMJ联轴器六大类产品，凭借各自差异化的结构设计，覆盖了从短距离精密传动到长距离重载传动的多种应用需求，构成了工业传动领域的重要支撑。

膜片联轴器的核心工作原理是依靠金属膜片的弹性变形来补偿两轴之间的相对位移，同时实现扭矩的高效传递。与其他挠性联轴器相比，其具有传动效率高（可达99.86%）、无旋转间隙、无需润滑、耐温范围广（-80℃至300℃）等显著优势，广泛应用于水泵、风机、压缩机、纺织机械、冶金设备、发电机组等诸多领域。而JMI、JMIJ等六类联轴器，正是基于这一核心原理，通过结构细节的差异化设计，适配不同的传动距离、安装条件与工况要求，形成了功能互补的产品体系。

六类膜片联轴器均属于金属弹性元件挠性联轴器，核心构成部件均包含膜片组与轴套，但在是否设置中间轴、轴套是否带沉孔等结构设计上存在差异，这些差异直接决定了它们的传动距离适配性与安装便利性。

JM膜片联轴器与JMJ膜片联轴器是该系列中的基础与延伸款。其中，JM膜片联轴器采用单节式结构设计，整体结构紧凑、重量轻、体积小，无需中间轴连接，适用于主动轴与从动轴间距较短的传动场景。其轴套与膜片通过螺栓紧固连接，连接可靠且无反冲，能够确保扭矩的精准传递，尤其适合对传动精度要求较高的中小型设备，如精密机床、小型风机等。相较于JM膜片联轴器，JMJ膜片联轴器的差异在于增设了中间轴结构，通过中间轴将两端的膜片组连接起来，从而突破了单节式结构对传动距离的限制，适用于两轴间距较长的传动需求。中间轴的加入不仅延长了传动距离，还能进一步提升对轴向、径向及角向位移的补偿能力，使得JMJ膜片联轴器在大型水泵、压缩机等长距离传动设备中更具优势。

JMI膜片联轴器与JMII膜片联轴器均为单节式无中间轴设计，主要适配短距离传动场景，二者的核心差异集中在轴套的沉孔设计上。JMI膜片联轴器的一端半联轴套带有沉孔结构，这一设计能够为轴端固定提供更便利的安装条件，在安装过程中可有效避免轴端与螺栓的干涉，同时提升轴套与轴连接的同轴度，减少安装误差对传动性能的影响。该类型联轴器凭借安装便捷与传动精准的双重优势，广泛应用于中小型液压机械、印刷机械等对安装效率与传动稳定性有要求的设备中。而JMII膜片联轴器则采用无沉孔的轴套设计，相较于JMI膜片联轴器，其结构更为紧凑，轴向尺寸更小，能够适配安装空间受限的短距离传动场景。无沉孔设计简化了轴套的加工工艺，同时在传递扭矩时，轴套的受力分布更均匀，可在一定程度上提升传动的稳定性，适用于小型纺织机械、精密仪器等空间紧凑的设备传动系统。

JMIJ膜片联轴器与JMIIJ膜片联轴器均属于带中间轴的长距离传动款型，是JMI、JMII膜片联轴器在长距离传动场景下的延伸产品，二者的差异同样体现在轴套的沉孔设计上。JMIJ膜片联轴器延续了JMI膜片联轴器一端轴套带沉孔的设计特点，在具备中间轴长距离传动优势的同时，保留了轴端固定便捷的特点，能够适配长距离传动中轴端安装空间有限的场景，如大型石油机械、矿山机械的长距离轴系传动。JMIIJ膜片联轴器则采用两端轴套均无沉孔的设计，结构更为简洁紧凑，轴向尺寸更短，在长距离传动中可有效节省安装空间。其轴套与轴的连接通过端面压紧的方式实现，连接强度高，能够承受较大的冲击载荷，适用于冶金机械、汽轮机等重载、长距离且安装空间受限的传动系统。

不同结构特性的金属膜片联轴器，其适用场景存在明确的边界划分，合理匹配工况需求是确保传动系统高效稳定运行的关键。结合六类联轴器的结构优势与工况适配性，其应用场景可分为短距离精密传动、短距离紧凑传动、长距离常规传动与长距离紧凑重载传动四大类。

短距离精密传动场景主要适配JM膜片联轴器与JMI膜片联轴器。在精密机床的主轴传动系统中，要求联轴器具备极高的传动精度、无旋转间隙且能够有效减震，JM膜片联轴器的单节式精密结构能够精准匹配这一需求，其金属膜片的弹性变形可补偿主轴与电机轴之间的微小安装误差，确保主轴的高速平稳旋转，提升加工精度。而在中小型印刷机械中，设备的安装空间相对宽松，但对轴端固定的便捷性有要求，JMI膜片联轴器一端沉孔的设计可简化安装流程，同时其稳定的传动性能能够保证印刷滚筒的同步运转，避免印刷偏差。

短距离紧凑传动场景则以JMII膜片联轴器为核心适配产品。在小型纺织机械的罗拉传动系统中，设备的内部安装空间极为有限，要求联轴器的轴向尺寸尽可能小，JMII膜片联轴器无沉孔的紧凑结构能够适配这一需求。同时，纺织机械的工作环境多存在棉絮等杂质，该类型联轴器无需润滑的特点可避免润滑油污染棉絮，确保产品质量，其耐磨损、无噪声的优势也能提升设备的运行稳定性。此外，在小型精密仪器的传动系统中，JMII膜片联轴器的紧凑结构与精准传动性能也能充分满足需求。

长距离常规传动场景主要采用JMJ膜片联轴器与JMIJ膜片联轴器。在大型化工泵的传动系统中，电机与泵体之间的间距较长，需要联轴器具备长距离传动能力，JMJ膜片联轴器的中间轴结构能够轻松适配这一距离要求。同时，化工泵的工作环境多存在腐蚀性介质，该类型联轴器的金属膜片具备耐酸、耐碱、耐腐蚀的特性，能够在恶劣环境下长期稳定运行，无需频繁维护。而在大型风机的传动系统中，除了长距离传动需求外，轴端安装空间相对有限，JMIJ膜片联轴器一端沉孔的设计可简化轴端固定流程，其中间轴结构能够补偿电机与风机轴之间的径向与角向偏差，减少振动对风机叶片的损伤，提升风机的运行效率与使用寿命。

长距离紧凑重载传动场景则以JMIIJ膜片联轴器为核心适配产品。在冶金机械的轧机传动系统中，电机与轧机之间的传动距离较长，且设备运行过程中会产生较大的冲击载荷与扭矩，同时安装空间相对紧凑，JMIIJ膜片联轴器两端无沉孔的紧凑结构与中间轴长距离传动优势能够精准匹配这一需求。其金属膜片的高强度特性能够承受重载与冲击载荷，同时通过弹性变形补偿轴系的安装误差与热变形，确保轧机的稳定运行。此外，在汽轮机与发电机组的传动系统中，JMIIJ膜片联轴器的高传动效率与稳定性能能够保证能源的高效传递，其耐高温特性也能适配汽轮机的高温工作环境。

联轴器的选型是否合理直接影响传动系统的可靠性与经济性，在选择JMI、JMIJ等六类膜片联轴器时，需结合传动需求、工况条件、安装空间等多方面因素综合考量，遵循“适配性优先、经济性合理”的原则。

首先，需根据传动距离确定联轴器的基本类型。若两轴间距较短（通常小于300mm），可优先选择无中间轴的单节式产品，即JM、JMI、JMII膜片联轴器；若两轴间距较长（大于300mm），则需选择带中间轴的款型，即JMJ、JMIJ、JMIIJ膜片联轴器。在短距离传动中，若轴端安装空间允许且需要便捷固定，可选择JMI膜片联轴器；若安装空间受限，则优先选择结构更紧凑的JMII膜片联轴器；若对安装便捷性无特殊要求，追求性价比，则可选择基础款的JM膜片联轴器。在长距离传动中，若轴端安装需要便捷固定，可选择JMIJ膜片联轴器；若安装空间紧凑且需承受重载，可选择JMIIJ膜片联轴器；若追求长距离传动的通用性与性价比，可选择基础款的JMJ膜片联轴器。

其次，需根据传递扭矩与转速确定联轴器的规格型号。不同规格的膜片联轴器其额定扭矩与转速存在明确限制，选型时需确保联轴器的额定扭矩大于系统的实际工作扭矩，同时转速大于系统的实际工作转速。在计算实际工作扭矩时，需考虑工况系数，对于存在冲击载荷、频繁启动停止的工况（如冶金机械、矿山机械），应选择较大的工况系数（通常1.25-1.5），以确保联轴器能够承受瞬时过载扭矩。例如，一台30KW、1500转/分的电机驱动叶片式鼓风机，经计算系统扭矩为191Nm，结合鼓风机的工况系数1.25，所需联轴器的扭矩为239Nm，此时可选择额定扭矩为250Nm的JMJ03型膜片联轴器。

再次，需结合工作环境考量联轴器的材料与防护要求。在高温、腐蚀性介质的工况下（如化工、冶金行业），需确保膜片与轴套采用耐高温、耐腐蚀的材料（如不锈钢）；在粉尘较多的工况下（如矿山、建材行业），需为联轴器配备防护罩，避免粉尘进入膜片与轴套的连接部位，影响传动性能。六类膜片式联轴器的核心部件均采用不锈钢膜片，具备基础的耐高温与耐腐蚀能力，但在极端工况下，需针对性选择更高性能的材料。

需考虑安装误差与位移补偿需求。不同类型的金属膜片式联轴器其位移补偿能力存在差异，单节式膜片联轴器（JM、JMI、JMII）的角位移补偿能力相对较弱，双节式带中间轴的联轴器（JMJ、JMIJ、JMIIJ）由于具备两组膜片组，能够同时向不同方向弯曲，角位移补偿能力更强，可补偿高达1.5度的偏差。在存在较大安装误差或热变形的传动系统中（如汽轮机、锅炉风机），应优先选择带中间轴的双节式联轴器，以减少安装误差对传动性能的影响。

膜片联轴器虽具备无需润滑、维护量小的优势，但合理的维护保养仍能有效延长其使用寿命，避免突发故障导致传动系统停机。结合六类联轴器的结构共性与应用特性，其维护保养应关注膜片状态、连接螺栓、轴系对中等关键环节。

日常维护中，需定期检查膜片的完好性。膜片是联轴器的核心弹性元件，长期承受反复的弹性变形，易出现疲劳裂纹甚至断裂，尤其是在重载、冲击载荷工况下，膜片的损耗速度更快。检查时需观察膜片表面是否有裂纹、变形、磨损等缺陷，若发现问题应及时更换膜片组，避免因膜片损坏导致扭矩传递中断或轴系振动加剧。同时，需定期检查连接螺栓的紧固状态，螺栓松动会导致膜片与轴套之间产生相对滑动，加剧磨损并产生噪声，影响传动精度。检查时可采用扭矩扳手对螺栓进行复紧，确保螺栓的紧固扭矩符合要求。

轴系对中检查是维护保养的关键环节。安装或长期运行后，轴系的对中性可能会发生变化，对中性偏差过大会加剧膜片的疲劳损伤，降低联轴器的使用寿命。对于单节式联轴器，由于其位移补偿能力较弱，对中要求更高；对于带中间轴的双节式联轴器，虽对中要求相对宽松，但仍需控制在允许范围内。检查时可采用激光对中仪等精密仪器进行轴系对中校准，确保两轴的同轴度符合要求。

在恶劣环境下（如高温、腐蚀性、多粉尘环境），需加强维护频次。高温环境下需定期检查膜片的材料性能是否退化，腐蚀性环境下需检查轴套与膜片的腐蚀情况，多粉尘环境下需定期清理防护罩内的粉尘，避免粉尘进入连接部位影响传动。

常见故障处理方面，若传动系统出现异常振动与噪声，多为轴系对中不良或螺栓松动导致，应首先检查螺栓紧固状态，再进行轴系对中校准；若出现扭矩传递不足或传动中断，多为膜片断裂或螺栓损坏，需更换膜片组或螺栓；若出现轴套磨损严重，多为安装误差过大或长期过载导致，需重新校准轴系对中并检查负载情况，必要时更换轴套。

JMI膜片联轴器、JMIJ膜片联轴器、JMII膜片联轴器、JMIIJ膜片联轴器、JM膜片联轴器、JMJ膜片联轴器作为膜片联轴器家族的核心成员，通过差异化的结构设计，构建了覆盖短距离与长距离、精密与重载、常规与特殊工况的完整产品体系，为各类机械传动系统提供了高效、稳定的连接解决方案。在实际应用中，需充分结合传动距离、扭矩转速、安装空间、工作环境等因素，合理选择联轴器类型与规格，同时加强日常维护保养，确保传动系统的稳定运行。

随着工业设备向高速化、精密化、大型化方向发展，对膜片联轴器的性能要求将不断提升。未来，这六类金属膜片联轴器或将在材料优化、结构轻量化、智能化监测等方面进一步升级，持续提升传动效率与可靠性，为工业制造的高质量发展提供更有力的支撑。对于行业从业者而言，深入理解各类膜片联轴器的特性与应用边界，将有助于更好地发挥其传动优势，降低设备运行成本，提升生产效率。
